一字型手动螺丝刀工业级结构设计

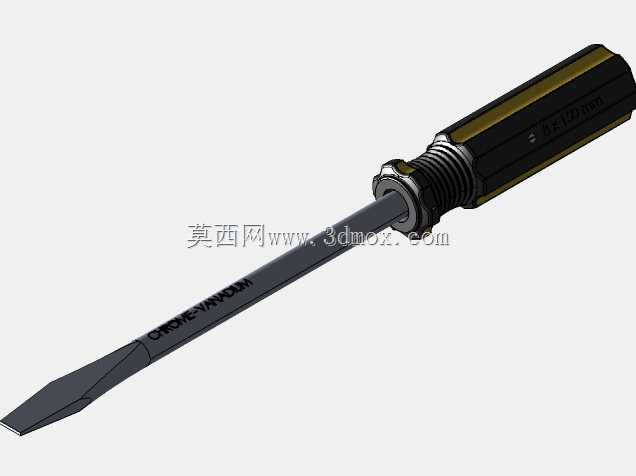

　　这款一字螺丝刀的建模完全围绕实际装配维修场景的使用需求展开，没有做多余的装饰性结构，所有曲面和尺寸都贴合一线操作的实际手感与受力要求。从日常的电子设备拆机、低压电气柜接线端子紧固，到小型机械设备的机盖拆装、五金件的螺丝松紧作业，这类一字螺丝刀都是工位上最基础也最高频的工具，建模时首先考虑的就是不同场景下的受力边界，避免结构设计出现应力集中导致的杆部断裂或者批头崩口问题。

　　先从批头部分说起，一字批头的刃口做了微倒角处理，不是锋利的直角边，这是考虑到实际使用中如果刃口过锐，拧动硬度较高的机米螺丝或者锈蚀螺丝时，很容易出现刃口卷边、崩缺的问题，微倒角的设计可以让批头和螺丝槽的接触面积更均匀，把拧动时的扭矩分散到整个刃口平面，而不是集中在刃口的两个尖角上。批头和杆部是一体成型的结构，没有做拼接设计，因为拼接结构在大扭矩拧动时很容易出现批头和杆部滑脱的问题，一体结构的扭矩传递效率更高，也能承受更大的侧向撬力——很多维修场景下，螺丝刀除了拧螺丝，还会临时用来撬动小的机壳卡扣、拨开接线端子，这时候杆部的刚性就非常重要，杆部采用了等直径的圆钢设计，表面做了哑光镀铬处理，建模时特意还原了表面的细微磨砂质感，不是亮面抛光，亮面的杆部在手上有油污的时候很容易打滑，哑光表面的摩擦力更大，操作时握持更稳。

　　手柄部分的设计是整个建模的重点，首先是握持区的防滑结构，手柄主体采用了软硬胶复合的结构，内层是硬质的工程塑料内芯，和金属杆部做了过盈配合加倒扣的连接结构，保证大扭矩拧动的时候杆部不会和手柄发生相对转动；外层的软胶区域做了周向的防滑凹槽，还有轴向的凸筋，不管是手心出汗还是沾了少量机油，握持的时候都不会出现打滑的问题。手柄上的金属箍是装饰兼加固结构，建模时还原了箍上的规格标识，这个标识位置刚好在手柄和杆部的衔接处，日常拿取的时候一眼就能看到规格，不用翻找工具盒。手柄的尾部做了圆弧过渡，没有尖锐的棱角，这是考虑到长时间握持拧动的时候，手掌根部抵在手柄尾部不会有硌手的感觉，而且尾部的平面设计可以让螺丝刀平稳放在工作台面上，不会轻易滚落。

　　尺寸边界上，这款螺丝刀的总长度控制在150mm规格对应的常用尺寸区间，批头的宽度对应6mm规格的一字螺丝槽，适配M3到M6的一字槽螺丝，杆部的直径和批头宽度做了等强度匹配，不会出现杆部过细导致拧动时弯曲的问题，也不会因为杆部过粗增加不必要的重量。建模时特意考虑了工具的收纳边界，手柄的最大直径控制在30mm以内，可以放进常规的工具插袋、螺丝刀收纳条的卡位里，不会因为尺寸过大卡不进标准收纳位。

　　从结构设计的细节来看，批头和杆部的衔接处做了微小的圆弧过渡，没有直角台阶，这个细节是为了避免应力集中，很多螺丝刀断裂的位置都在批头和杆部的衔接处，直角台阶在承受大扭矩的时候会产生应力集中点，反复受力后就容易出现疲劳断裂，圆弧过渡可以把应力分散到更长的杆段上，提升整体的使用寿命。手柄上的防滑凹槽深度控制在1mm左右，不会因为凹槽过深积攒油污难以清理，也不会因为凹槽过浅起不到防滑效果，软胶部分的硬度设置在邵氏60度左右，兼顾握持的舒适度和耐磨性，不会因为用久了软胶发粘或者磨损过快。

　　在实际的设备运维场景里，这类一字螺丝刀的使用频率远高于其他特殊规格的工具，所以建模的时候没有做任何异形的个性化设计，完全遵循通用手动工具的人体工程学和力学要求，每个结构的尺寸都对应实际操作的受力点：比如握持的时候，食指和拇指刚好捏在手柄靠近金属杆的位置，这里的软胶凸筋密度更高，方便精细调整拧动的角度；手掌包裹的位置凹槽更宽，适合发力拧动较紧的螺丝。批头的厚度也做了精准的匹配，比对应规格的螺丝槽宽度小0.05mm左右，既可以顺利插进螺丝槽，又不会因为间隙过大导致拧动时打滑刮花螺丝槽，这个间隙值是实际维修作业中总结出来的最优值，间隙太小容易卡进螺丝槽拔不出来，间隙太大则很容易滑脱。

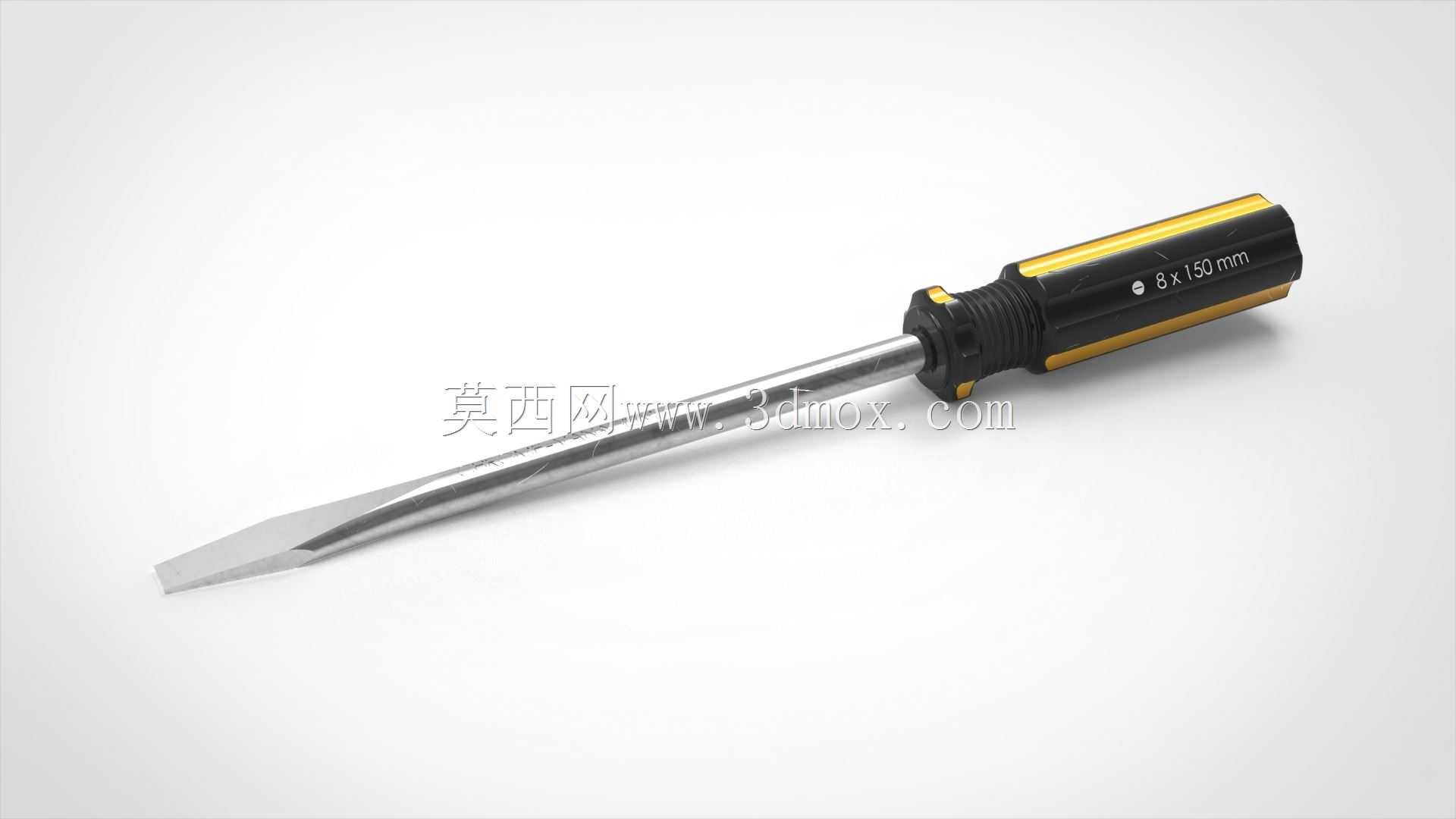

　　另外，建模时还原了手柄上的双色配色结构，黄黑的配色是工业工具里常用的高可见度配色，掉在工作台或者设备缝隙里的时候很容易找到，不会和其他深色的零件混在一起。金属部分的质感做了区分，杆部是哑光镀铬，批头部分因为要承受摩擦，做了淬硬处理的质感，表面的粗糙度略高于杆部，和实际产品的工艺处理完全一致。整个模型的所有倒角、圆角都没有做简化，哪怕是手柄上防滑凸筋的边缘都做了0.2mm的小圆角，避免实际生产中出现锐边划伤手的问题，也让模型的渲染效果更贴近真实的量产产品，而不是概念化的示意模型。
