剪叉式液压升降工作台三维设计

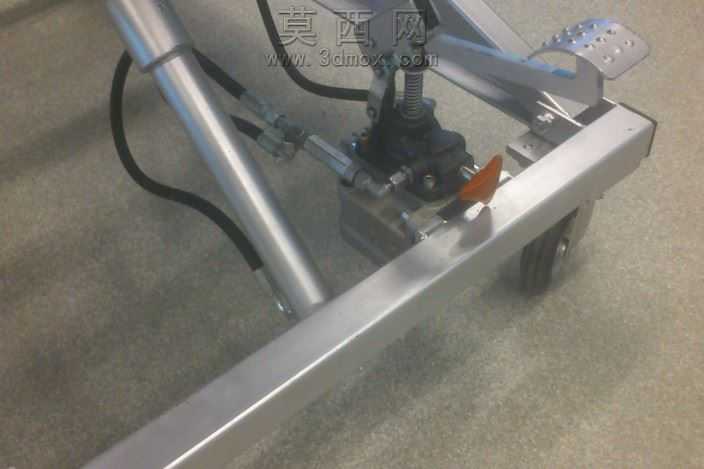

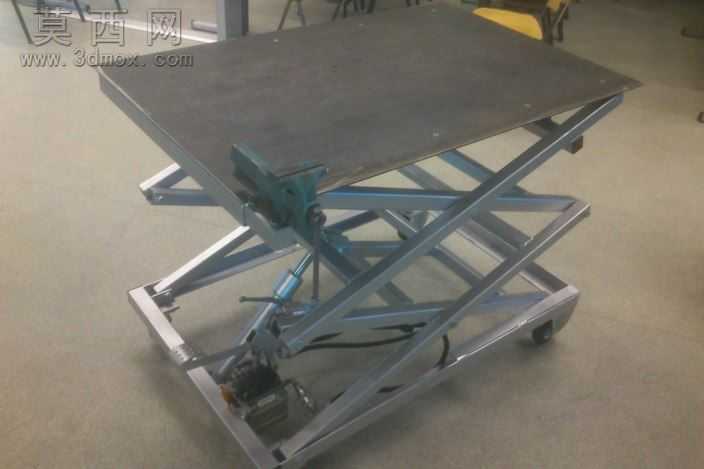

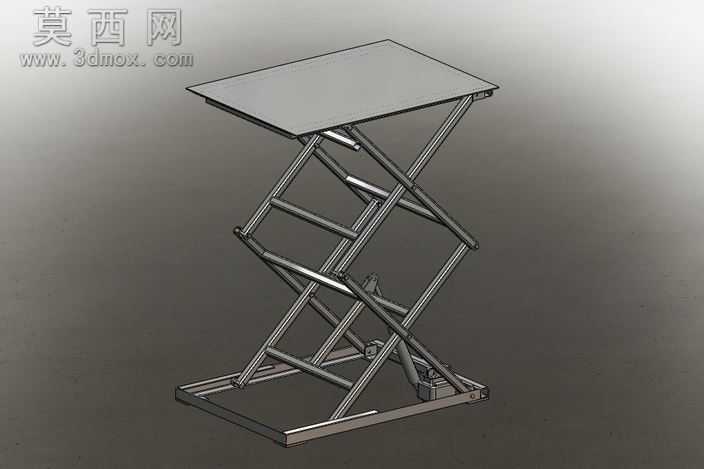

本作品为剪叉式液压升降工作台的三维建模设计，建模过程中严格遵循机械结构设计规范，对整体装配关系进行了精准还原。首先从底部基座开始建模，底部采用矩形框架式结构，框架型材的截面尺寸、连接位置的铰接座都按照实际装配逻辑搭建，保证基座的承重稳定性，基座底部预留了安装固定的结构位，可适配不同场景的地面安装需求。中层的剪叉臂是整个结构的核心受力部件，建模时对每一组交叉臂的铰接孔位、臂身的加强筋结构都做了精细化处理，多组剪叉臂通过铰接轴依次串联，臂身之间的转动间隙做了合理预留，既保证升降过程中臂体转动顺畅无卡滞，也避免间隙过大导致结构晃动。驱动部分采用液压油缸作为动力源，建模时还原了油缸的缸筒、活塞杆、两端铰接接头的完整结构，油缸的安装位置经过运动仿真验证，确保在升降全行程内油缸的推力方向始终与剪叉臂的受力方向匹配，避免出现死点或受力过载的问题。顶部的承载台面采用平整板式结构，台面边缘做了包边强化处理，台面底部与最上层剪叉臂的连接座位置精准对应，保证承重时受力均匀传递到剪叉结构上。材质渲染方面，整体金属结构件采用哑光冷轧钢材质，表面做了均匀的防锈喷涂质感处理，液压油缸的活塞杆部分做了镀铬亮面金属质感，铰接轴部分做了发黑处理的金属质感，不同部件的材质区分清晰，能够直观分辨不同结构的功能属性。设计思路上，这款升降工作台主打平稳升降、大承重的使用需求，剪叉式的结构相比单柱式升降结构拥有更大的台面支撑范围，升降过程中台面始终保持水平状态，不会出现倾斜偏移，液压驱动的方式相比机械丝杆驱动拥有更强的承重能力，同时升降速度平稳可控，适合生产车间物料举升、设备检修登高、生产线工位高度调节等多种场景使用。建模过程中对所有运动部件的行程范围都做了限位结构设计，当升降台升到最高位置时，剪叉臂之间的限位挡块会接触锁止，避免超行程升起导致结构失稳，降到最低位置时剪叉臂可以完全收合在基座框架内，整体收纳高度低，方便存放和转运。
