台式砂轮机立式支撑磨削总成结构

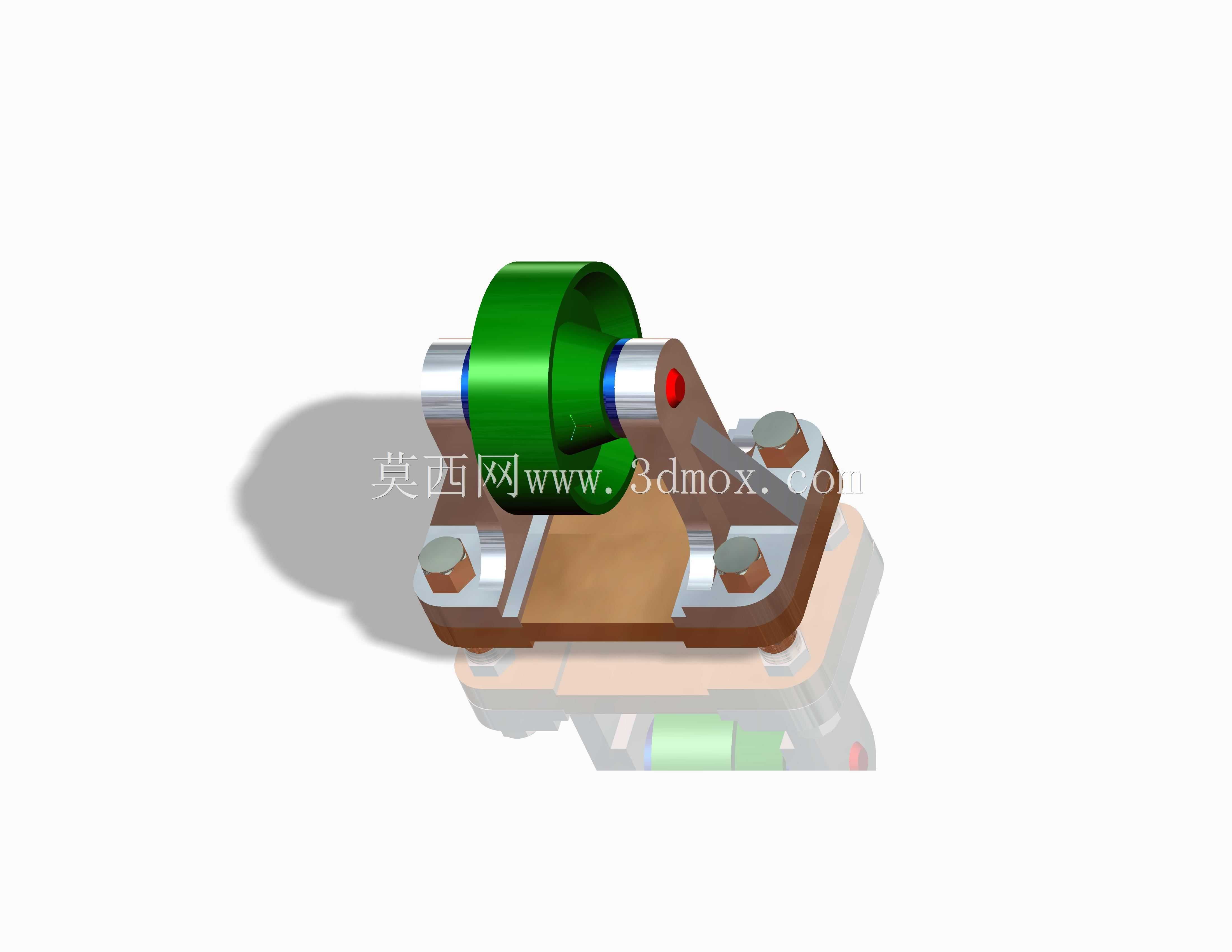

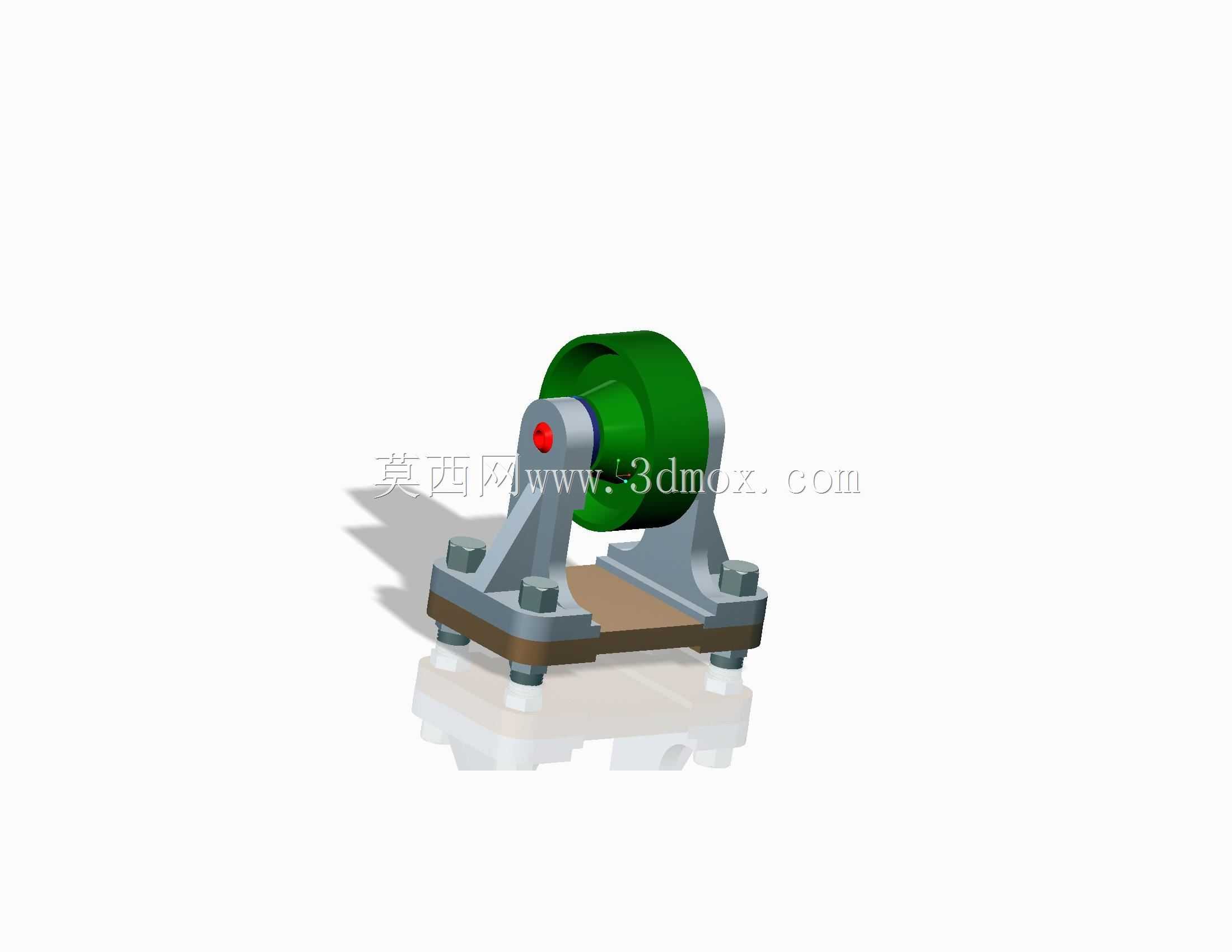

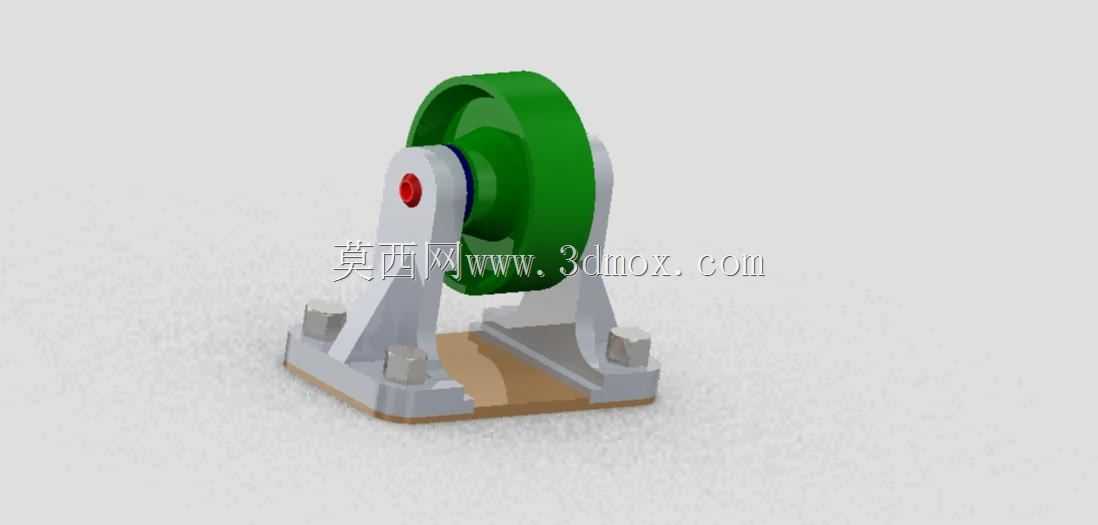

　　该套三维结构对应小型台式砂轮机的立式支撑磨削总成，整体由绿色砂轮工作轮、双侧立式支承臂、底部安装底板、轮轴轴向定位结构、紧固垫块以及侧向锁紧指示点位共同组成，属于机加工车间、维修工段、五金修配工位里最常见的手持刃磨与小件去毛刺设备的核心承载总成。

　　从现场使用逻辑来看，这类总成并不承担大余量重型切削任务，更多落地在钻铣床旁、装配流水线边、维修班组工具区：操作工人会手持钻头、丝锥、车刀、钳工錾子、小型冲压件毛边、焊接后焊瘤残边，靠向高速旋转的砂轮圆柱面完成刃口修磨、飞边去除、端面找平、焊缝余高打磨；部分小批量生产工位也会用它对非标小零件的倒角、拔模斜度修整、线材端头磨尖做快速处理，相比大型磨床成本低、启停快、操作自由度高，是辅助工序里利用率极高的通用磨削设备。

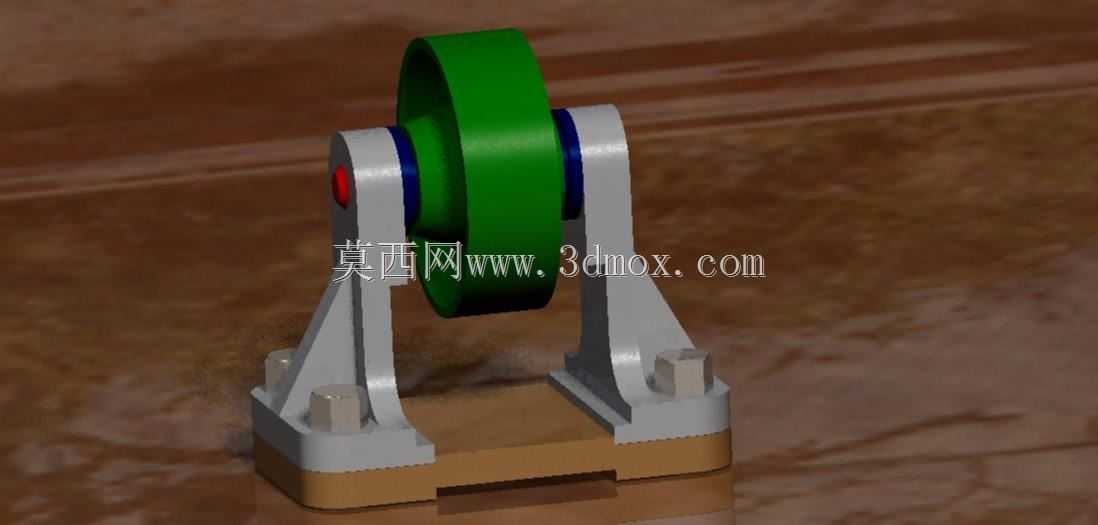

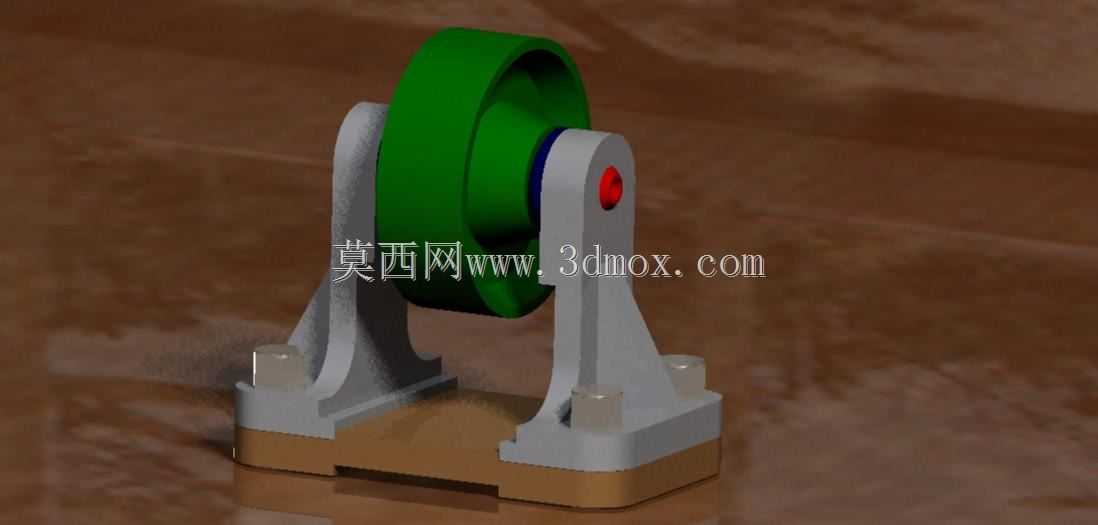

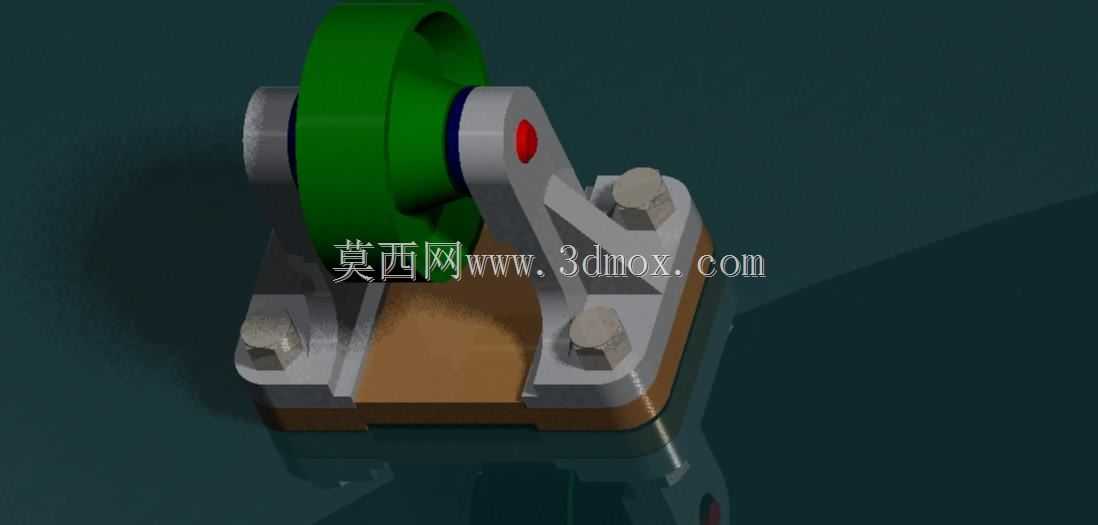

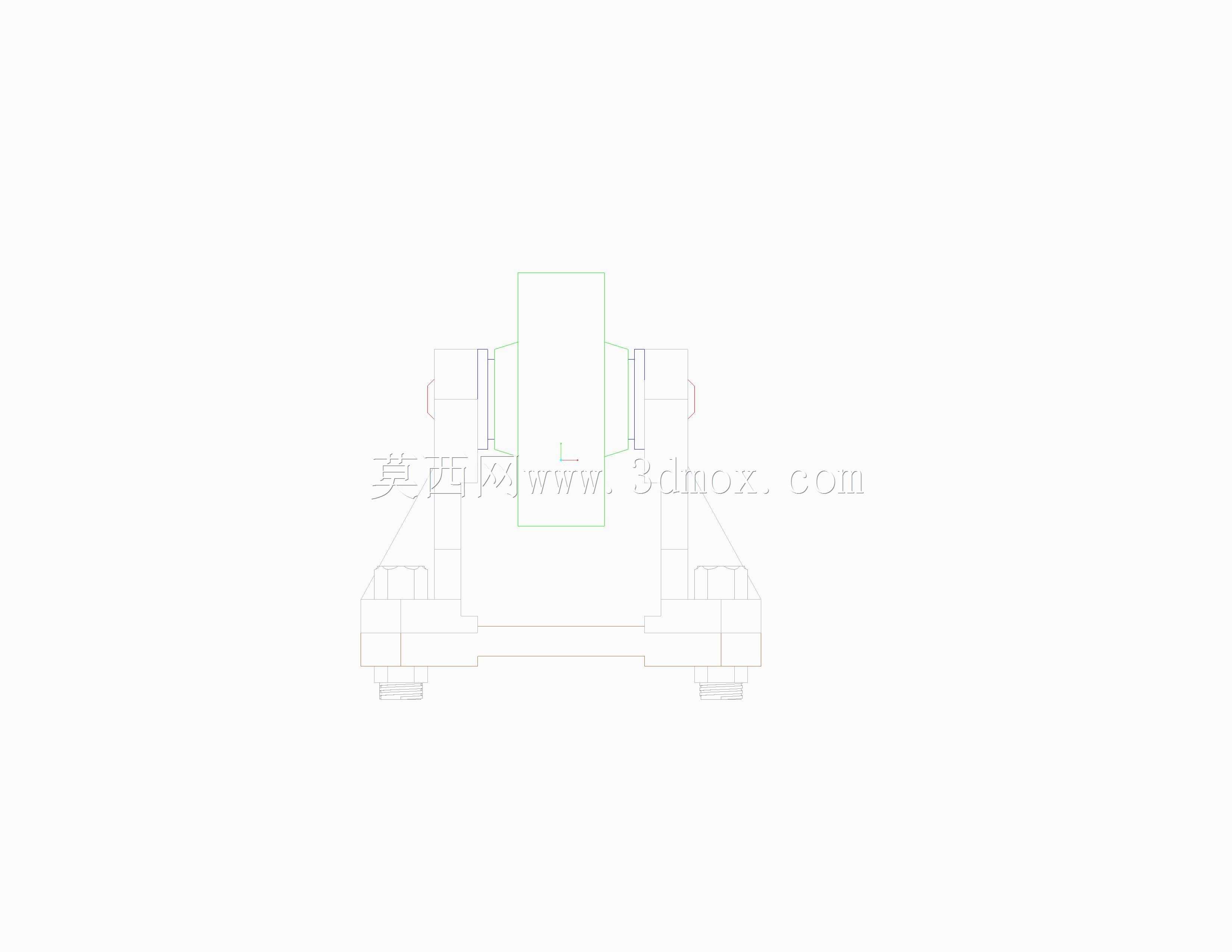

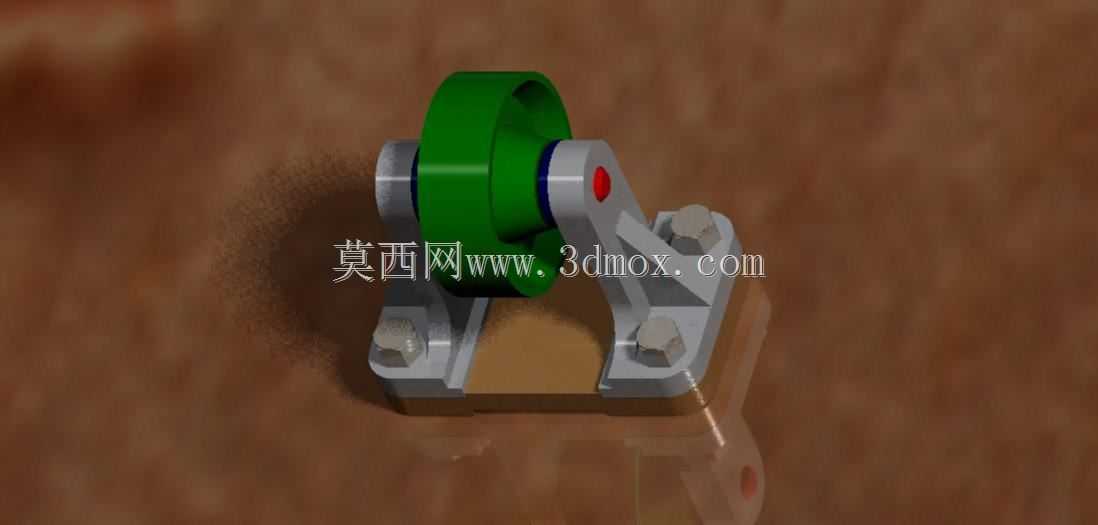

　　结构设计上，底部采用整块矩形安装底板作为整机承载基准，底板四角预留安装孔位，实际部署时可直接通过膨胀螺栓固定在混凝土工位基座，或是用压板锁紧在钢制工作台台面，避免砂轮高速运转时整机振动偏移；底板上方铺设有一层浅棕色减振垫层，能够吸收砂轮旋转带来的高频振动，降低支承臂的交变应力，同时减少振动传递到工作台面引发的共振噪声。双侧支承臂从底板两侧向上延伸，形成门式跨距结构，把砂轮工作轮完全包容在两支承臂之间，这种双侧支撑相比单悬臂结构，轮轴的抗弯刚度大幅提升：砂轮在受到侧向磨削压力时，轴端挠度更小，不会出现悬臂结构常见的轮面跳动、磨削振纹，也能避免长期偏载导致的轴套偏磨。

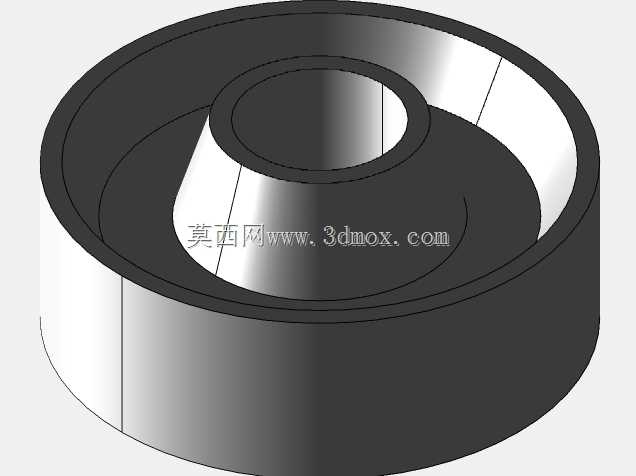

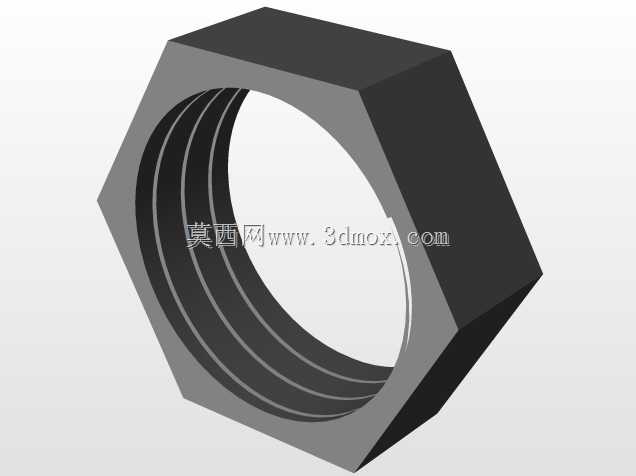

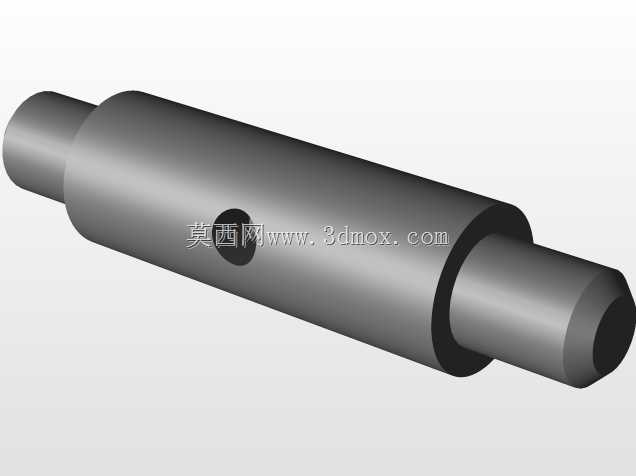

　　砂轮本体采用大直径宽轮缘设计，绿色轮体对应常用的绿碳化硅砂轮材质，适配硬质合金刀具、陶瓷件、硬脆有色金属的磨削加工，宽轮缘提供了足够大的磨削接触面积，工人不需要频繁调整工件接触位置，轮面磨损后也有充足的修整余量。砂轮中心嵌套轮芯与传动轴，轴端穿过一侧支承臂的轴承孔，在支承臂外侧设置红色轴向锁紧端盖，该点位既是轴系轴向定位的锁紧标识，也可作为后续维护时拆卸轮轴、更换砂轮的操作位；支承臂内部嵌装滚动轴承，将轴系的旋转摩擦约束在轴承位，保证砂轮运转时的同轴度，避免轮面径向跳动超标。底板与支承臂的连接位置设置了凸起的紧固垫块，螺栓从底板下方穿过垫块锁入支承臂底脚，把支撑臂的装配定位面垫高，既可以避开底板平面的加工平面度误差，也能在装配时通过修磨垫块厚度调整两支承臂轴承孔的同轴度，消除轴系安装别劲的问题。

　　安装边界方面，整机底板的长宽尺寸适配常规0.6米宽工位台面，安装孔距预留了通用台式砂轮机的底座互换尺寸，旧设备更新时可以直接沿用原有地基孔位，不需要重新打孔；整机高度控制在成人站立操作的舒适区间，砂轮中心高度大致与操作工人肘部齐平，手持工件靠磨时手臂自然下垂施力，长时间作业不易疲劳。两侧支承臂的内侧间距略大于砂轮轮缘宽度，预留了砂轮拆装时的侧向取出间隙，更换新砂轮时不需要拆解整个支承架，只需松开外侧端盖即可抽出轮轴完成替换。结构设计时还预留了安全防护罩的安装接口，支承臂外侧的凸台点位可直接固定砂轮防护罩，将砂轮的非工作半周完全封闭，避免砂轮破裂时碎块飞出，同时阻挡磨削碎屑向操作人员方向飞溅。

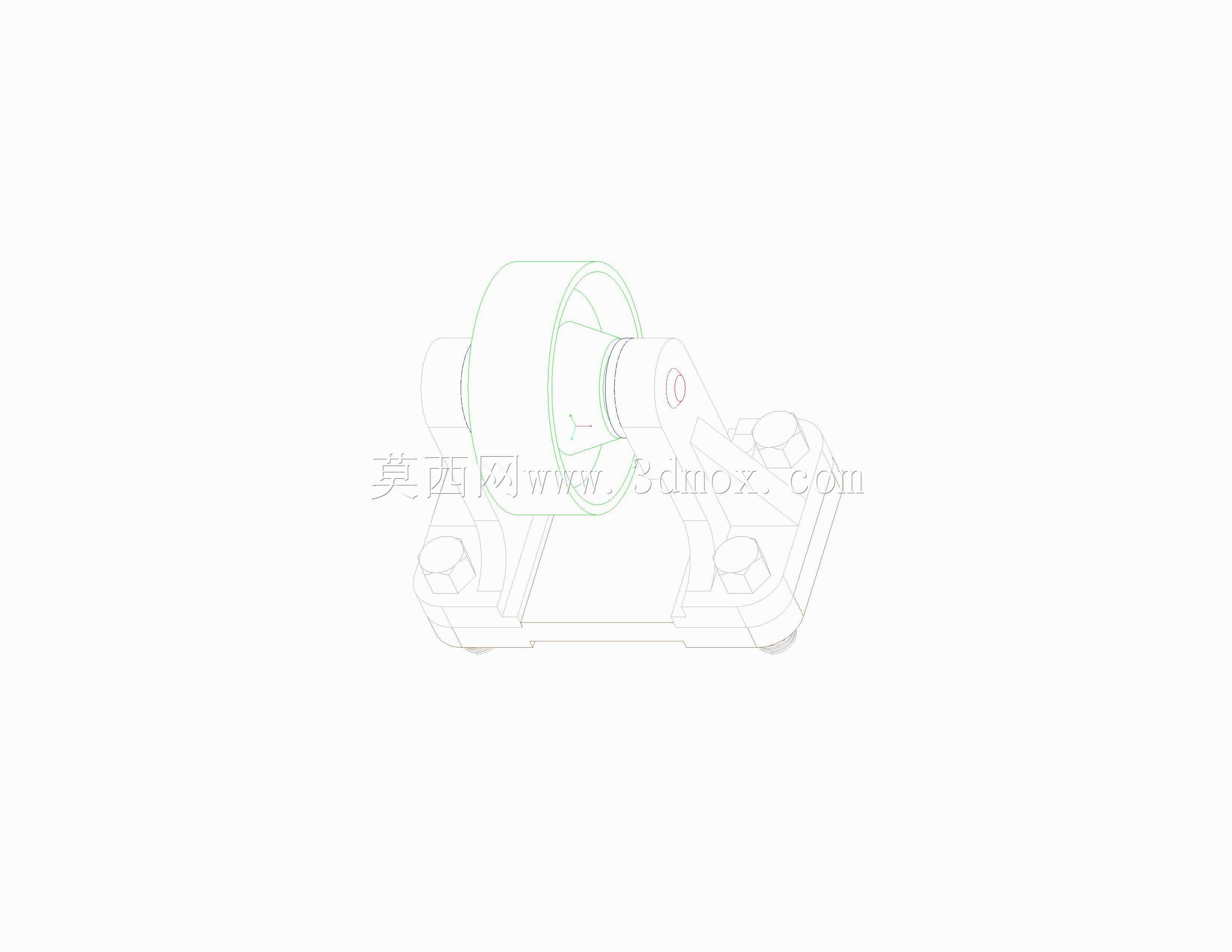

　　从建模细节来看，各零件的装配关系完全还原实际设备的装配逻辑：底板减振垫、支承臂、轴承位、砂轮轮体、锁紧端盖、紧固垫块均为独立可拆分零件，干涉检查确认所有配合面无装配冲突，轴承孔与轴颈的配合公差、底脚螺栓的穿孔间隙都按照实际工装设计规范预留，既可以作为设备改造时的参考结构，也能直接用于教学演示中砂轮机支撑刚度、轴系支承方式的原理讲解，帮助结构设计者理解小型磨削设备在刚度、减振、维护便利性之间的平衡思路。
