金属材质工业轧制配套处理机组结构

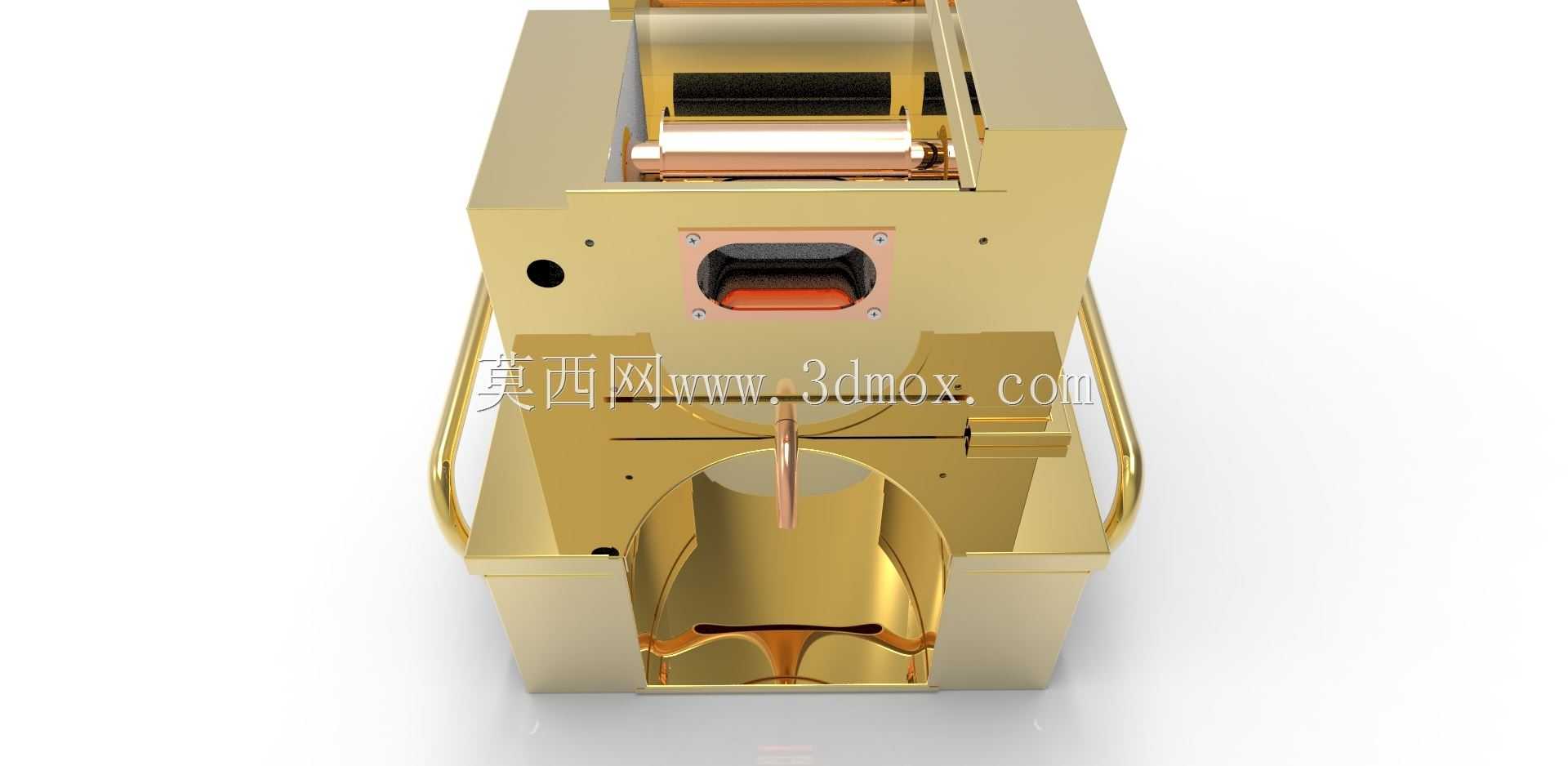

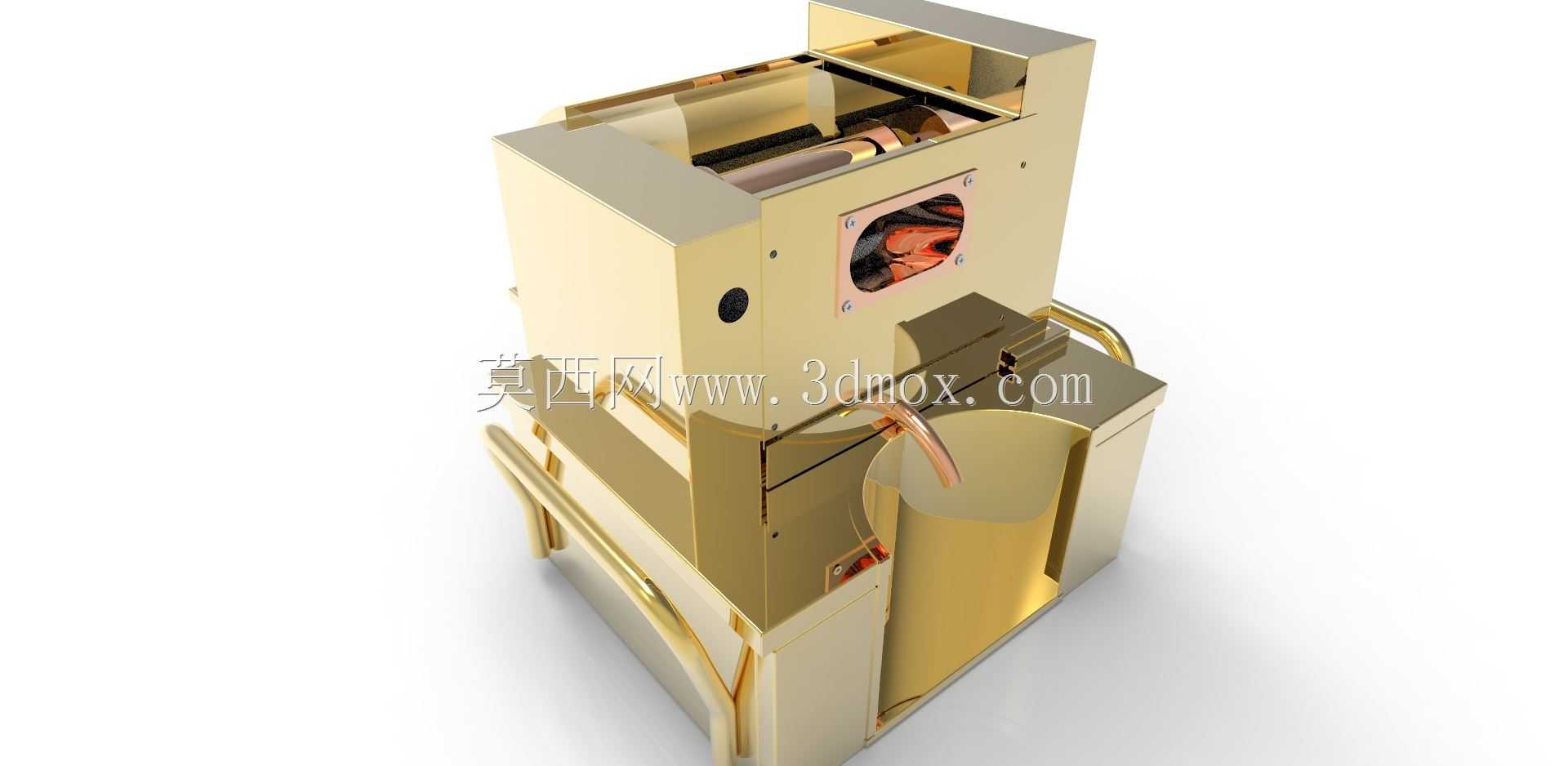

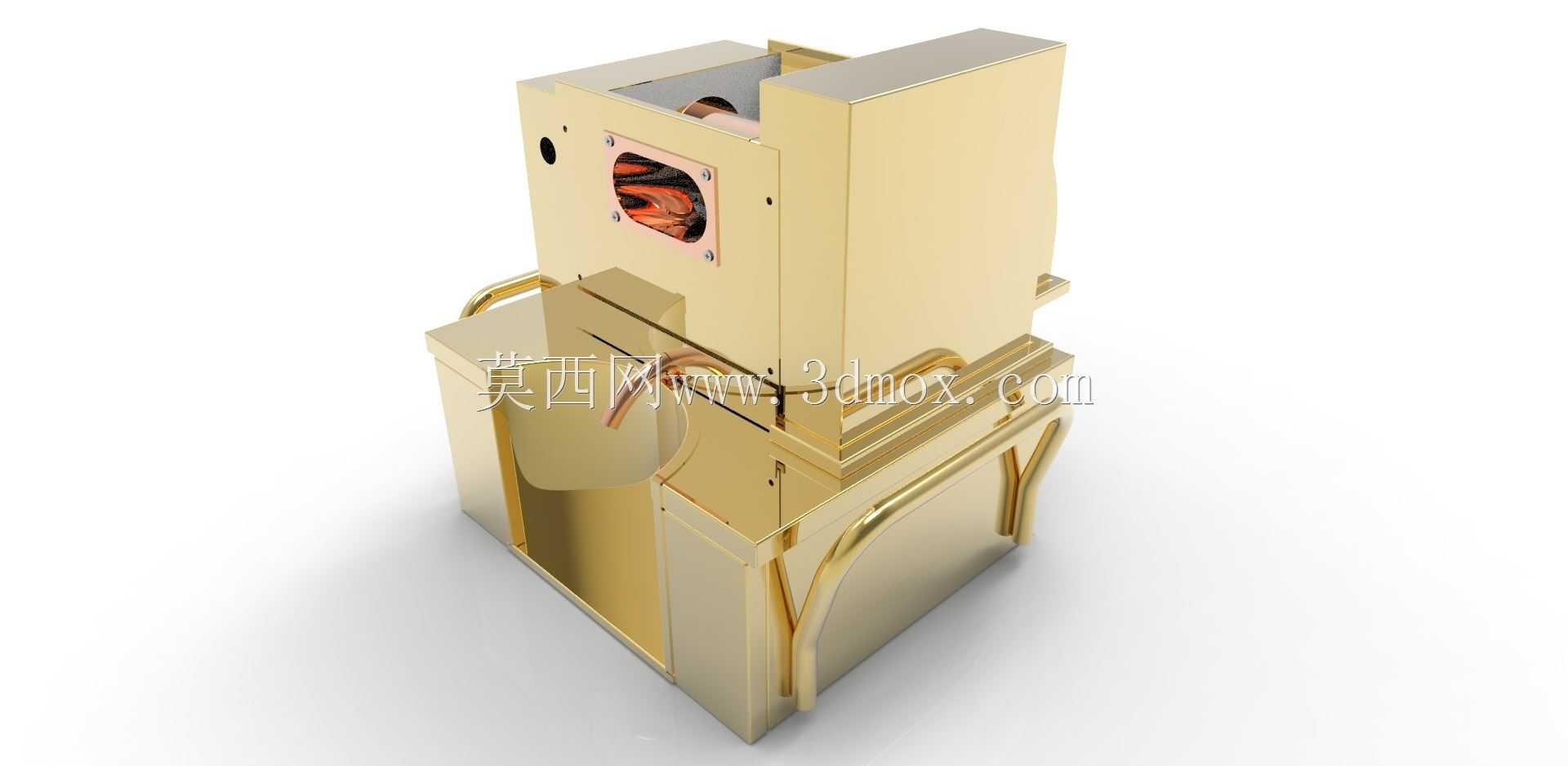

　　这套三维结构对应冶金轧制产线里的配套处理工位，整体采用方箱式主机架搭配侧置圆桶形储料/导料单元的布局，在长材热轧、型钢精整这类连续生产场景中，承担轧件导出、工位承接与工序衔接的作用。从现场布置逻辑来看，这类机组通常紧邻热轧机出口布置，上游轧辊输出的高温工件经过导向段后进入该设备的承接区域，侧置的圆桶腔体可作为集料、冷却导料或者废件收集的功能空间，主机箱体内部预留了传动辊道、导向构件的安装空间，箱体正面开设的观察检修口可以直接观测内部轧件运行状态，日常巡检时不用拆解整体护罩就能确认内部导向件的磨损情况。

　　结构设计上，主机架采用厚钢板折弯焊接的箱型承力结构，这种封闭箱体形式相比开放式型材机架，抗轧制过程中的冲击振动能力更强，热轧工位周边存在大量氧化铁皮飞溅、冷却水冲刷的工况，封闭护罩可以把内部传动部件和外部恶劣环境隔开，减少氧化渣进入轴承配合面的概率。机架侧面预留的圆形安装孔是传感器或者冷却管路的接入位，现场布线布管时可以直接从侧孔穿入，不用在现场额外切割开孔。底部伸出的两组弧形扶手构件既是设备移位时的吊装牵引位，也可以作为操作人员靠近设备时的防护扶栏，避免直接触碰高温箱体表面。

　　从安装边界维度梳理，整套设备的占地轮廓以主机方形箱体为核心，侧置圆桶单元向主机侧方延伸，底部支撑脚落在预埋的设备基础钢板上，安装时需要保证主机进料口的中心高度和上游轧机的输出辊道标高偏差控制在合理范围，否则轧件进出时会出现卡滞、剐蹭护罩的问题。设备周边需要预留不小于一米的检修通道，正面检修门的开启方向不能被其他产线设备遮挡，侧置圆桶单元的下方要预留排渣或者卸料的操作空间。内部传动辊的安装基准面和箱体侧壁的定位槽做了配合设计，装配时辊子的平行度可以通过侧壁的定位台阶直接保证，不需要反复打表调整，大幅缩短现场安装的对位时间。

　　功能特性层面，这套结构把承力机架、防护外罩、功能腔体三个部分整合为一体，没有多余的外露支撑件，在多粉尘、高环境温度的轧制车间里，外露的缝隙越少，积渣清理的工作量就越小。箱体顶部开设的敞口段是轧件导入的通道，开口边缘做了折弯翻边处理，既提升了薄板护罩的刚性，也能避免尖锐边角划伤吊运的工件。内部预留的辊子安装位可以根据处理轧件的规格更换不同槽型的导辊，适配圆钢、扁钢等不同截面的工件通过，不用改动整体机架结构。

　　建模过程中把焊接箱体的拼缝、安装孔位、检修口的封板配合关系都做了完整还原，结构工程师在做产线布局时，可以直接调取该模型核对和上下游轧机、输送辊道的空间干涉情况，也能基于这个框架细化内部的导卫、冷却喷淋管路的布置，提前排查安装时可能出现的管路碰撞、检修空间不足这类现场常见问题。这类紧凑式轧制配套机组很适合中小型热轧生产线的技改场景，在有限的车间占地里整合多道工序的承接功能，不用额外搭建分散的支架和护罩结构。
