手动杠杆式法兰蝶阀三维结构设计

　　这套蝶阀结构在中小型流体管路改造项目里出镜率很高，常见于车间循环水支路、暖通空调风管水系统、小型化工配料管线以及常压给排水管网的通断与流量调节工位。和大口径电动蝶阀不同，这款采用侧置杠杆手柄驱动，不需要配套气动执行器或者电动控制回路，在现场没有气源、点位分散、操作频次不高的管段上实用性很强，运维人员徒手扳动手柄就能完成阀板90度回转，全开位置流道几乎没有额外阻流部件，压损远小于同通径的截止阀。

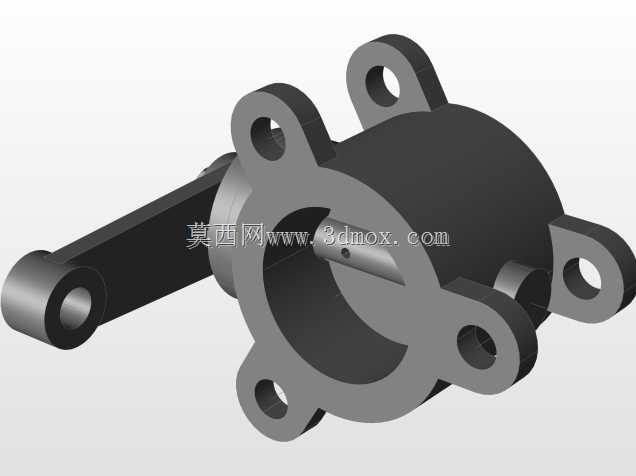

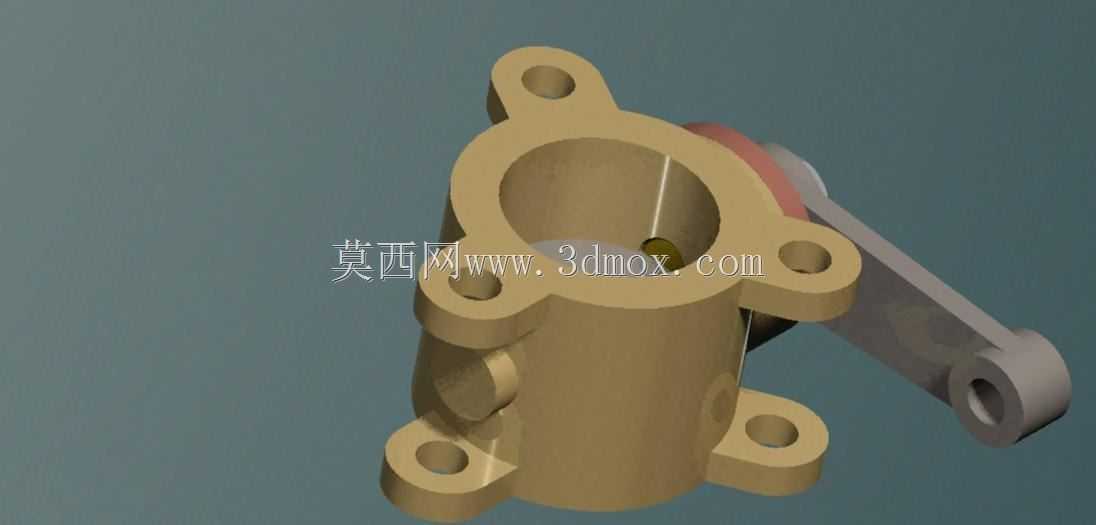

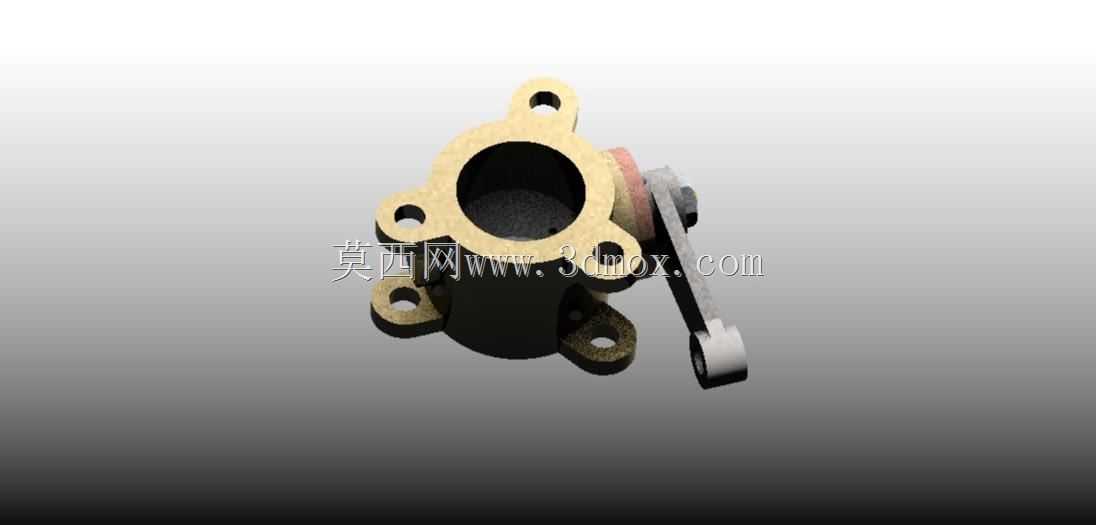

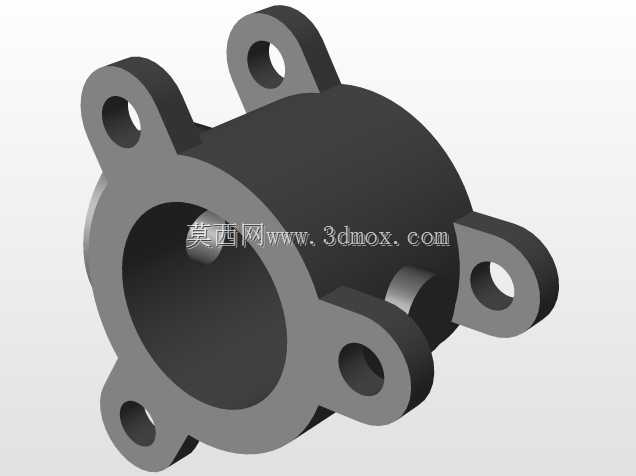

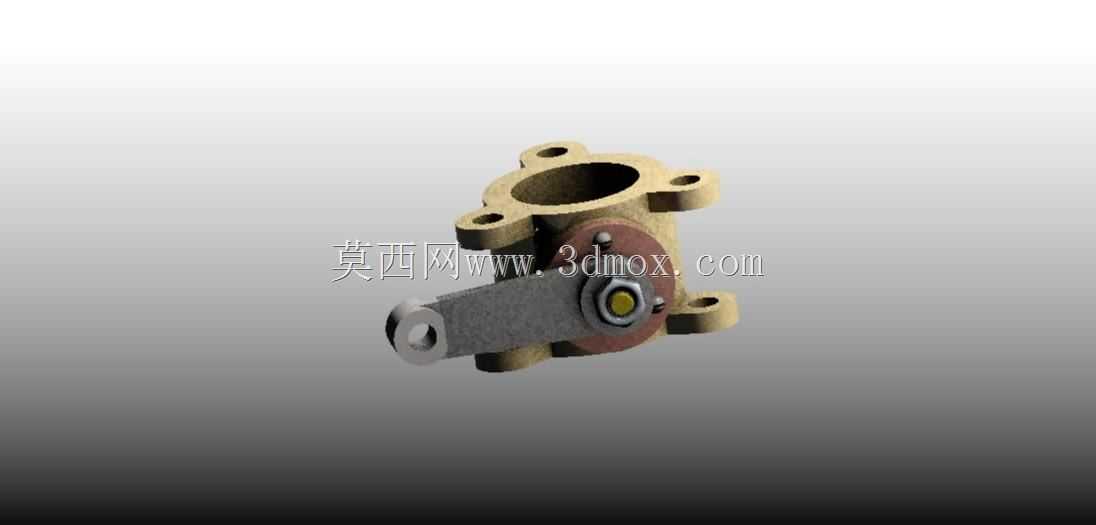

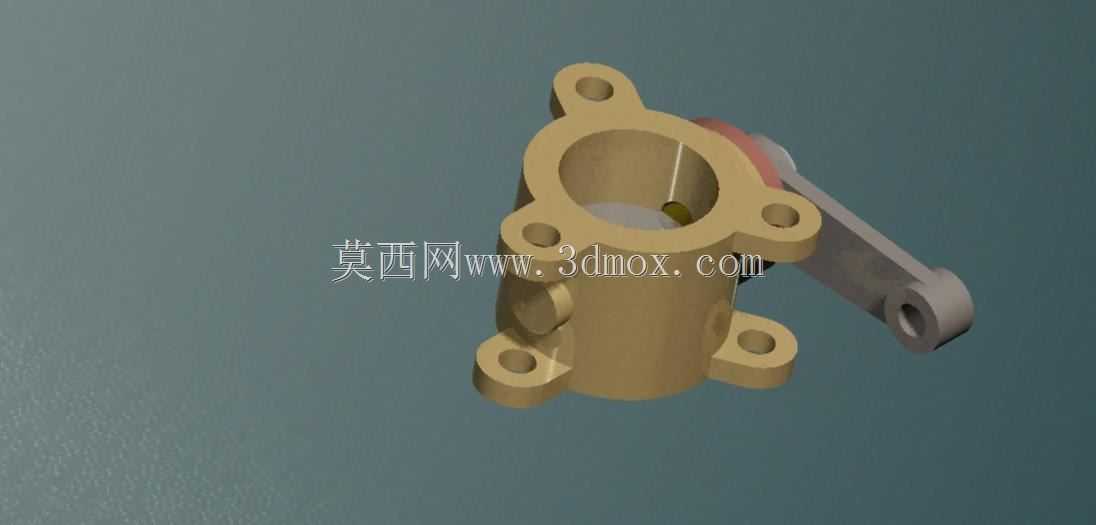

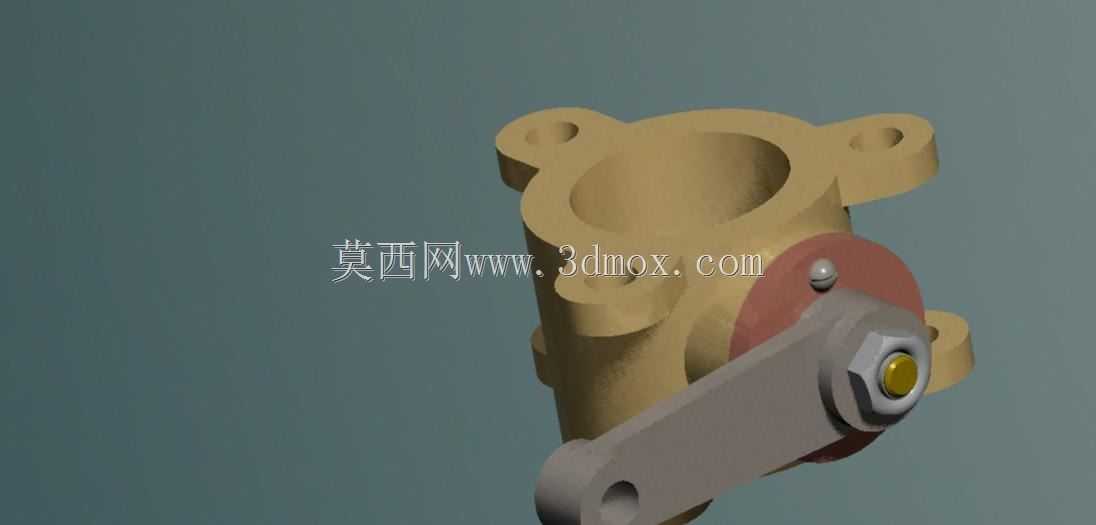

　　从结构拆解的角度看，模型完整还原了阀体、上下阀座密封环、穿装式阀杆、回转蝶板、杠杆驱动臂、手柄握持套以及两端带安装孔的法兰连接耳这几个核心部分。阀体采用上下分体拼合的造型逻辑，两侧法兰盘上均匀布置了四个螺栓过孔，安装时直接和管路配对法兰穿螺栓锁紧即可，不需要额外焊接坡口，对现场装配工人的技能要求更低，后期拆检维护时松开法兰螺栓就能整体把阀段从管路上取下，更换密封件或者清理阀腔积垢都很方便。法兰端面预留的密封垫圈槽在建模时做了沉台处理，装配时嵌入橡胶平垫，锁紧螺栓后垫圈被均匀压缩，能避免端面渗漏。

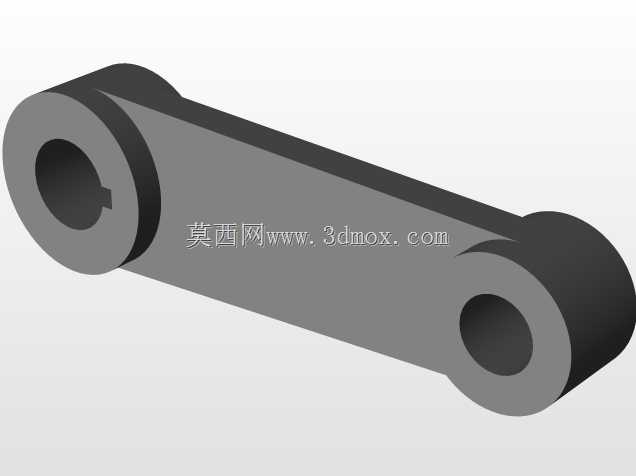

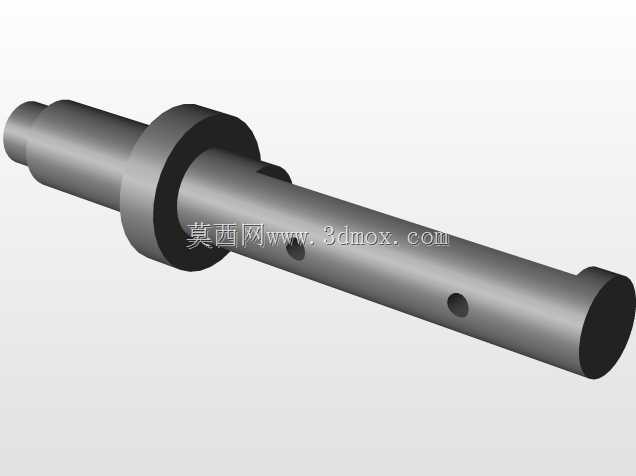

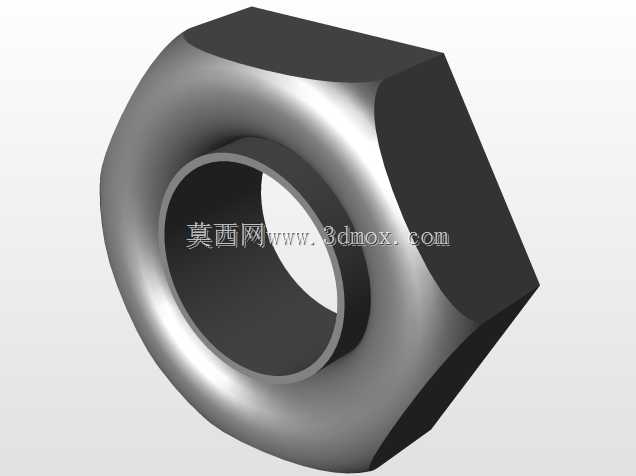

　　阀板是蝶阀的核心截流件，这里采用圆盘式薄板结构，回转中心和管路轴线垂直，阀杆从阀体侧部的轴孔穿入，和阀板的扁位卡槽配合传递扭矩，轴孔位置设计了两道轴封结构，防止管内介质从阀杆转动间隙向外泄漏。侧伸的杠杆臂和阀杆外端通过方榫定位加锁紧销固定，手柄末端套了防滑绝缘握持套，操作人员扳动手柄时，杠杆力臂把输入的手动力放大，即使阀板两侧存在一定压差，也能轻松完成启闭动作，杠杆的行程限位结构在模型里做了卡位凸台，手柄扳到全开或者全关位置时会被凸台挡住，避免回转过位导致阀板密封面错位。

　　做布局选型的时候，首先要核对的就是两端法兰的螺栓孔中心距、法兰外径以及阀体整体轴向长度，这几个尺寸直接决定了管段预留的安装空间：这款蝶阀的轴向长度远短于同通径闸阀，在管线排布紧凑的设备夹层里能大幅节省管段占用空间，不需要为了安装阀门额外拉长管路跨度。侧置的杠杆手柄在全开状态下会顺着管路径向向外伸出，布局时要在手柄摆动的整周90度扇形范围内预留不小于手柄长度的操作空间，不能把阀门贴墙布置或者紧贴其他设备侧壁，否则后续操作时手柄会被障碍物干涉，无法完成全行程回转。如果安装位置操作空间确实受限，也可以基于这套杠杆结构把手柄替换成加长杆或者蜗轮驱动头，安装接口的阀杆端尺寸完全通用，不需要改动阀体主体。

　　密封设计上，阀座采用内嵌橡胶圈的软密封形式，蝶板回转到全关位置时，圆盘外圆面均匀挤压橡胶密封圈，实现零压差下的完全截流，适合输送水、气体、低粘度油品等无强腐蚀性介质。建模过程中所有配合面都做了公差适配：阀杆和轴孔采用间隙配合保证转动顺滑，密封槽和橡胶圈采用小过盈配合防止密封圈被介质冲脱，法兰螺栓孔孔径比配对螺栓大1到2毫米，补偿现场管路对接时的小范围位置偏差。整个结构没有复杂的异形曲面，零部件数量少，加工时阀体可以采用铸造成型后二次机加工密封面和轴孔，制造成本低，备件互换性强，非常适合批量配套在成套流体设备里作为管路控制元件使用。
