小型法兰式蝶阀结构三维设计

　　这款蝶阀的三维结构设计，核心围绕小通径管路的流体通断控制需求展开，建模过程中优先考虑了现场安装的适配性与日常运维的拆装便利性，没有为了视觉效果做脱离工程实际的冗余造型。从实际应用场景来看，这类小规格蝶阀多用于净水处理支路、小型化工配料管线、暖通空调循环水支路、气动输送管路的末端控制环节，相比同通径的截止阀、闸阀，它的结构长度更短，安装时不需要预留过大的轴向操作空间，在紧凑型管路排布的场景里优势非常明显。

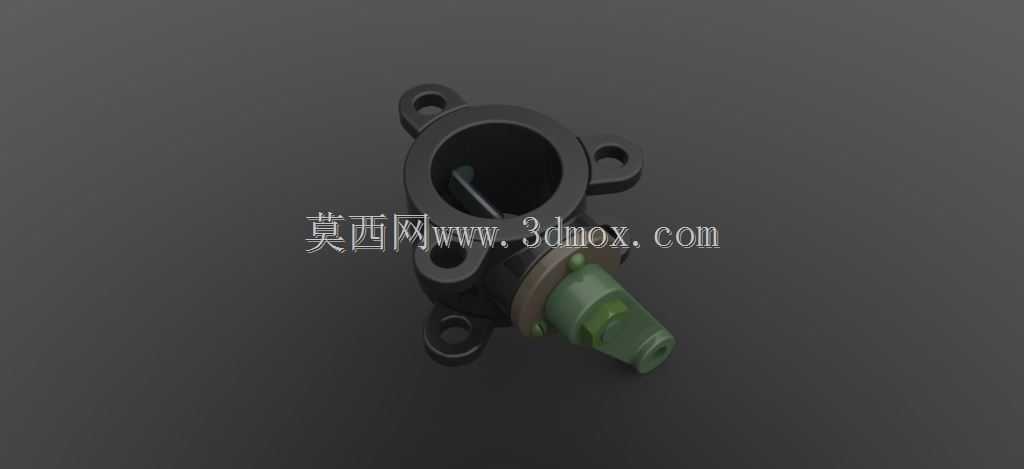

　　建模阶段首先敲定的是法兰连接端的安装边界，两个带安装孔的法兰耳完全按照小通径管路的常规安装孔距设计，安装孔的孔径预留了足够的螺栓穿装间隙，现场安装时即使管路法兰存在微小的同轴度偏差，也能顺利完成螺栓对位，不需要额外修配法兰端面。阀体的流道部分做了等径圆滑过渡处理，没有出现突兀的截面收缩，能有效降低流体通过时的局部压损，减少管路输送过程中的能耗损失，这一点在循环水系统、低压气体输送系统里对运行效率的影响非常直观。

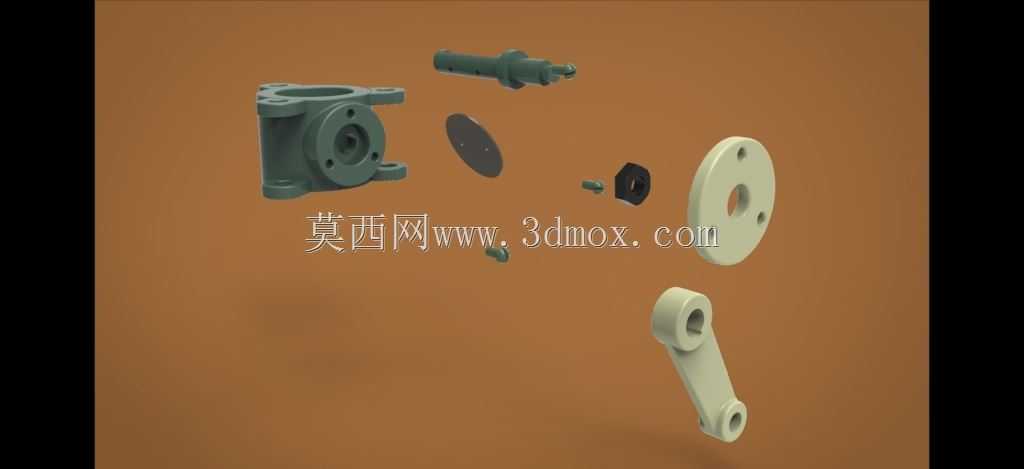

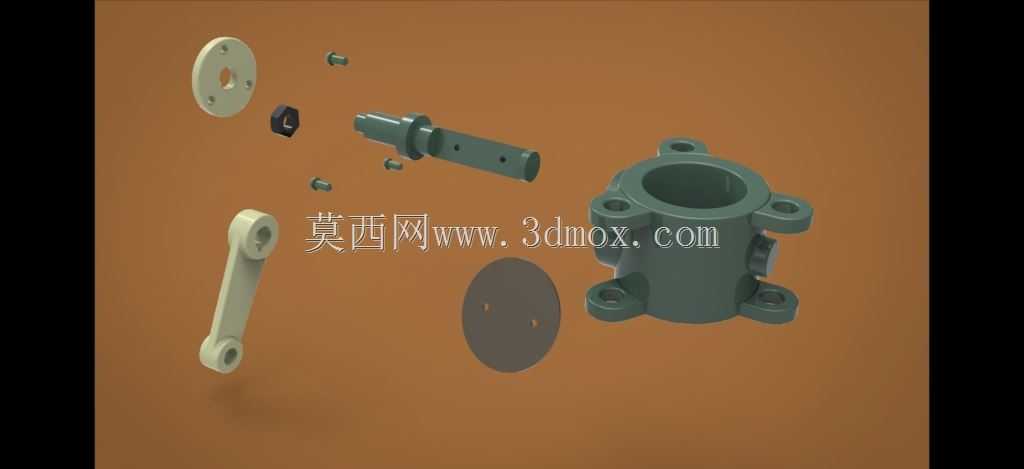

　　阀板的驱动端采用了外置式的轴封结构，建模时特意将密封件的安装槽做了标准化尺寸设计，后期运维更换密封件时不需要将整个阀门从管路上拆下来，只需要拆下驱动端的端盖就能完成密封件替换，能大幅缩短现场检修的停机时间。阀板的转动限位结构集成在阀体与驱动端的连接位置，全开、全关位置都做了硬限位设计，避免现场操作时出现阀板过转导致的密封面磨损、开关不到位的问题，阀板的密封面采用了贴合式软密封结构，在低压工况下能实现零泄漏截断，完全满足民用供水、普通化工支路的密封等级要求。

　　从外形尺寸来看，整个阀门的轴向长度控制在同通径闸阀的三分之一左右，径向尺寸除了驱动手柄的操作空间外，没有额外的突出结构，在管路排布密集的阀组区域，相邻阀门之间不需要预留过大的安装间隙，能有效压缩整个阀组的占用空间。驱动手柄的握持部分做了防滑的纹理造型，手动操作时不需要借助额外的加力杆就能完成全开全关动作，操作力矩经过结构优化后控制在单人手动操作的合理范围内，即使是日常巡检的运维人员也能快速完成开关操作。

　　建模过程中所有的配合面都预留了合理的装配公差，轴与轴套的转动配合采用了间隙配合的公差带，既不会出现转动卡滞的问题，也不会因为间隙过大导致阀板晃动、密封面偏磨。阀体的壁厚按照低压工况的强度要求做了等强度设计，承压区域的壁厚满足1.6MPa公称压力的强度要求，非承压区域做了合理的壁厚减薄，在保证结构强度的前提下尽可能控制阀门的整体重量，降低管路的承重负载。另外，驱动端的连接部位做了防尘结构设计，能减少现场粉尘、水汽进入轴封位置，延长密封件和转动轴的使用寿命，在多粉尘的车间环境、户外露天安装场景下也能保持稳定的运行状态，不需要频繁做拆解清洁维护。
