齿轮联动双工位物料搬运机械手结构

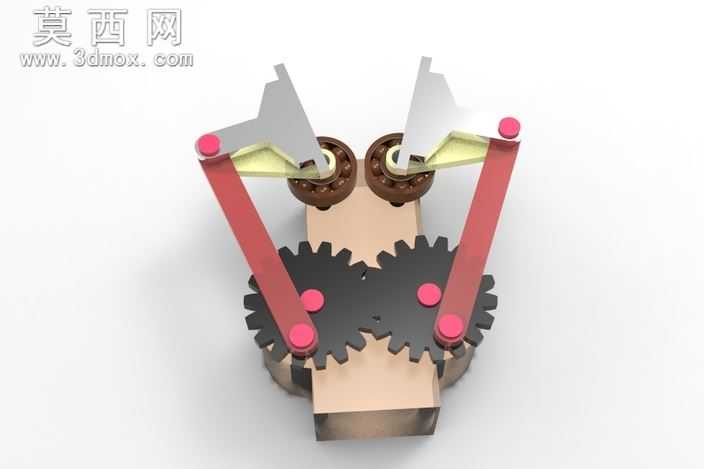

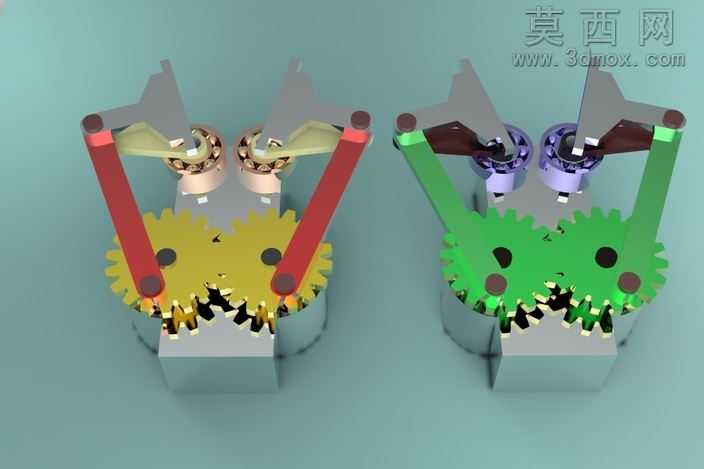

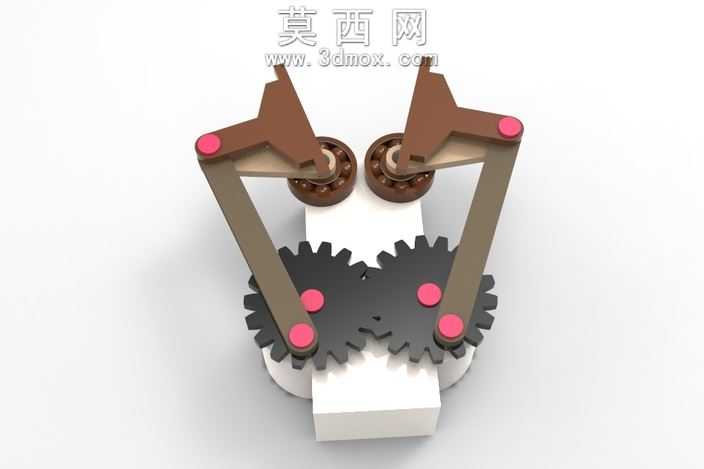

本作品为齿轮联动式双工位物料搬运执行机构，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械传动配合公差要求，对每一处啮合齿形、铰接点位、运动行程都做了精准的尺寸约束，确保机构运动仿真无干涉、无卡滞。模型主体以一对相互啮合的直齿圆柱齿轮作为核心动力传递部件，两个齿轮分别固连一组对称布置的摆臂执行组件，每组摆臂由长连杆、夹持端铰接座、末端夹爪构成，齿轮转动时可带动两侧摆臂做同步相向/相背的圆弧摆动，实现双工位同步取放物料的动作逻辑。渲染阶段采用哑光金属材质模拟齿轮、连杆的金属加工质感，对轴承配合部位做了金属光泽的高光处理，区分出不同零部件的材质差异：齿轮部分采用淬硬钢质感的暗金属色调，连杆部分分别做了红、绿两色的区分色涂装，既方便直观区分两组执行单元，也模拟了工业设备表面警示色涂装的实际效果，底座部分采用浅灰色哑光工程材质，还原设备安装基座的视觉特征。结构设计上采用对称式布局，核心啮合齿轮参数完全一致，保证两侧摆臂的运动行程、摆动角度完全同步，夹爪末端设置有铰接式自适应结构，可在摆动到取料工位时自动贴合物料接触面，配合轴承铰接点位的低摩擦设计，整套机构仅需单路动力输入即可完成双点位的物料搬运作业，大幅简化了驱动控制逻辑，适合应用在小行程、快节拍的轻载物料分拣、上下料搬运场景。建模过程中对所有活动铰接处都预留了标准轴承的安装位，齿轮啮合侧隙按照标准机械设计规范取值，既保证传动精度，也避免加工装配后出现齿面卡滞问题，整体结构紧凑，运动路径清晰，可直接作为自动化搬运工位的执行端参考设计方案。
