洛克希德S-3维京舰载反潜机

　　S-3“维京”是美国海军在冷战背景下发展的一型固定翼舰载反潜机，主要用于航母战斗群外围海域的潜艇搜索、跟踪与攻击，替代此前的S-2“追踪者”。该机采用双发涡扇动力、高单翼布局和并列双座机组舱，机身内可容纳磁异探测器、声呐浮标投放装置、搜索雷达与红外探测设备，机翼下及弹舱可挂载鱼雷、深水炸弹等攻潜武器。

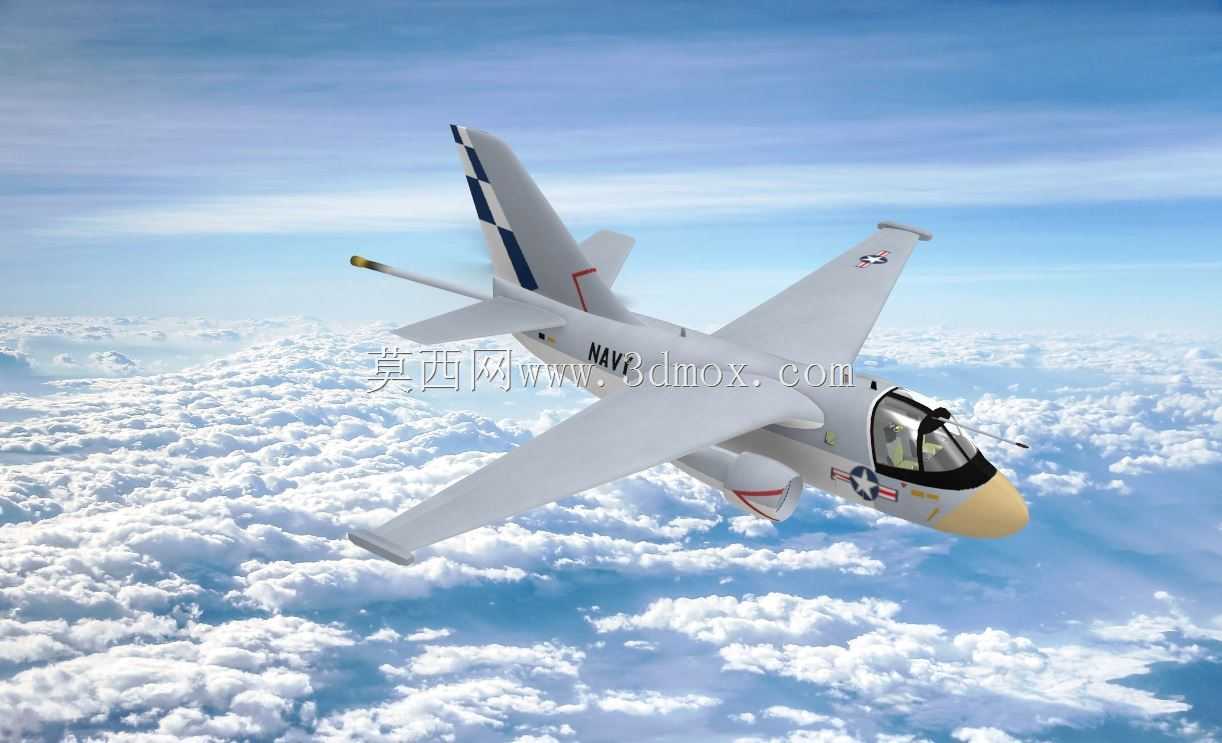

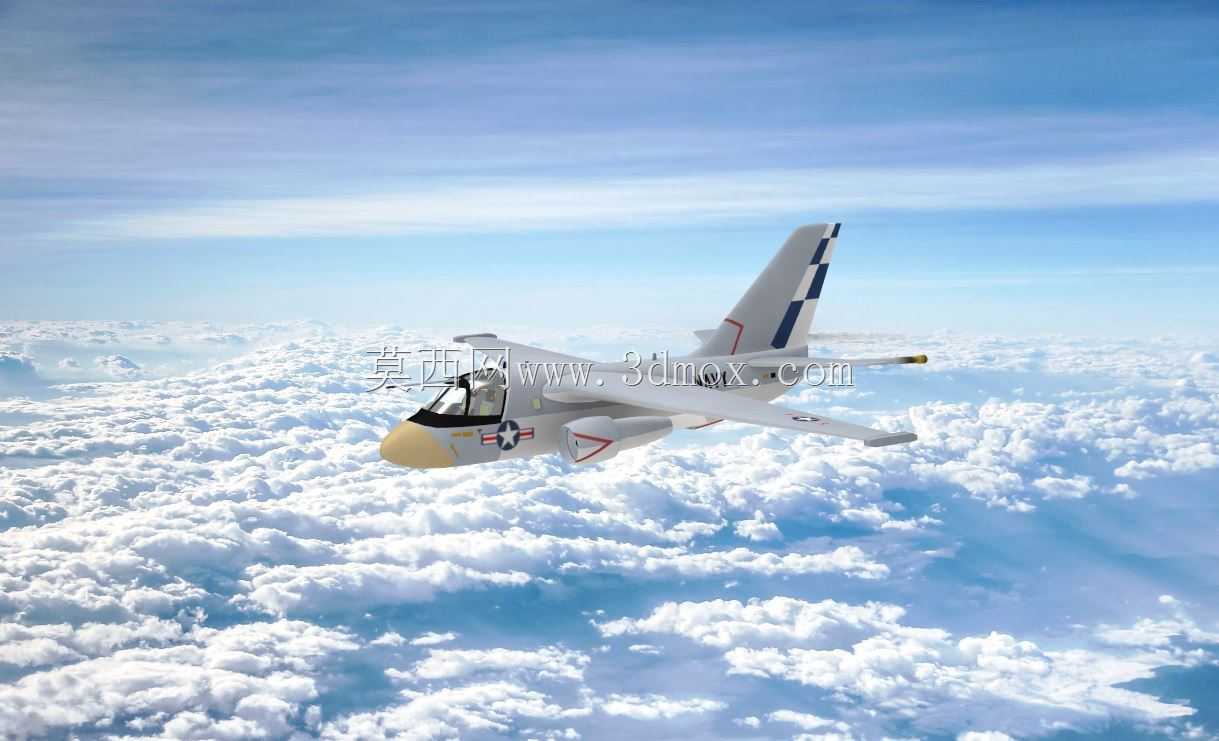

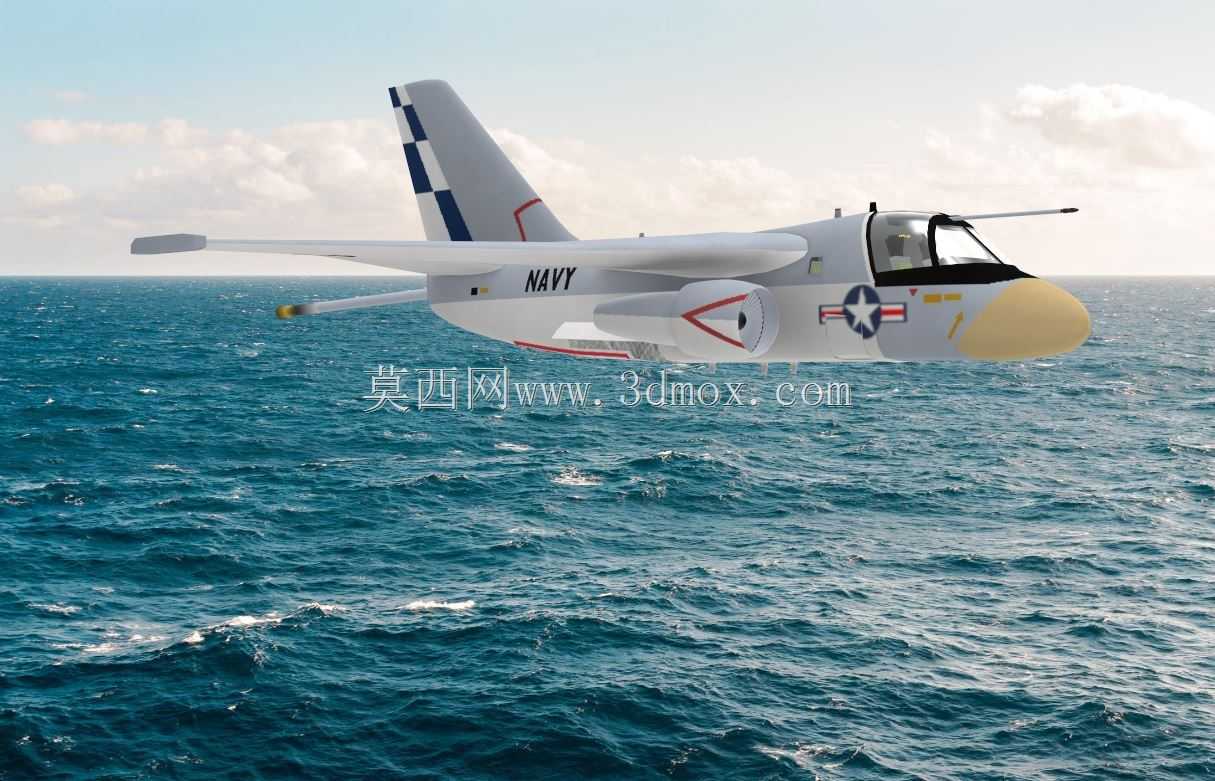

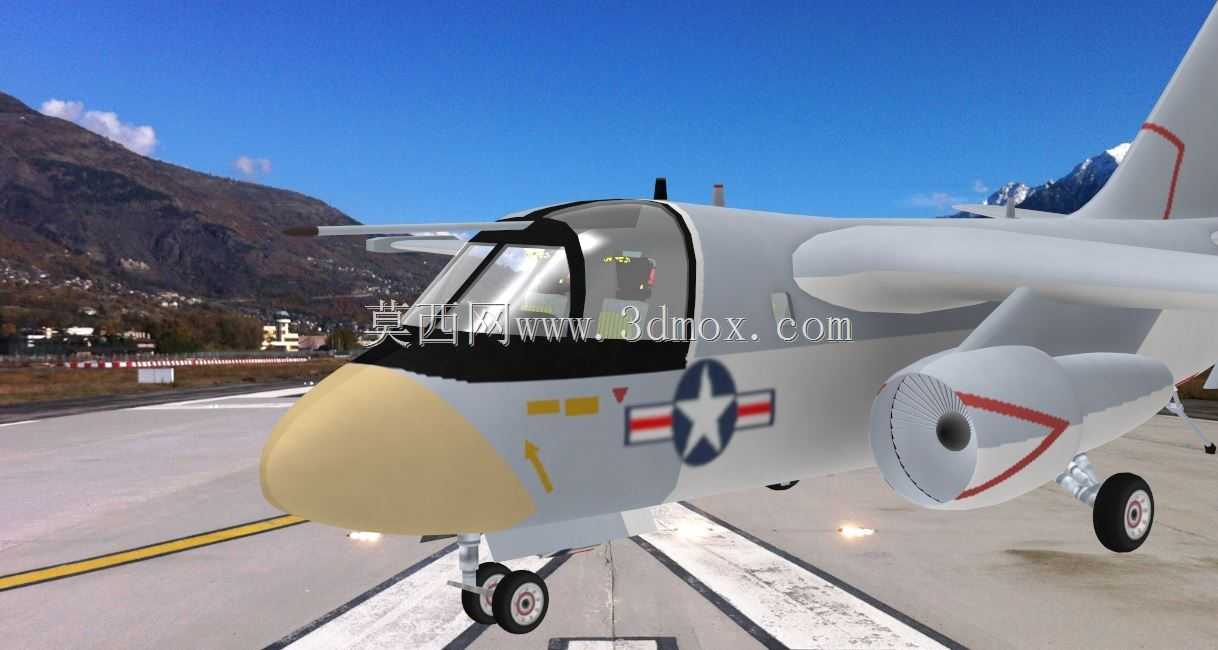

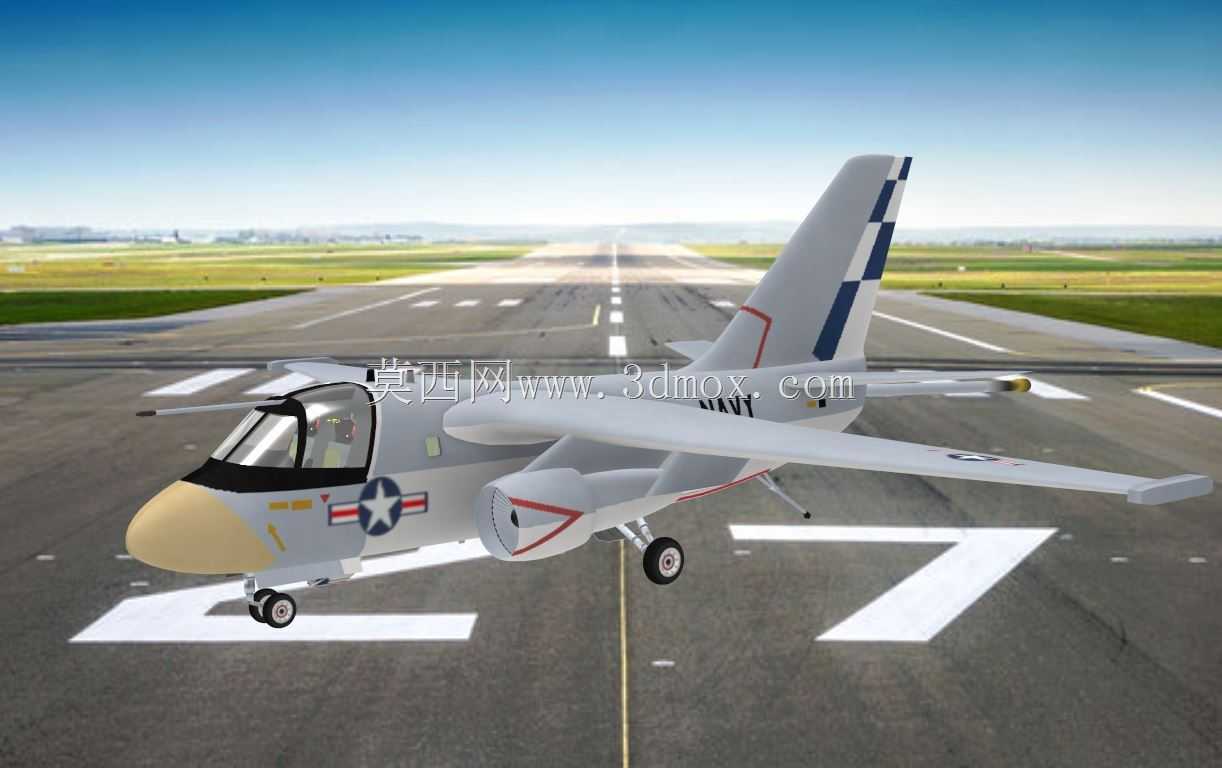

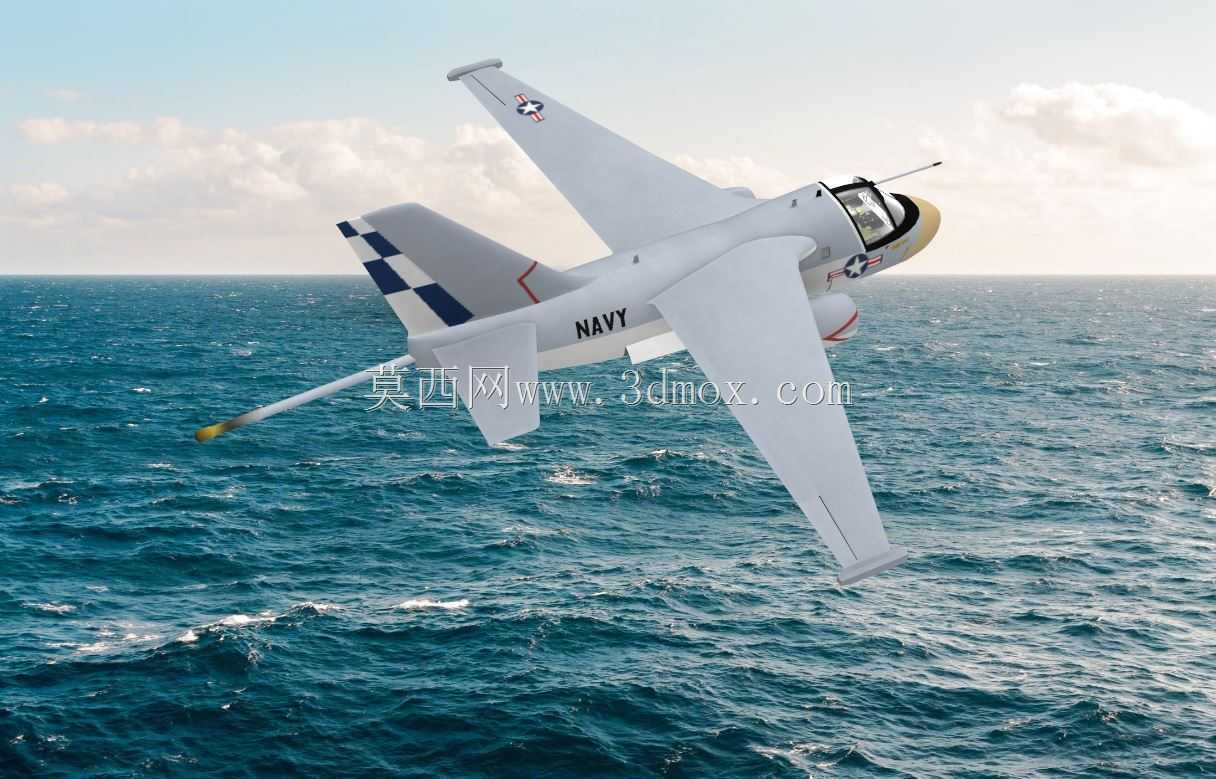

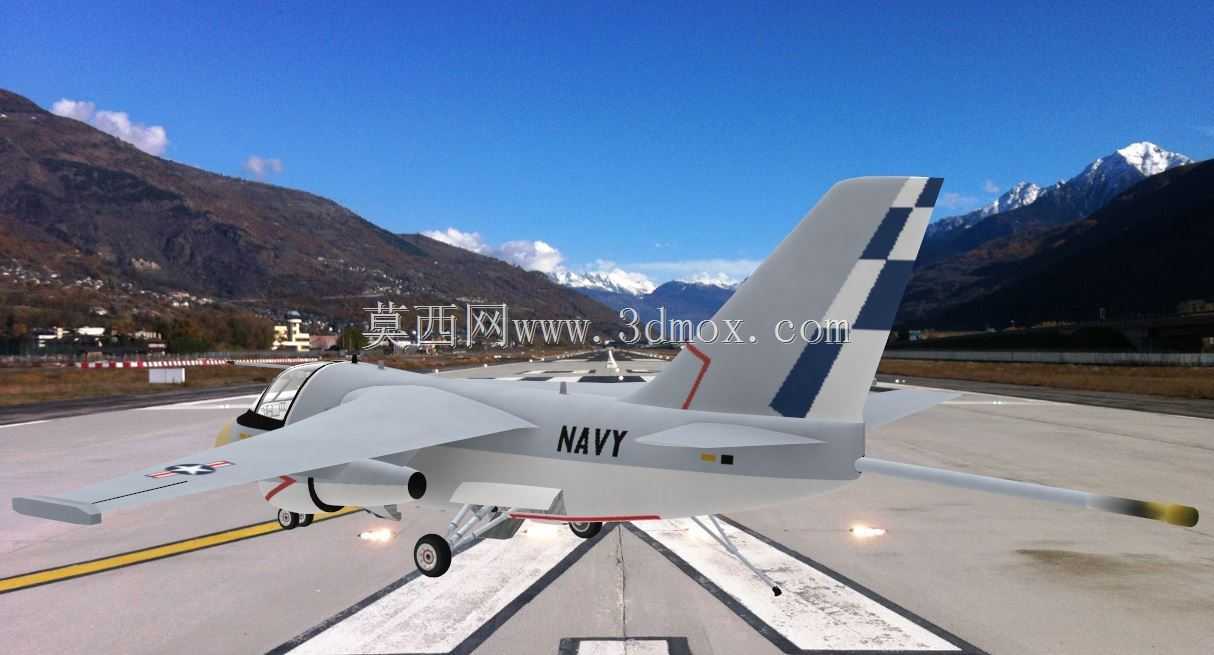

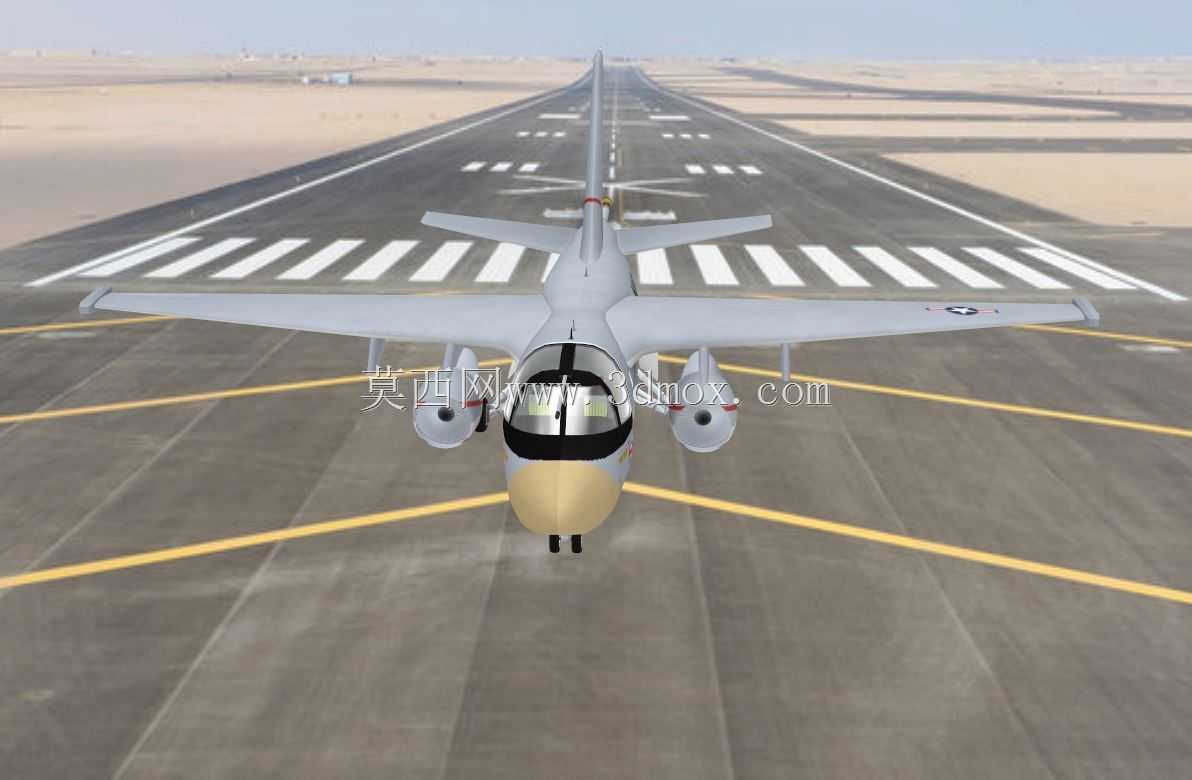

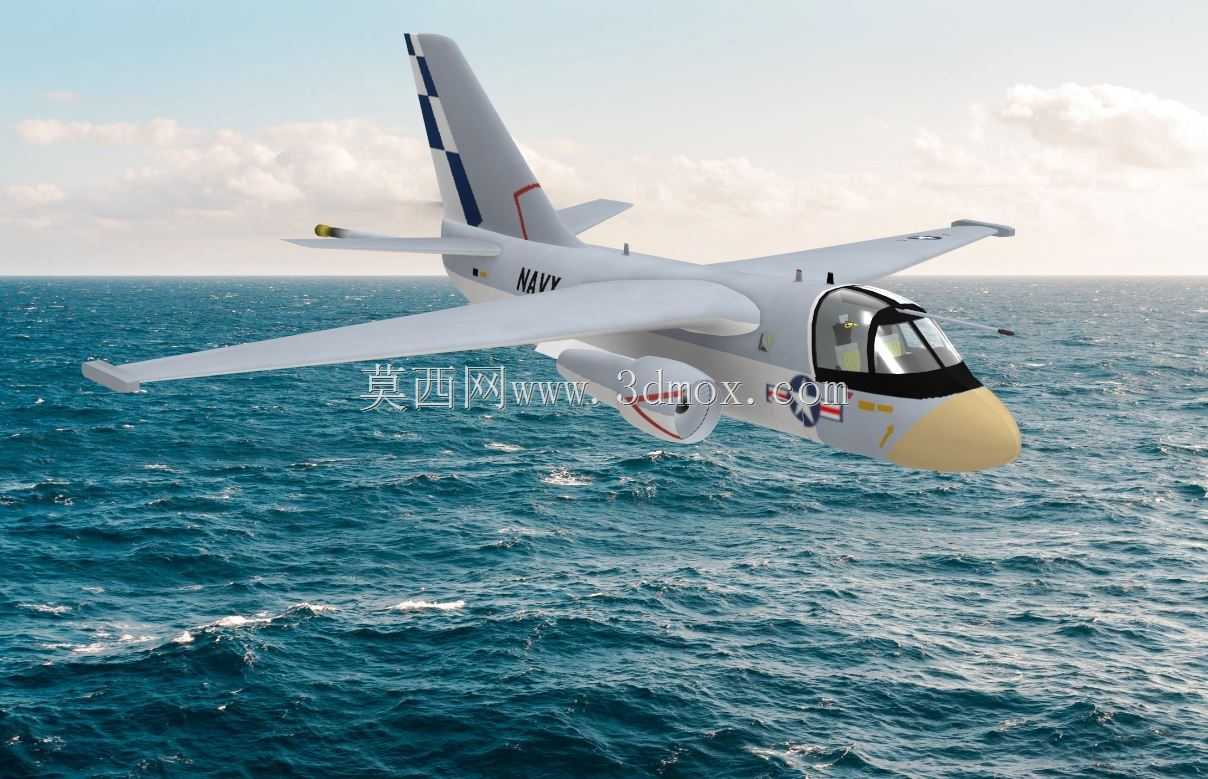

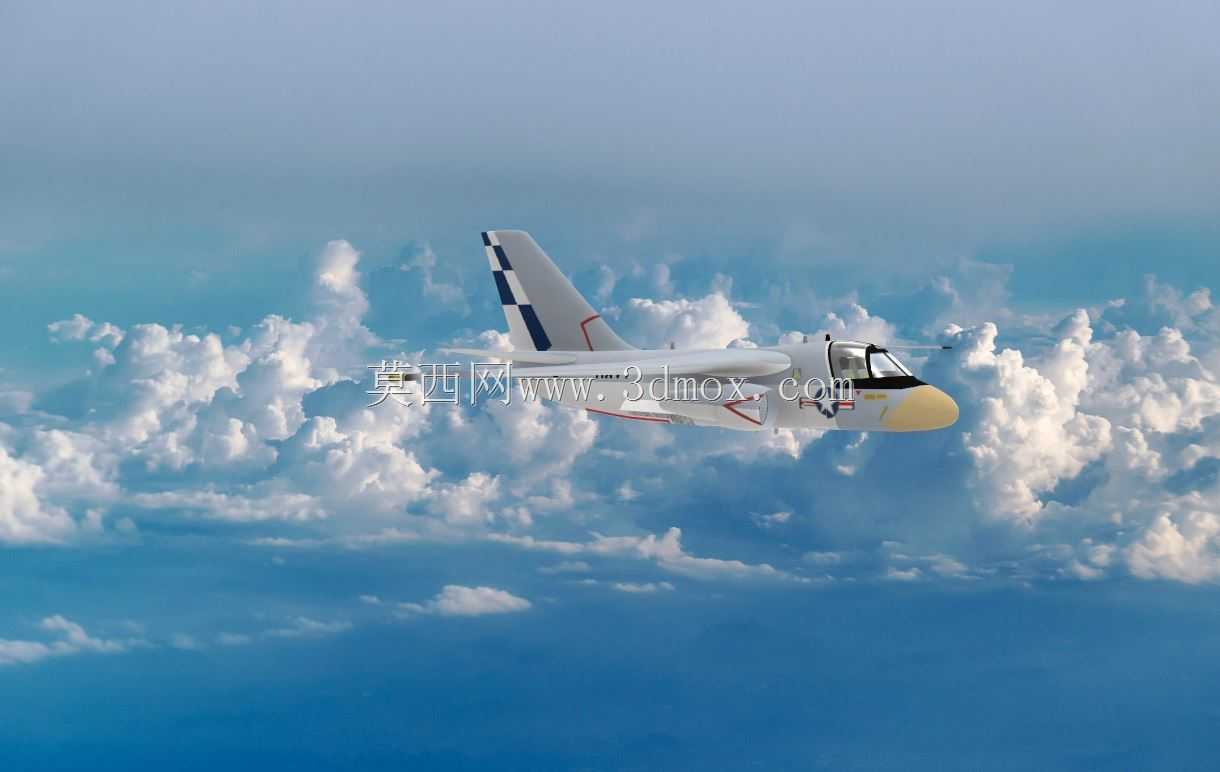

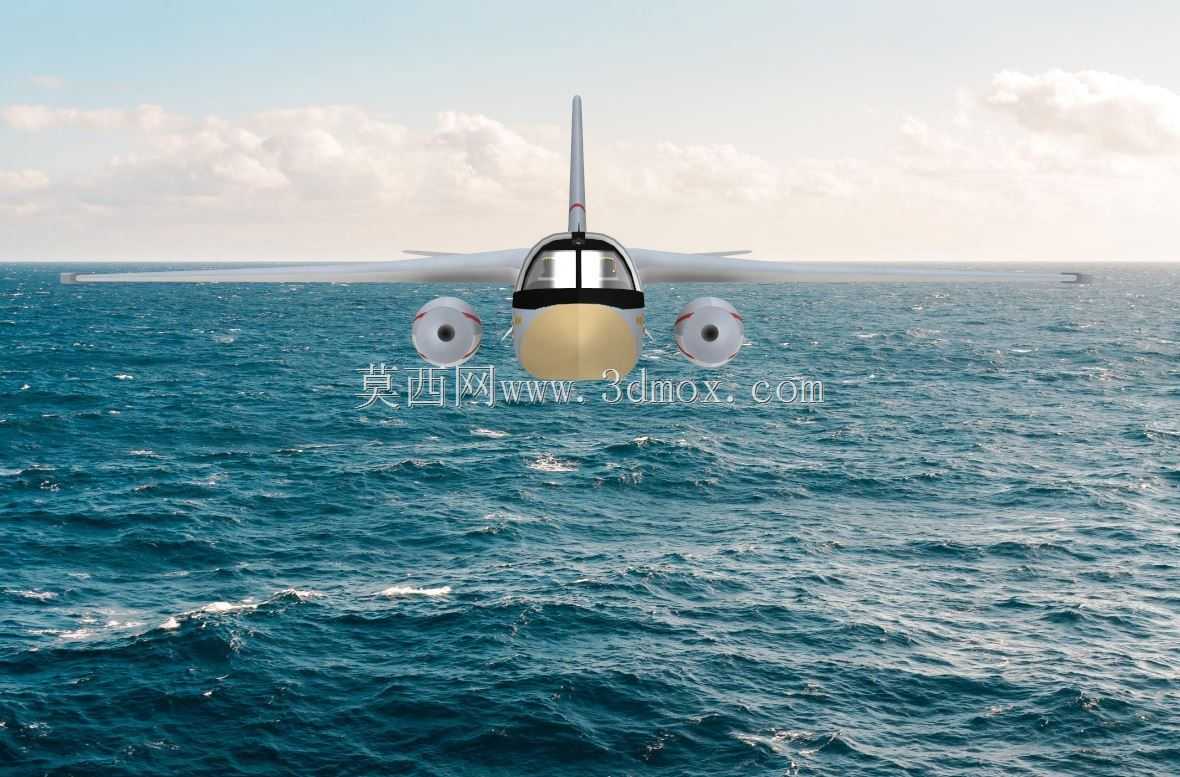

　　从三维结构建模角度看，S-3最具辨识度的是其短粗机身、圆润机头雷达罩和高耸垂尾。机头下方的可收放式红外探测转塔、机尾伸出的磁异探测杆、机翼后缘的复杂增升装置，都是还原真机时需要重点处理的细节。机翼设计为可折叠形式，以适应航母甲板和机库的狭小停放空间；折叠铰链位于外翼段，折叠后整机占地宽度大幅缩小，这一机构在舰载机调度中至关重要。

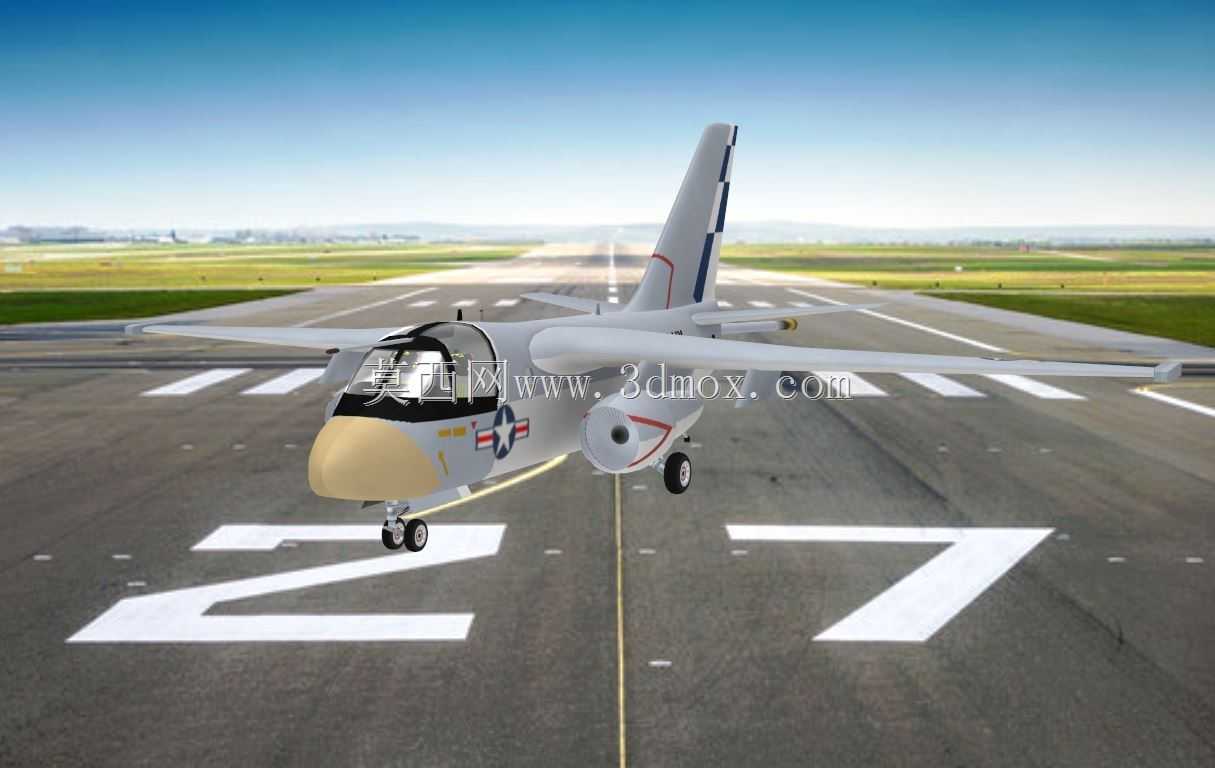

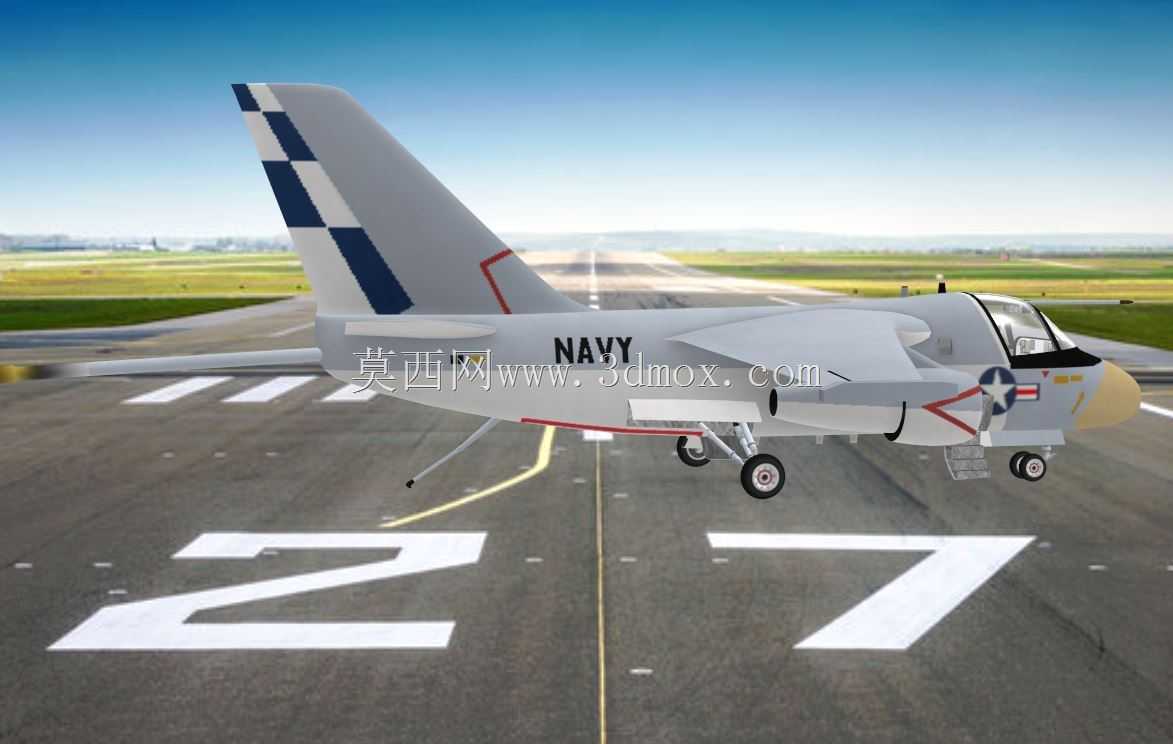

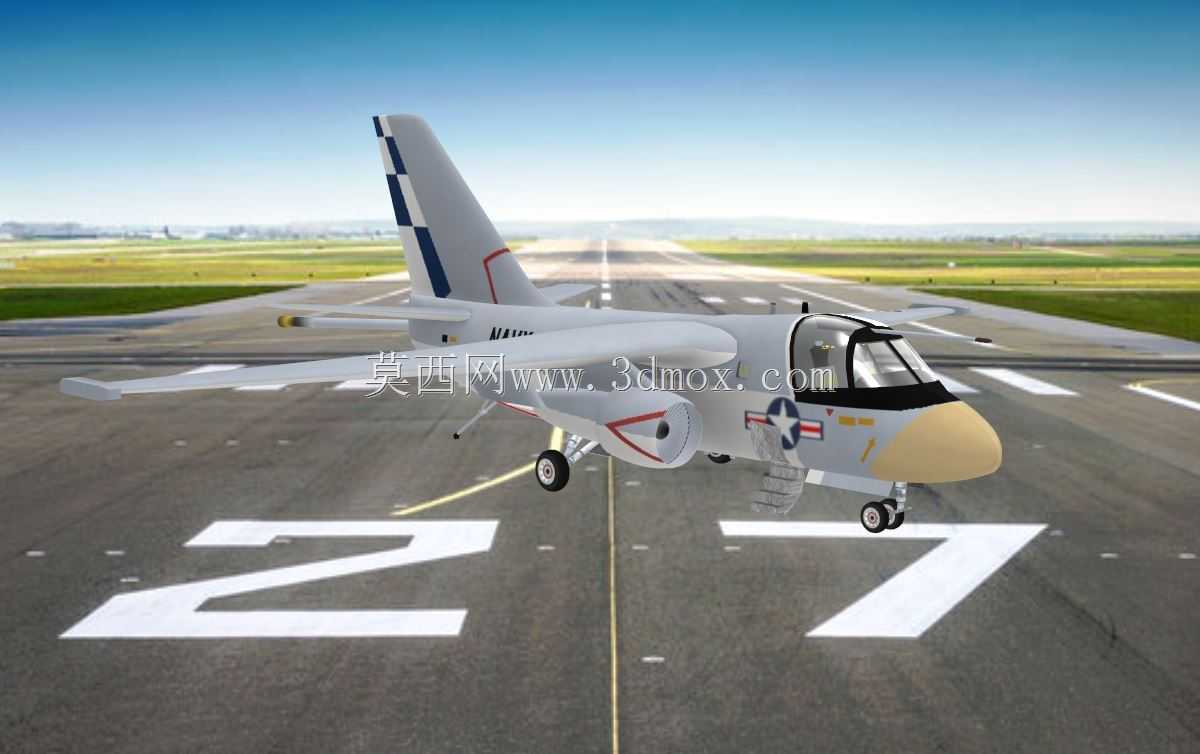

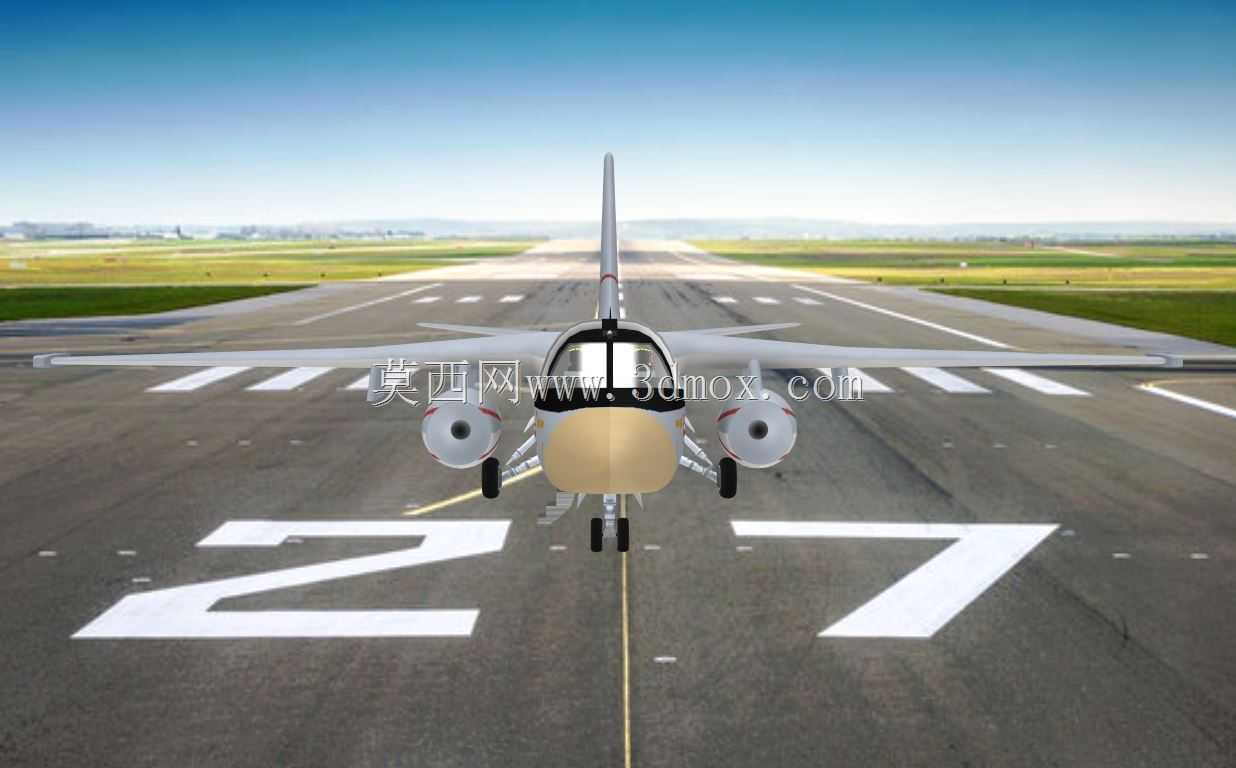

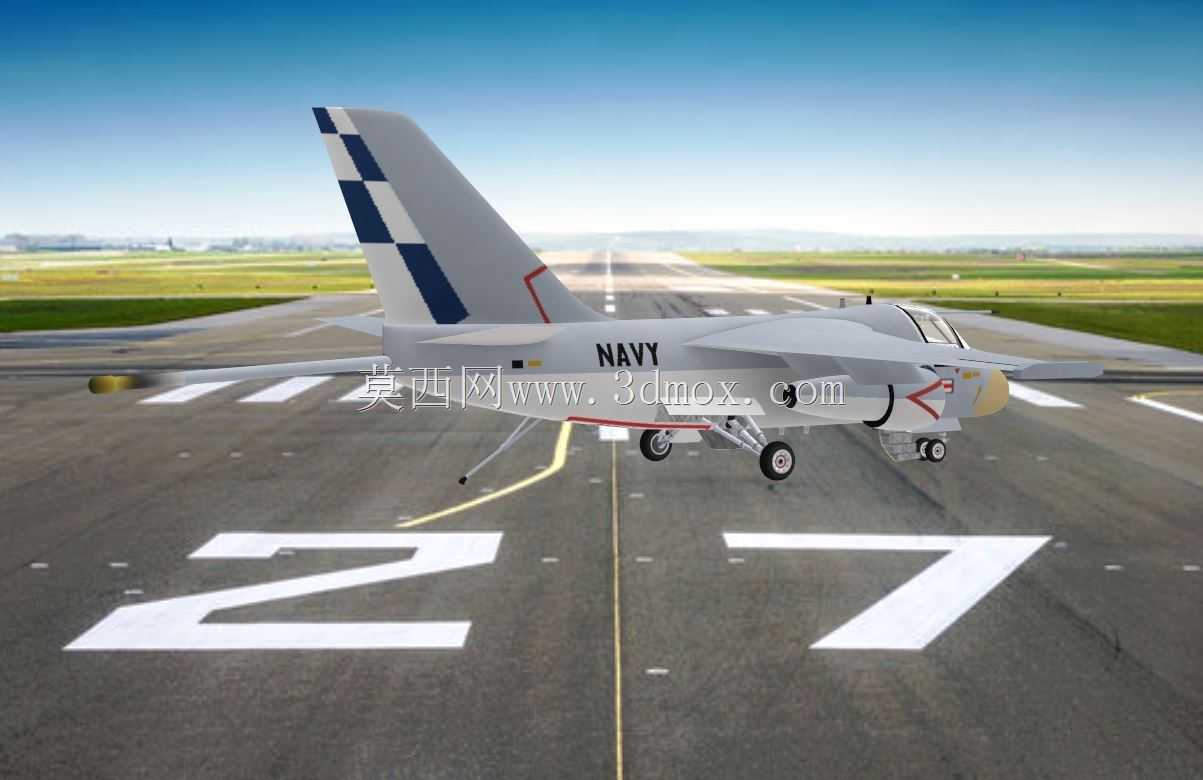

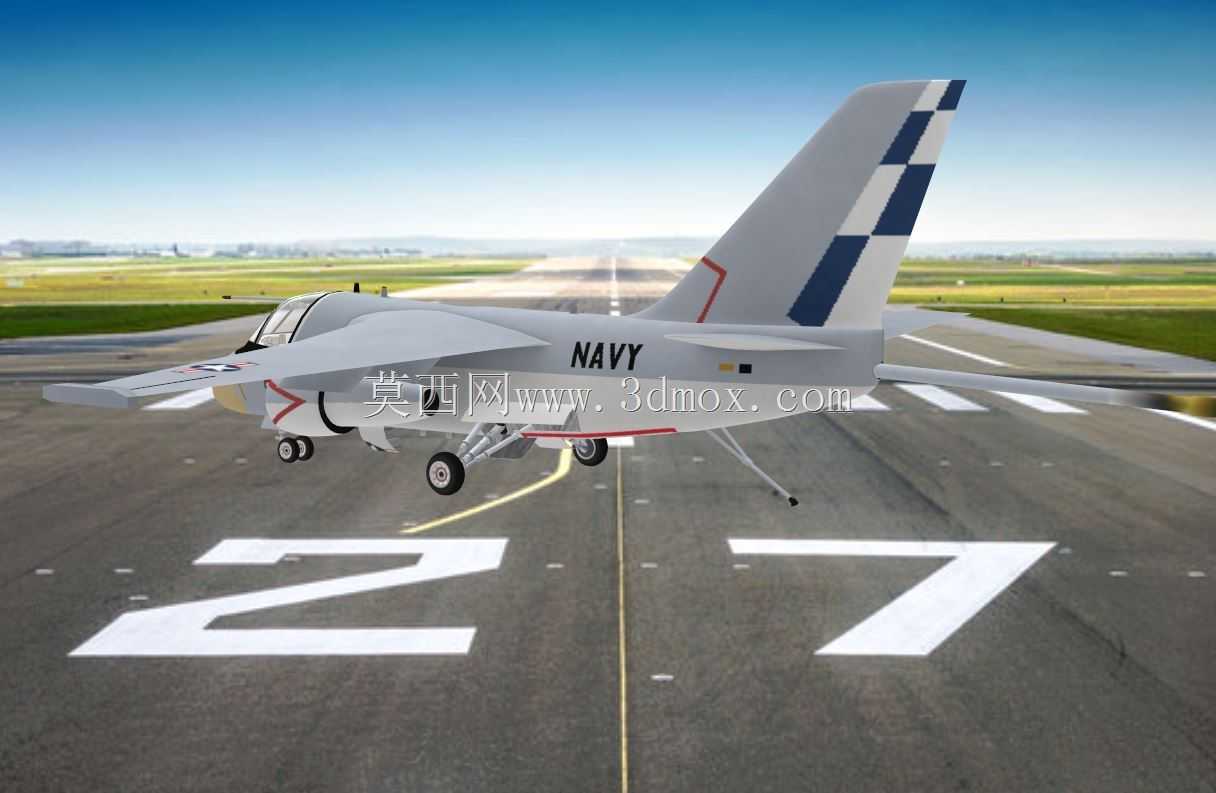

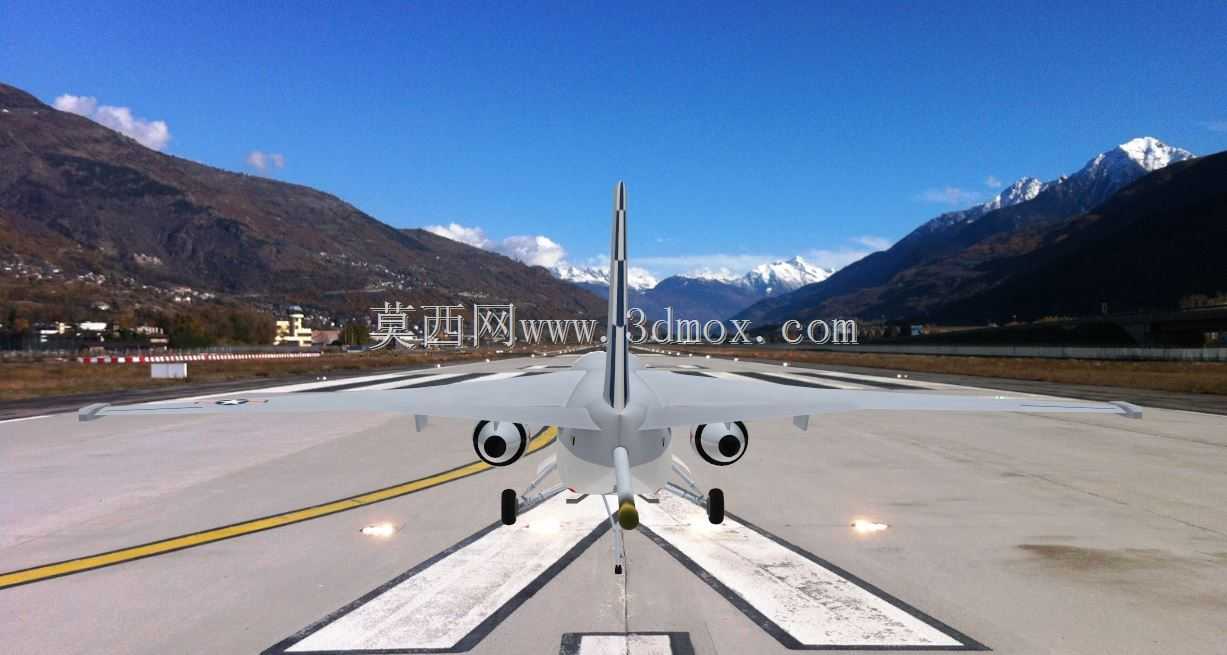

　　起落架采用前三点式，前起落架为双轮、主起落架为单轮结构，着舰钩位于后机身下方，承受拦阻着舰时的巨大冲击载荷。建模时需注意起落架舱门的开合关系、起落架收放轨迹与机身内部结构的干涉检查，以及着舰钩与尾锥的相对位置。发动机短舱吊挂于机翼下方，进气口、尾喷口与机翼挂架的衔接曲面需要保证光顺过渡。

　　整机尺寸方面，S-3翼展约20.9米，机长约16.3米，机高约6.9米，折叠后翼宽缩减至约9米量级，空重约12吨，最大起飞重量约23.8吨。这些边界尺寸决定了其在航母升降机、机库甲板和弹射器站位上的适配关系，也是舰载机总体布置中必须反复校核的安装约束。

　　在实际使用场景中，S-3通常从航母弹射起飞，在距编队一定半径范围内执行低空反潜巡逻，利用声呐浮标阵面和磁异探测器对水下目标进行三角定位，发现潜艇后投放鱼雷实施攻击。后期改进型还承担了海上加油、电子侦察和对海监视等任务，平台通用性较强。

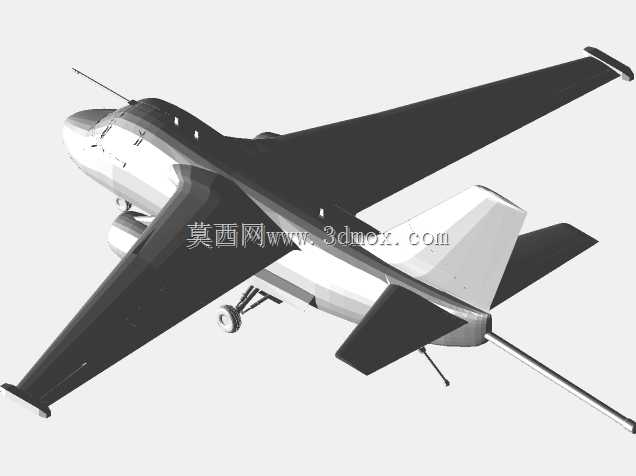

　　建模过程中，机身蒙皮的分块线、维护口盖、机翼折叠缝、尾翼操纵面铰链以及机身表面的海军标识与战术涂装，都应按真实比例布置。座舱风挡的多块玻璃框架、机头下方的传感器窗口、机背天线布局和尾部探测杆收放机构，是提升模型真实感的关键部位。结构树搭建时建议按机身、机翼、尾翼、起落架、动力短舱、探测设备、外挂物等模块分组，便于后续折叠状态、起落架收放状态和外挂构型的切换展示。
