相位滞后齿轮离合传动机构

　　这套传动机构的核心诉求，是在输入端运动方向发生切换的瞬间，让输出端的动作相对输入产生一段可控的相位滞后，而不是简单地减速或增扭。实际工程里，这类需求常出现在需要缓冲换向冲击、协调多轴动作时序、或者让执行端在正反转交替时保留一段空程再跟随的场合。做自动化节拍设计的人都清楚，电机频繁正反转时，如果负载端立刻刚性跟随，齿轮啮合面会在反向瞬间承受冲击载荷，键连接和轴承也容易过早疲劳；引入滞后环节后，输入端先走过一段预定行程，离合器完成接合或脱开，输出端再按既定相位动作，整个换向过程就柔和得多。

　　从结构布置看，机构采用筒状壳体包容多组平行轴与齿轮系，内部并不是单一的定轴减速，而是通过一系列齿轮与离合器的组合来实现相位关系的切换。多根轴沿圆周方向分布，轴间用齿轮传递运动，离合器则负责在特定转角范围内切断或恢复扭矩通路。这种布局的好处是轴向尺寸紧凑，径向空间被充分利用，输入输出轴可以按设备接口需要布置在端盖两侧或同侧，方便塞进对长度敏感的执行机构里。

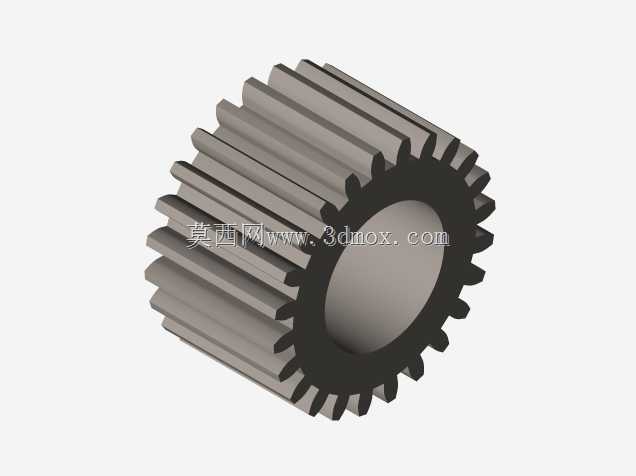

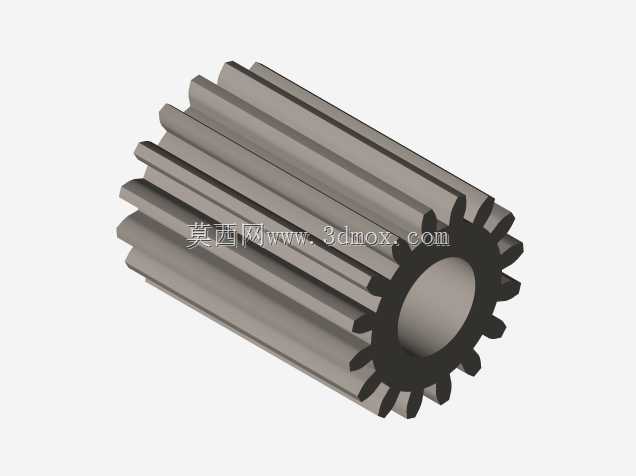

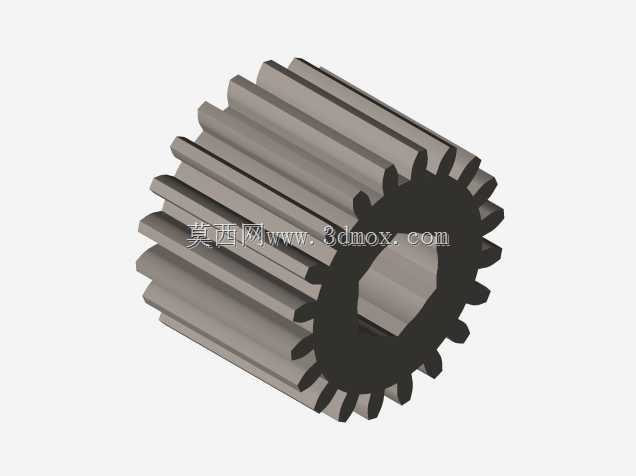

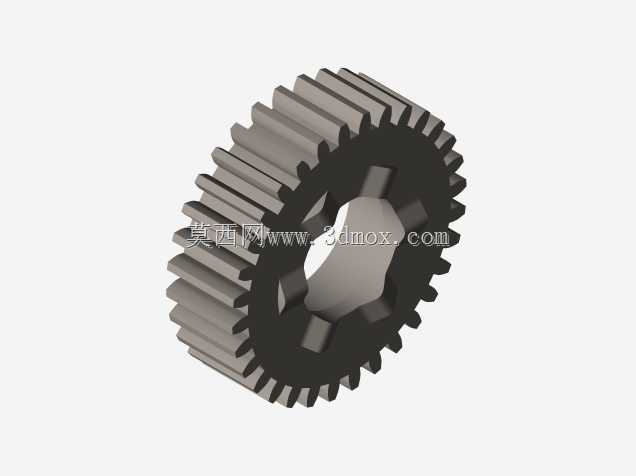

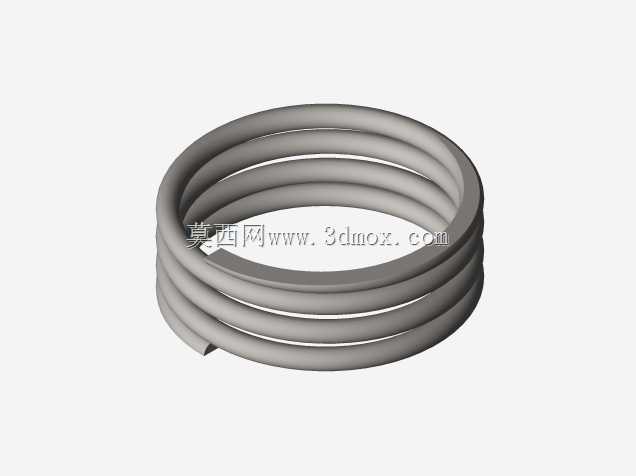

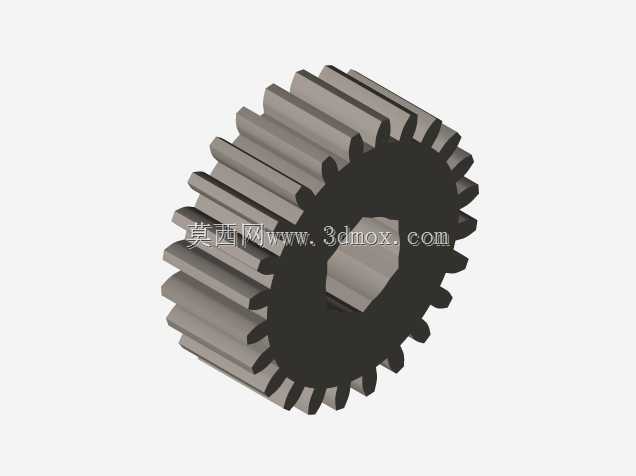

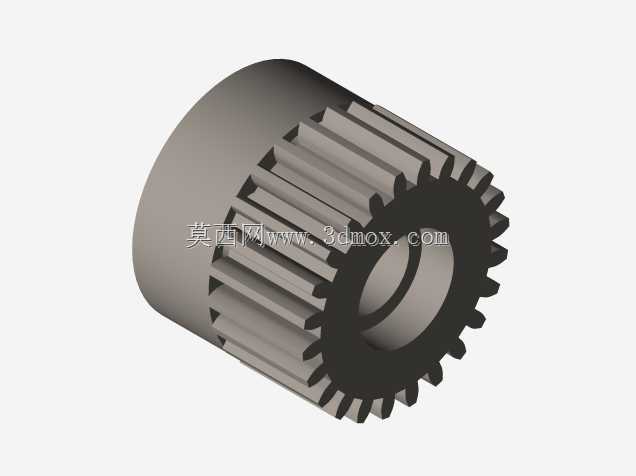

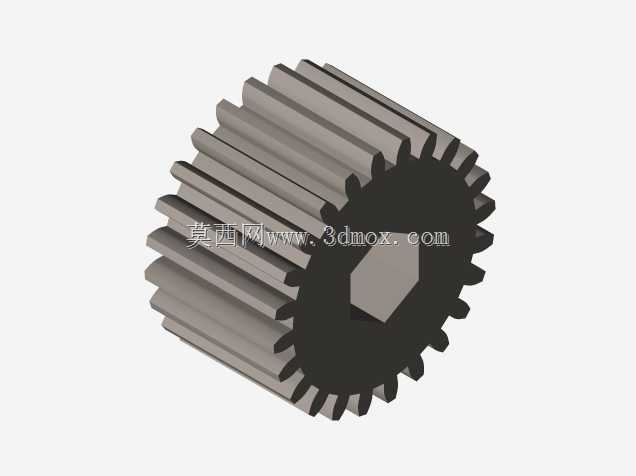

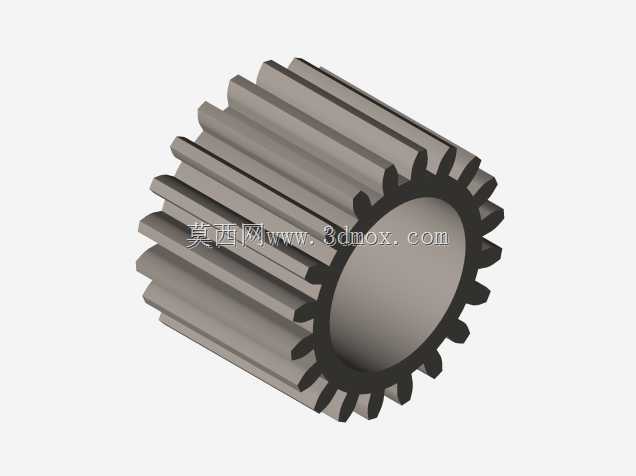

　　设计思路上，相位滞后量本质上由离合器空程角和齿轮传动比共同决定。建模时需要先明确输入轴正转、反转两个工况下，动力经过哪几条齿轮支路传递，哪一段靠离合器锁止、哪一段允许相对滑转。齿轮参数的选配不仅要满足速比，还要保证各轴中心距在壳体内部互不干涉，轴承位、挡圈槽、轴肩定位都要留出足够的装配空间。离合器的布置位置尤其关键，放在高速级还是低速级，直接决定它所承受的扭矩大小和滞后角度的稳定性；放在高速级时离合器尺寸可以更小，但对啮合间隙更敏感，放在低速级则承载更稳、空程角换算到输出端更直观。

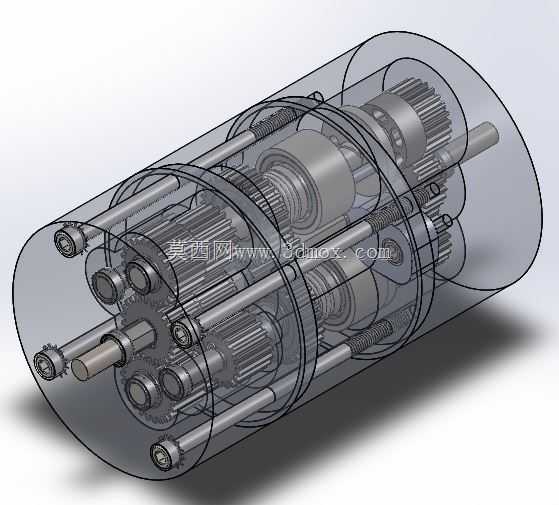

　　外形与安装边界方面，整机呈圆柱形封闭结构，外壳主要起包容润滑、支撑轴系和隔绝异物的作用，透明表达只是为了展示内部齿轮与拉杆的相对位置，实际投产时壳体多采用金属或高强度工程材料。安装时需要重点核对两端轴伸的直径、伸出长度和键槽方位，壳体上的紧固拉杆沿圆周均布，既承担轴向拉紧，也决定了端盖与筒体的同轴度。外围设备预留的安装孔位应当避开这些拉杆和轴端，径向还要给齿轮顶圆与壳体内壁之间保留合理间隙，避免热胀或润滑脂堆积造成摩擦。

　　功能特性上，这套机构不追求大速比，而是强调运动方向变化时的时序可控。输入连续往复摆动或旋转时，输出端会在方向切换点附近表现出明显的相位差，待离合器完成状态转换后再同步跟随。这种特性可以用于机械手关节的柔顺换向、包装设备中执行件的避让动作、以及需要两路运动严格错开相位的联动装置。齿轮系承担定比传动与扭矩分配，离合器承担状态切换，两者配合后，机构既能传递确定的运动关系，又能在换向瞬间提供缓冲。

　　建模过程中，轴系的同轴度、齿轮啮合侧隙、离合器行程是三个需要反复核对的环节。侧隙过小，换向卡滞且润滑不良；侧隙过大，滞后角波动明显，输出相位不准。离合器接合段的行程要与齿轮空程角匹配，保证输入转过预定角度后扭矩才能可靠传递到输出。轴承选用则要兼顾径向齿轮力和少量轴向力，端盖处需考虑密封，防止润滑脂外泄。整体来看，这是一种把齿轮定比传动与离合相位控制集成在紧凑筒体内的机构方案，结构清晰、动作逻辑明确，适合作为需要换向滞后与时序协调的机械装置核心传动单元来参考和细化。
