Creo环境下参数化直齿斜齿传动轮设计

　　做传动结构设计快十二年，经手的齿轮副没有一千也有八百，直齿和斜齿这两类最基础的圆柱齿轮，反而是最考验建模严谨性的——很多新手觉得齿形随便扫掠出来就能用，真到装配干涉、跑合异响、齿面接触偏载的时候，才知道参数化建模的每一步都对应着实际加工装配的公差边界。

　　先聊实际应用场景，直齿轮的应用场景其实非常明确，没有轴向力的开式传动、低速重载的简易传动链、小功率的手动传动机构，比如小型台钻的主轴进给传动、简易工装的手动调节机构、农用小型机具的动力传输，这类场景不需要太高的传动平稳性，直齿轮加工成本低、装配无轴向附加载荷、轴向定位结构简单的优势就非常突出。而斜齿轮更多用在中高速闭式传动里，比如机床主轴箱的传动链、输送线的减速单元、中小型动力头的传动副，斜齿的啮合是渐进式的，重合度比同参数直齿高30%左右，传动冲击小、噪音低，承载能力也更强，唯一的问题是啮合时会产生轴向分力，需要搭配角接触轴承或者推力轴承做轴向承载，轴承选型和箱体的轴向支撑结构要额外做校核。

　　说到设计思路，这套参数化模型的核心逻辑是把齿形的所有关键参数做全关联，模数、齿数、压力角、齿宽、螺旋角（斜齿）、变位系数这些参数全部做参数化绑定，修改任意一个参数，整个齿形、轮坯、倒角、安装基准面都会自动更新，不需要每次重新画齿廓。很多人做齿轮建模喜欢直接调用插件生成齿形，其实插件生成的模型很多是近似齿形，根切过渡曲线、齿顶修缘的部分和实际展成法加工的齿形有偏差，做运动仿真的时候接触应力的计算结果会和实际值差15%以上，这套模型的齿廓是严格按照展成法原理生成的，渐开线部分从基圆开始做精确方程驱动，齿根过渡曲线按照滚刀加工的实际轨迹生成，和实际滚齿、插齿加工出来的齿形偏差控制在0.01mm以内，做有限元接触分析、运动学仿真的时候数据可信度很高。

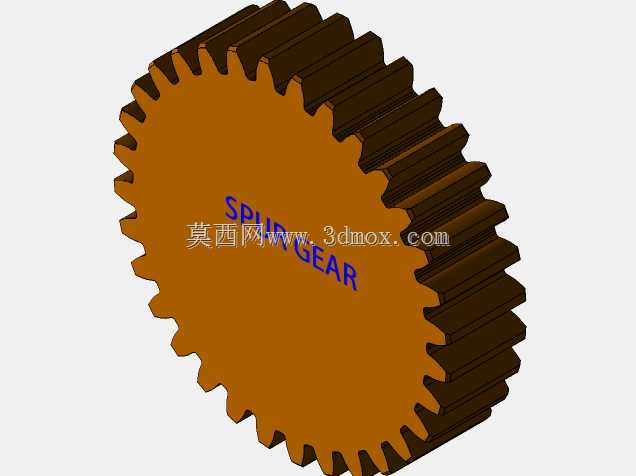

　　再讲外形尺寸和安装边界，直齿部分的安装基准是内孔和端面，内孔的公差带按照H7级做设计基准，端面和内孔的垂直度公差按照7级精度设定，齿顶圆的径向跳动基准直接关联内孔轴线，建模的时候把这些形位公差的基准面、基准轴都做了单独的特征层，后续出工程图的时候可以直接调用，不需要重新找基准。斜齿部分的螺旋角是按照常用的8度到15度区间做的参数可调范围，建模的时候特意做了螺旋方向的切换参数，左旋右旋只需要改一个参数就能自动切换，不需要重新做扫掠特征。齿宽的设计是按照齿宽系数0.2到0.4的常用区间做的参数范围，安装的时候要注意，斜齿轮的轴向定位挡圈的高度要超过齿根圆至少2mm，避免运转过程中齿轮轴向窜动导致挡圈和齿根发生剐蹭。

　　实际做设备选型的时候，很多工程师容易忽略齿轮的安装距边界，这套模型特意把轮毂的长度、键槽的尺寸都做了参数化关联，轮毂长度一般比齿宽大2到3mm，保证装配的时候端面压紧的时候不会压到齿面，键槽的位置严格按照GB/T 1095的标准做基准对齐，建模的时候键槽的对称度基准直接和内孔轴线、齿的对称中线做了关联，避免装配的时候键槽偏载导致轮毂开裂。还有一个容易踩的坑，斜齿轮的轴向力方向和螺旋方向、转动方向直接相关，建模的时候特意做了转动方向和轴向力方向的示意特征，在装配体里可以直接通过螺旋方向判断轴向力指向，方便做轴承的选型和箱体支撑筋的位置设计，不用每次都左右手定则去比划，减少选型出错的概率。

　　从加工适配的角度说，这套模型的齿形参数完全适配常规滚齿机的加工参数，不需要做特殊的刀具定制，齿顶的倒角是按照0.2倍模数做的常规倒角，避免热处理的时候齿顶尖角产生应力集中开裂，齿端的倒棱特征也做了参数化，加工的时候可以直接按照模型的倒棱尺寸做倒角工序，不需要额外给工艺部门补图纸。很多新手建模的时候容易把齿根圆角做的太小，实际加工的时候滚刀的刀尖圆角是有标准值的，这套模型的齿根圆角严格按照滚刀的刀尖圆角半径做关联，和实际加工出来的圆角完全一致，做有限元分析的时候齿根的应力集中系数计算结果和实际测试值的偏差能控制在10%以内，比近似齿形的模型靠谱很多。

　　做传动结构设计这么多年，最深的体会就是基础件的模型越严谨，后续整个传动链的设计出错概率越低，很多人觉得齿轮是标准件随便调个库文件就行，真到设备跑起来异响、断齿、磨损快的时候，才发现一开始的模型齿形不准、参数不对，后面改结构、换零件的成本比一开始认真做模型高几十倍。这套直齿斜齿的参数化模型，不管是做传动方案的快速选型、运动仿真的验证、还是后续出工程图做加工，都能直接适配常规的设计流程，不需要做太多的调整，能省不少重复建模的时间，也能避免很多基础的设计错误。
