双啮合直齿轮传动演示机构

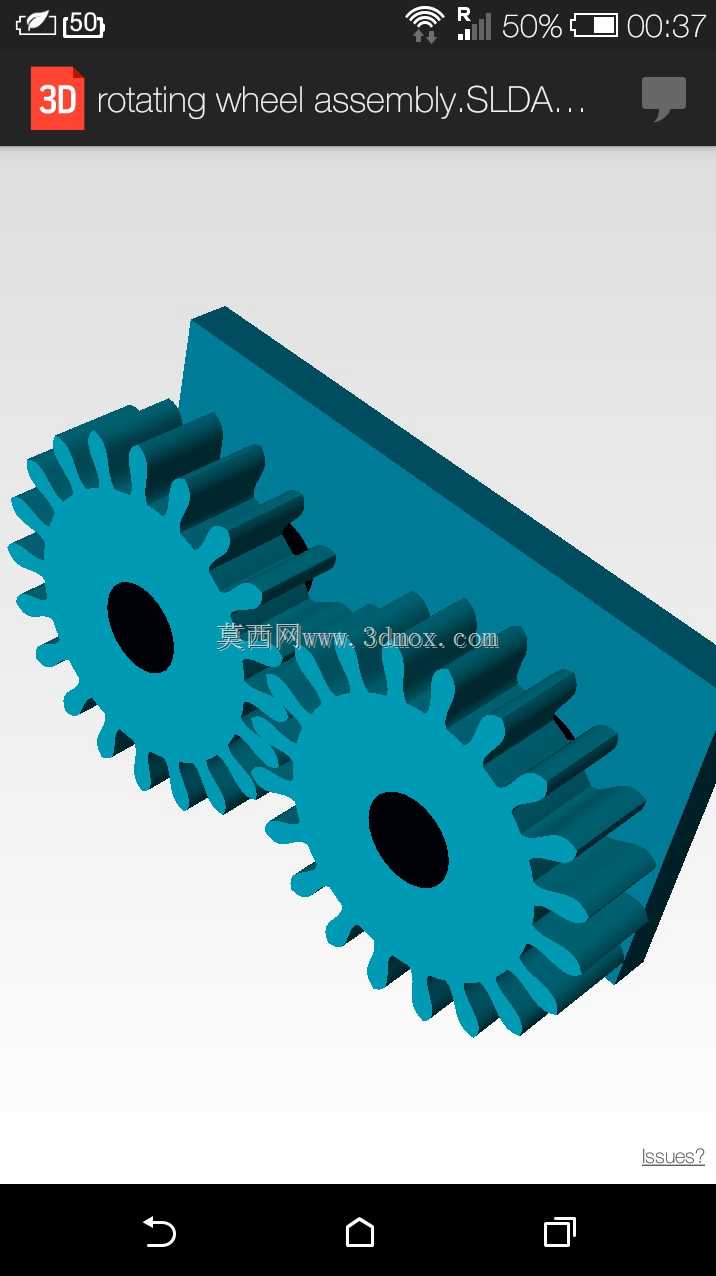

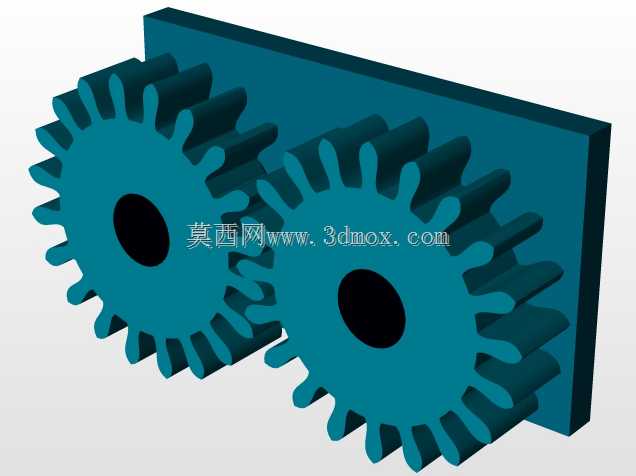

　　这套齿轮传动演示结构，核心由两个参数完全一致的直齿圆柱齿轮与一块一体式安装基板构成，所有齿形、轴孔、安装位均在三维环境中完成全参数化建模，可直接用于运动仿真验证啮合逻辑，也可作为小型传动工位的原理参考。从实际落地场景来看，这类小模数直齿轮副最常出现在桌面级轻工设备的动力传递环节：比如小型包装线的分度拨料工位、3D打印机的挤出送料机构、教学实训台的传动示教模块，以及小型非标工装里需要同步对转的开合执行端。两个齿轮的中心距在建模阶段就按照标准渐开线直齿轮的无侧隙啮合要求计算锁定，基板上预留的两个轴孔同轴度、孔位间距公差都在草图中做了几何约束，后续出工程图时可以直接标注形位公差，不需要二次调整装配关系。

　　设计思路上没有采用复杂的斜齿或者行星轮系，完全围绕“直观展示外啮合齿轮反向同步转动”这一核心需求展开：轮齿采用标准渐开线齿廓，齿顶高、齿根高、压力角均取通用机械设计的常规取值，避免非标齿形带来的加工适配问题；齿轮中心的通孔为标准光轴安装位，可直接穿入对应直径的支撑转轴，轴端搭配卡簧或者紧定螺钉即可完成轴向固定，不需要额外设计复杂的轮毂结构。基板的轮廓做了切角避让，整体厚度覆盖齿轮安装后的轴向投影范围，既作为两个齿轮的安装承载基准，也能在运动时阻挡杂物误入啮合区域，顺带起到简易防护的作用。

　　从安装边界来看，整套机构的外轮廓尺寸由两个齿轮的齿顶圆直径与中心距共同决定：建模时两个齿轮的齿顶圆在啮合位置完全不发生干涉，转动过程中齿面依次进入啮合、退出啮合，侧隙控制在模拟运转无卡滞的合理区间。基板上的两个安装孔孔距与齿轮中心距完全重合，现场安装时只需要先把两个转轴压装或者锁固在基板孔位，再将齿轮分别固定在轴端，手动盘动其中一个齿轮，就能验证另一个齿轮的反向同步转动效果，不需要反复调整轮系位置。

　　功能特性层面，这套结构没有多余的冗余零件，传动路线极短，动力从其中一根轴输入之后，通过轮齿啮合直接将等转速、反方向的扭矩传递到另一根轴，传动比恒定为1:1，适合需要两个执行件同步对向运动的工位：比如工装夹具的双向同步夹爪、小型料仓的对开挡板、教学实验里的齿轮传动原理演示件。建模过程中所有配合关系都按照实际装配逻辑添加：齿轮内孔与转轴做同轴心配合，齿轮端面与基板表面做重合配合，两个齿轮之间添加机械齿轮啮合配合，进入运动仿真环境后给定输入轴恒定转速，就能直接输出两个齿轮的角速度、齿面接触位置变化，验证传动过程中是否存在干涉、顶齿或者转速波动。

　　外形细节上，轮齿的齿根位置做了微小圆角过渡，避免应力集中，实际加工时不管是采用3D打印快速成型做演示件，还是用尼龙、45号钢切削加工做实际负载件，这个圆角都能大幅降低齿根处的断裂风险。基板的边缘做了均匀壁厚处理，安装孔周围没有薄型脆弱结构，锁紧紧定螺钉或者压装转轴时不会出现基板开裂的问题。整套结构没有复杂的曲面特征，所有特征均为拉伸、切除、阵列生成，对加工工艺的适配性很强，既可以用于机械基础教学中讲解渐开线齿轮啮合原理，也可以嵌入到小型非标设备里作为同步对转的动力传递单元，在低负载、需要直观展示传动关系的工位上，这种极简双齿轮直连方案的维护成本远低于多级减速轮系，故障点仅存在两个转轴与啮合齿面，日常巡检只需要确认齿面润滑状态、转轴无窜动即可，不需要拆解复杂的箱体结构。
