燃料卡车接地联锁防爆控制装置

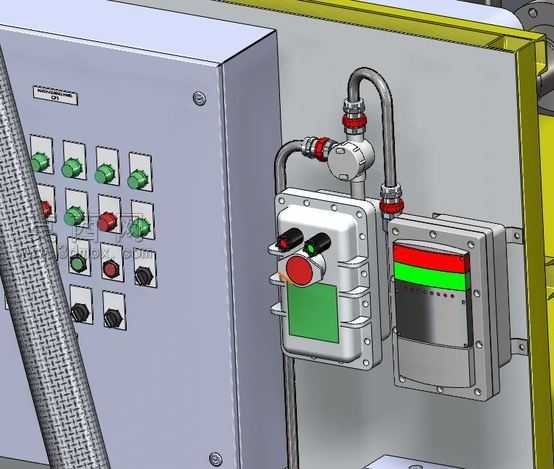

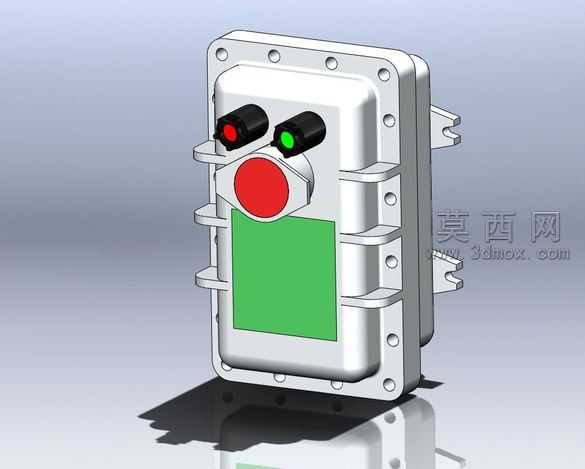

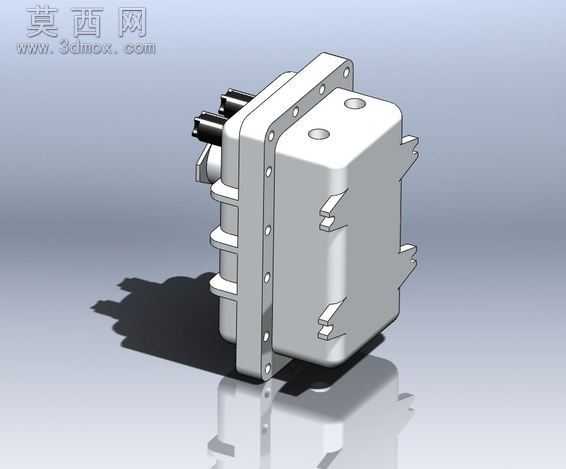

本模型为燃料运输卡车配套的接地联锁控制装置，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循车载防爆电气设备的结构设计规范，完整还原了装置的每一处细节特征。模型整体采用铸铝隔爆壳体结构，建模时先通过草图绘制壳体的外轮廓与安装基准，利用拉伸、拔模、圆角特征构建壳体的主体外形，再通过阵列特征完成壳体周边均匀分布的紧固螺栓孔设计，保证隔爆面的加工余量与结构强度符合防爆要求。壳体侧面设计有快装式安装卡扣，通过扫掠与切除特征完成卡扣的卡槽与定位结构，可实现装置在卡车车架上的快速挂载与拆卸。装置正面的操作部件建模精细，两个带指示灯的控制按钮分别采用红、绿配色的指示灯罩，通过旋转、包覆特征还原按钮的防滑纹理与透光结构，中间的大尺寸红色急停按钮采用蘑菇头造型，建模时添加了按钮的复位弹簧安装位与旋转锁止结构细节，下方的绿色标识区域采用贴花渲染效果模拟设备的操作说明铭牌区域。材质渲染阶段，壳体主体赋予磨砂铸铝合金材质，调整金属粗糙度与反射参数还原铸铝件的哑光金属质感，按钮部件分别赋予黑色阻燃工程塑料、红色/绿色透光PC材质，急停按钮赋予醒目的红色哑光塑料材质，安装卡扣与螺栓赋予镀锌钢材材质，通过场景打光模拟工业产品展示的柔和光照，添加地面反射效果突出装置的立体轮廓与结构层次。设计思路上，该装置聚焦燃料卡车装卸作业的静电接地安全联锁需求，所有操作部件的布局符合车载操作的人机工程要求，隔爆壳体的壁厚、螺栓间距、接合面宽度均满足防爆电气设备的设计标准，整体结构紧凑，安装固定方式可靠，既能够适应卡车行驶过程中的振动工况，也可在易燃易爆的燃料作业环境下稳定实现接地状态检测、联锁控制的功能，模型完整保留了各部件的装配关系，可直接用于后续的工程图导出、结构仿真验证与产品样机加工参考。
