BUCK拓扑DCDC降压变换器结构设计

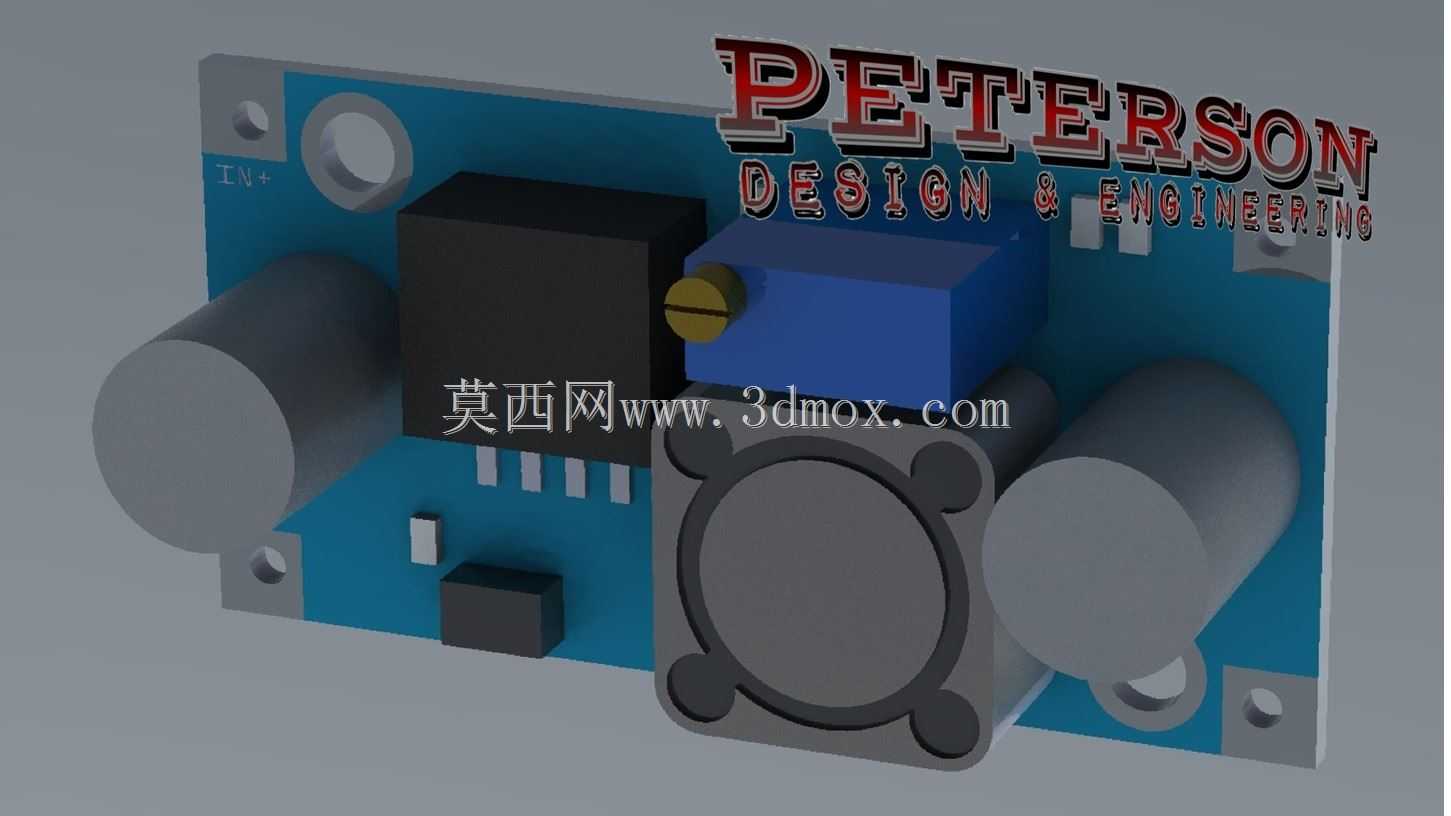

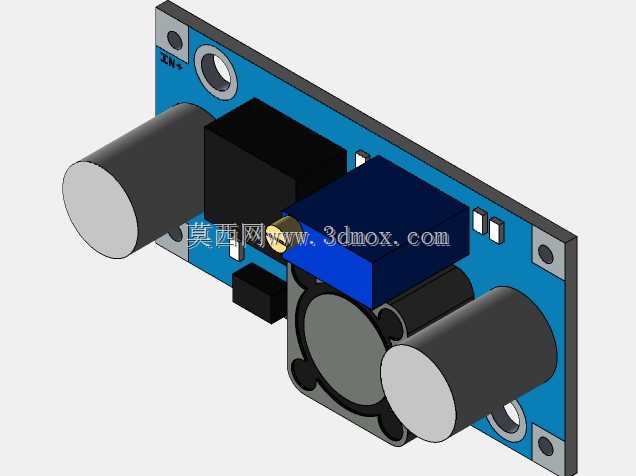

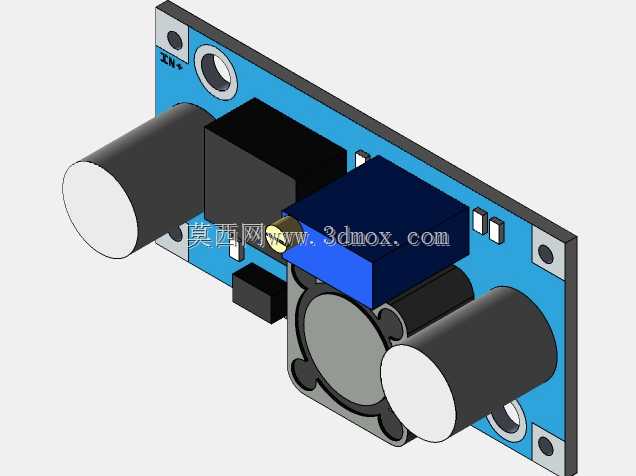

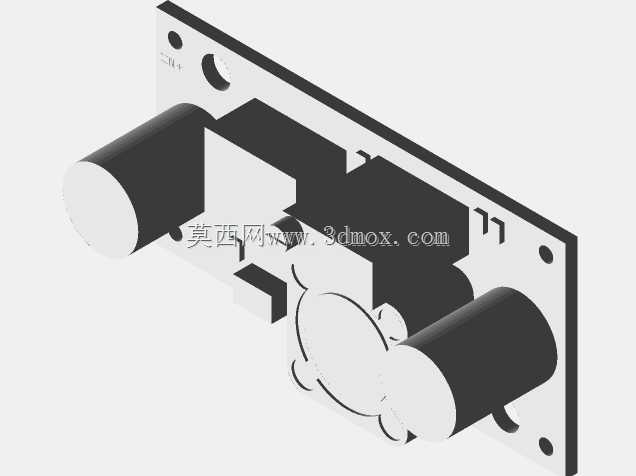

　　这款降压型DCDC变换单元的三维结构，完整还原了小功率BUCK拓扑电源的实体布局逻辑，可直接用于消费类电子、小型通讯终端、便携检测设备的电源链路预演，在实际工程场景中，这类模块常被嵌入到手持巡检设备、车载小型传感节点、低压工控采集终端的内部，承担将12V/24V母线电压转换为5V/3.3V等后级芯片可用工作电压的作用，避免后级主控、传感芯片因输入电压过高出现过压损毁。从结构设计逻辑来看，整个模块以FR-4环氧玻纤板作为承载基底，板边预留的两个对称安装孔，适配M3规格的铜柱或自攻螺丝固定，安装孔中心距匹配市面通用小尺寸电源模块的安装边界，可直接替换同封装的线性稳压单元，无需重新调整设备内部的安装筋位。

　　板上核心功率器件的布局完全遵循BUCK电路的电流环路最小化原则，输入端两颗大容量铝电解电容紧贴功率输入引脚布置，可最大限度滤除母线侧的纹波干扰，避免长走线带来的寄生电感引发开关尖峰；功率电感采用带磁屏蔽结构的绕线电感，底部预留足够的爬电距离，电感周边不布置敏感受控线路，可降低漏磁对周边模拟采样电路的干扰；输出端电容紧贴输出接线端布置，可快速响应后级负载的瞬态电流波动。板上的蓝色多圈可调电位器，用于调整输出电压的反馈分压比，结构上预留了螺丝刀调节的操作空间，无需拆解模块外壳即可完成输出电压校准；功率开关管与续流元件的散热面朝向板边开阔区域，在密闭壳体内部可借助空气对流完成自然散热，无需额外加装散热片即可满足1A以内持续输出的温升要求。

　　接线端采用直插式焊盘设计，可根据实际装配需求焊接插针或接线端子，适配不同设备内部的走线连接方式，板上丝印清晰标注了输入正负极、输出正负极的位置，可避免生产装配过程中出现反接错误。从安装边界来看，整个模块的外形尺寸控制在常规小功率电源模块的通用规格范围内，板上最高器件为输入端电解电容，整体高度不超过15mm，可嵌入到内部空间局促的手持设备壳体中，不会与壳体内侧的加强筋、电池仓等结构发生干涉。在三维建模过程中，所有元器件的外形尺寸均按照实际量产物料的实体尺寸1:1还原，焊盘位置、器件间距完全符合PCBA加工的工艺要求，可直接导出为结构干涉检查文件，用于整机装配阶段的空间校验，避免后续开模阶段出现元器件与壳体结构的干涉问题。

　　这类降压变换单元在实际应用中，还可根据负载需求调整电感、电容的参数选型，三维结构预留了不同规格元器件的替换空间，比如将普通电解电容替换为固态电容时，无需调整板上的安装孔位即可完成适配，大幅缩短衍生型号的开发周期。对于刚接触电源结构设计的工程师而言，这个模型可直观展示BUCK电路的器件布局逻辑，理解功率环路、散热路径、安装边界之间的平衡关系，避免在实际画板时出现器件布局不合理导致的EMC超标、温升过高、装配困难等常见工程问题。
