钣金折弯式通讯设备线缆固定夹结构

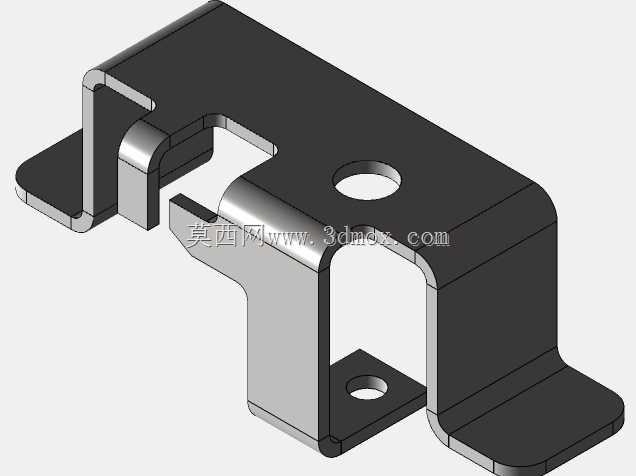

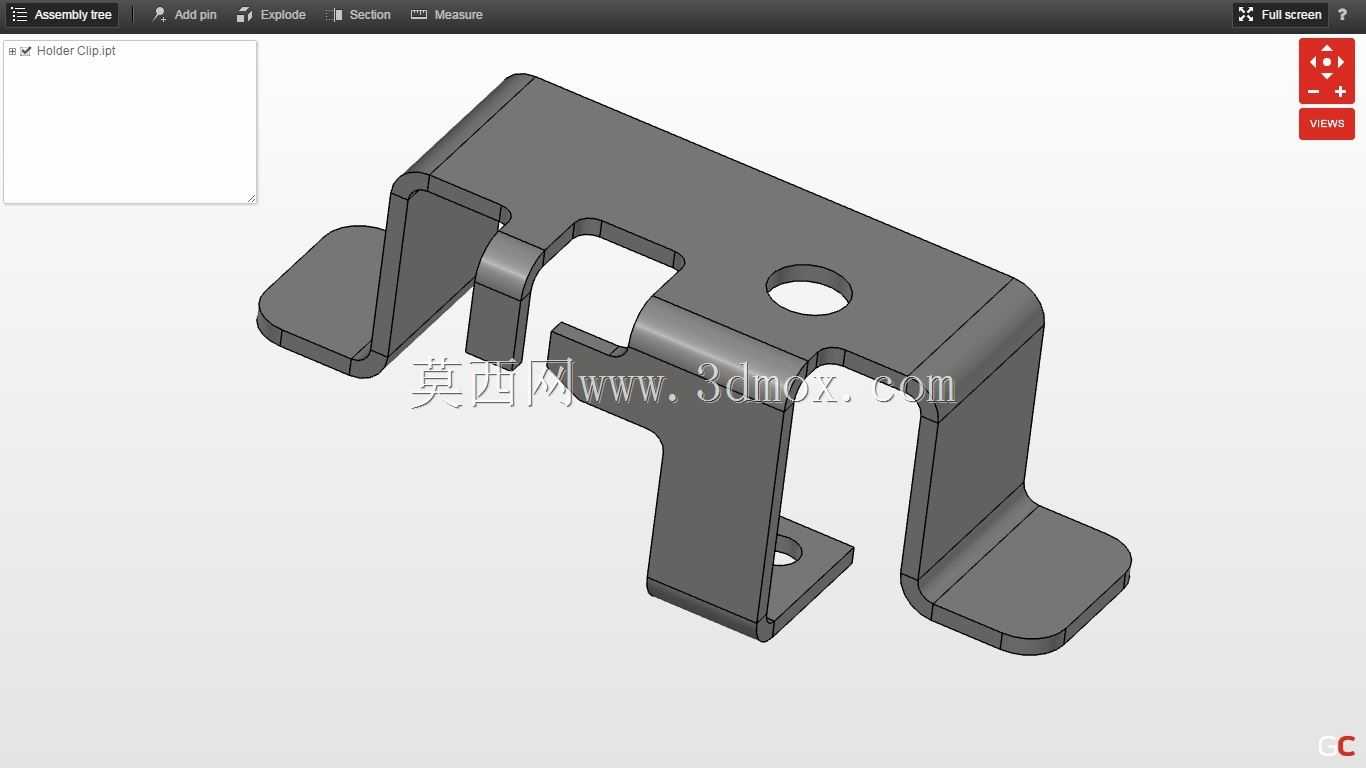

　　这类钣金固定夹多应用在通讯基站机柜、室内通讯配线架、终端通讯设备的内部走线场景中，核心作用是对布设的信号线缆、电源控制线进行位置约束，避免设备运输、运维过程中线缆移位拉扯接线端子，造成信号中断或者接触不良的故障。从结构设计来看，整体采用单块金属薄板经冲压、折弯一体成型，没有额外的拼接焊接工序，既可以控制零件的加工成本，也能避免焊接位置出现应力集中导致的结构断裂问题。零件两侧向下延伸出带圆角的支撑脚，两个支撑脚的端面共面，作为整个固定夹的安装贴合面，其中一侧支撑脚预留了圆形安装过孔，可通过自攻螺丝或者抽芯铆钉将夹体固定在设备的钣金安装梁、塑料走线槽侧壁上，安装时不需要额外加工复杂的定位结构，适配通讯设备内部常见的1.0-2.

　　0mm厚度的安装板材。夹体主体向上拱起形成线缆容纳腔，腔体内侧的折弯位置全部做了圆角过渡，不会对线缆外绝缘层造成割伤，中间位置预留的圆形通孔既可以作为扎带穿孔位，用来穿过尼龙扎带将腔体内的线束进一步捆扎固定，也可以作为定位孔，在自动化装配时配合工装定位销实现零件的快速上料定位。夹体前端的开口卡扣结构采用了渐进式的导入斜角设计，线缆布设时不需要完全拆卸固定夹，只需要将线缆顺着斜角压入容纳腔即可完成初步卡装，后续再通过扎带锁紧，能大幅提升现场布线的装配效率。设计时需要重点控制几个关键尺寸边界：两个支撑脚的外开尺寸要匹配设备内部的安装孔位间距，通常这类适配6s类通讯场景的固定夹，支撑脚间距控制在30-40mm区间，

　　可兼容多数小型通讯终端的内部安装空间；夹体拱起的内腔高度要匹配所固定线束的最大外径，避免内腔过小压伤线缆，或是内腔过大导致线缆固定后出现窜动；卡扣位置的开口宽度要比所固定线束的最小外径小1-1.5mm，保证卡装后不会出现线束自行脱出的问题。零件的所有外露棱边都做了倒钝处理，没有尖锐的冲切毛边，既可以避免装配时划伤操作人员，也能防止长期使用过程中棱边割破线缆绝缘层造成短路风险。从受力角度分析，这种一体折弯的钣金结构在垂直于安装面的方向上可承受不低于50N的线缆拉扯力，完全满足通讯设备内部线缆固定的受力要求，同时钣金材质本身具备一定的弹性变形能力，在线缆受到意外拉扯时可以通过微小的结构变形吸收冲击力，不会出现硬脆断裂的问题。

　　在实际选型应用中，这类固定夹不需要搭配额外的缓冲衬垫，直接卡装线缆即可，相比传统的螺丝固定式线夹，零件数量更少，装配工序更短，非常适合通讯设备大批量流水线装配的生产节奏，同时金属材质的固定夹相比塑料线夹具备更好的耐温性能，可在-40℃到85℃的通讯设备工作温度区间内长期使用，不会出现低温脆化、高温软化失效的问题，适配户外基站、机房设备等多种不同的工作环境。
