桌面式路由器安装固定塑料底座结构

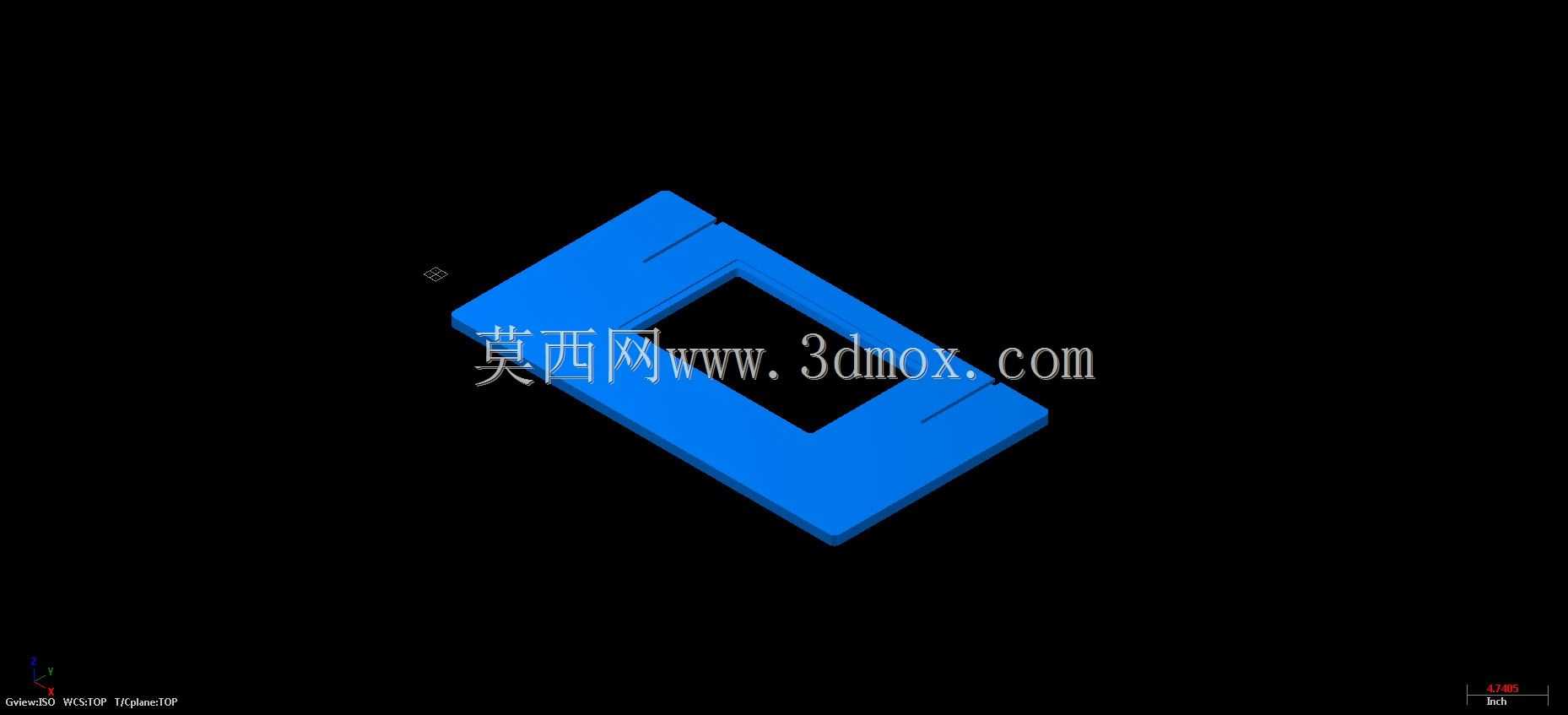

　　日常办公与家庭网络部署场景中，桌面放置的路由器往往存在线缆拉扯移位、表面积灰难清理、摆放角度影响信号覆盖的问题，这款路由器桌面固定底座的设计，正是针对这类实际使用痛点展开的结构优化。从结构形态来看，整体采用矩形框式承载设计，中间预留的镂空区域并非单纯的减重设计，实际是为路由器底部的散热格栅预留对流空间，避免底座完全封堵设备底部散热通道，长时间高负载运行时，空气可通过镂空区域形成自然对流，带走路由器主板与芯片产生的积热，相比全平面承托的底座，散热效率提升明显。底座四周设置的凸起挡边，高度控制在8mm左右，既可以对路由器本体形成侧向限位，避免日常擦拭桌面、拉扯网线时路由器从底座上滑落，又不会遮挡路由器侧面的接口区域，插拔网线、

　　电源适配器时不会被挡边干涉，操作空间充足。底座上对称分布的四个卡槽结构，是针对路由器底部自带的定位胶柱设计的，安装时无需额外螺丝固定，只需将路由器底部的定位柱对准卡槽按压到位，即可完成装配，拆卸时向上轻提路由器即可分离，日常清洁底座或者调整设备位置时操作十分便捷。考虑到桌面使用场景的防滑需求，底座底部四个角位预留了防滑胶垫的安装槽，装配3mm厚的橡胶防滑垫后，底座与木质、玻璃、金属桌面之间的静摩擦系数可提升至0.6以上，即使网线受到较大的侧向拉扯力，底座连带路由器也不会出现滑移。从安装边界来看，这款底座的整体外轮廓尺寸控制在180mm×120mm范围内，占用桌面空间极小，不会与桌面放置的显示器支架、笔筒、文件架等物品产生空间干涉；

　　底座整体厚度为12mm，承托路由器后整体高度增加量很小，不会遮挡显示器下方的视线，也不会影响桌面其他物品的摆放布局。设计过程中针对塑料注塑成型的工艺特性做了多处优化，所有转角位置都做了R1.5mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也去除了尖锐边角，日常挪动时不会划伤桌面或者刮伤手部；底座的壁厚均匀控制在2mm，既保证了足够的结构强度，承托1.5kg以内的桌面式路由器不会出现形变，又能避免注塑过程中出现缩痕、翘曲等成型缺陷，量产时良率更高。在实际工程应用中，这类底座结构不仅可以用于家用桌面路由器的固定，同结构形式稍作尺寸调整后，也可用于桌面式交换机、小型光猫、桌面AP等通讯设备的承托固定，结构通用性较强。

　　不同于壁挂式安装支架需要在墙面打孔破坏装修，这款桌面底座完全免打孔安装，放置在桌面即可使用，对于租房用户、不想破坏墙面的办公场景十分友好。结构设计时还考虑了线缆的走线需求，底座后侧的挡边位置预留了15mm宽的走线缺口，路由器的电源线、网线可以从缺口位置顺出，线缆可以沿着桌面边缘整理，不会出现线缆在底座下方杂乱堆叠的情况，桌面整洁度更好。从受力角度分析，框式结构的抗弯性能优于同重量的平板结构，即使受到意外的竖向冲击力，比如物品掉落砸到路由器上，底座也能通过框体的形变吸收部分冲击力，减少路由器本体受到的冲击载荷，对设备形成一定的防护作用。卡槽的尺寸公差控制在±0.1mm，与路由器底部定位柱的配合间隙适中，既不会因为间隙过小导致装配困难，也不会因为间隙过大导致路由器在底座上出现旷量晃动，长期使用也不会出现磨损松脱的问题。
