双气缸立式微型注塑成型设备结构

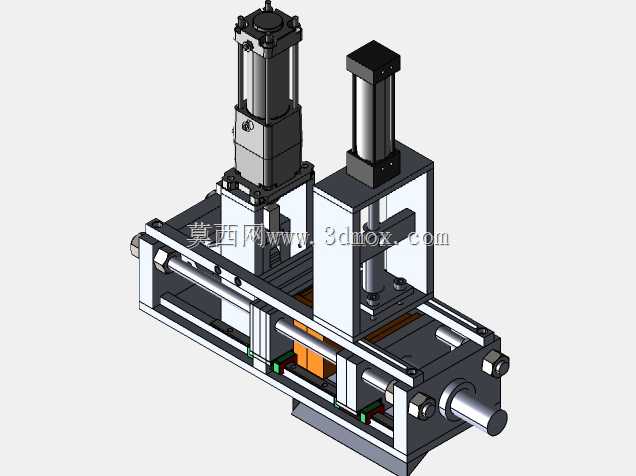

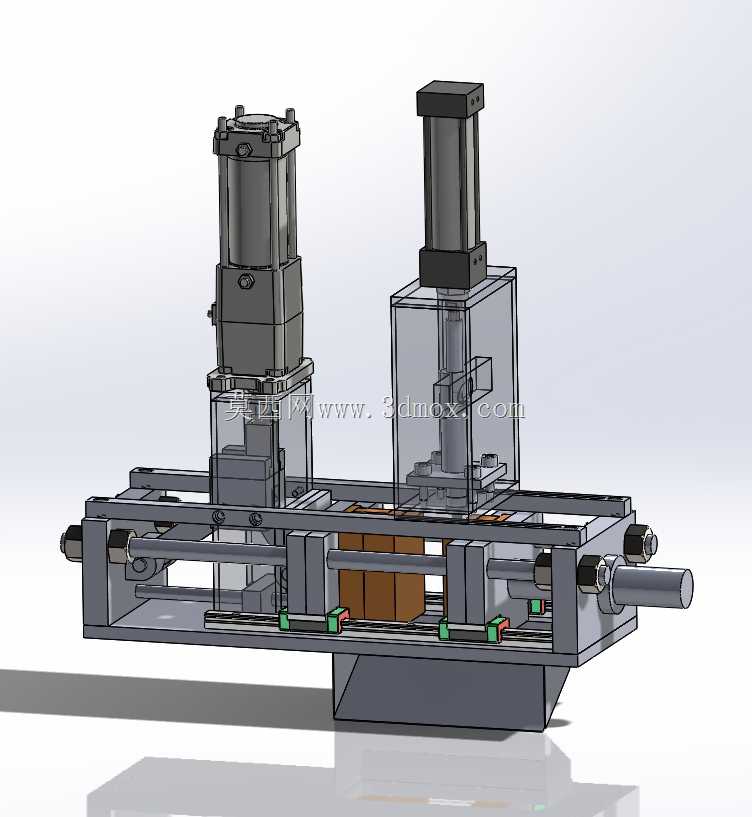

　　这套微型注塑结构的设计初衷，是面向小批量精密塑件试制、实验室高分子材料成型验证、小型非标塑件小批量生产场景打造，区别于传统大型注塑机占地大、能耗高、换模调试周期长的痛点，整体结构紧凑，可直接放置在常规工作台面上完成安装部署，不需要额外做重型设备地基预埋，适配高校材料实验室、小型手板加工坊、个人创客工坊的塑件加工需求。从功能布局来看，设备采用双气缸顶置的排布方案，两个立式驱动单元分别承担独立功能：其中一组气缸负责动模的开合模动作，沿水平布置的线性导轨完成模架的往复滑移，导轨采用双光轴导向搭配线性轴承的结构，保证合模过程中动模与定模的同轴度偏差控制在极小范围内，避免合模错位导致的塑件飞边、缺胶问题；另一组气缸负责注射动作，

　　直接驱动料筒内的塑化熔料注入模腔，注射行程可通过气缸端部的限位螺母做无级调节，适配不同克重的小型塑件注射量需求，避免过量注射导致的浇口余料过长问题。设备的底座采用一体式焊接钢结构框架，底部预留四个M8的安装固定孔位，可直接通过螺栓锁紧在标准铝型材工作台或者钢制工作台上，整体安装边界尺寸控制在长600mm、宽300mm、高450mm范围内，不需要占用过多车间或实验室空间，整体重量控制在35kg以内，单人即可完成移位与安装调试。模架区域采用标准化的模架安装接口，可兼容100mm*100mm以内的小型注塑模具，换模时仅需松开模架两侧的锁紧螺栓即可完成模具更换，不需要拆解设备主体结构，换模调试时间可控制在15分钟以内，

　　适配多品种小批量的塑件快速切换生产需求。料筒区域预留了加热圈与温度传感器的安装位，可根据加工的塑料材质调整料筒各段的加热温度，适配PP、PE、ABS、PMMA等多种常用热塑性塑料的成型加工需求，料筒前端的喷嘴采用标准球面接口，可与不同模具的浇口套做紧密贴合，避免注射过程中出现熔料溢漏问题。导向结构的设计上，开合模的滑移行程设置为120mm，足够满足小型塑件的脱模取件空间需求，滑移导轨两端设置了聚氨酯缓冲垫，避免气缸行程到位时出现刚性碰撞，降低设备运行过程中的振动与噪音，同时可延长气缸与导向部件的使用寿命。注射单元的导向采用独立的立式导柱结构，保证注射过程中喷嘴与浇口套的对中精度，避免注射压力作用下喷嘴偏移导致的漏胶问题。

　　设备的气动回路预留了标准气动接头接口，可直接接入工厂常规0.6-0.8MPa的压缩空气气源，不需要额外配置高压液压站，整体能耗远低于传统液压式注塑设备，运行过程中无液压油泄漏风险，适合对洁净度有一定要求的实验室或电子配件生产场景。从结构设计的合理性来看，所有受力部件均做了对应的强度校核，底座框架的钢板厚度选用5mm冷轧钢板，焊接后做去应力处理，避免长期受力出现结构变形；合模区域的锁模力通过气缸缸径匹配计算，可提供最大500kg的锁模力，足够满足10g以内小型塑件的注射成型锁模需求，不会因为锁模力不足出现开模飞边问题。电气元件的安装位在底座侧面预留了走线槽与安装板空间，可直接安装温度控制器、电磁阀、气源处理元件等配套部件，整体布线可隐藏在框架内部，避免走线外露导致的操作安全隐患。取件区域在动模与定模的分模面下方预留了足够的操作空间，操作人员可直接用镊子或者小型取件夹具完成塑件取出，不需要额外配置复杂的自动取件机械手，进一步压缩设备的整体成本与占地空间。料筒的清理也做了快拆设计，仅需松开料筒端部的锁紧卡箍即可将料筒内的螺杆或者柱塞拆出，方便换色或者换料时的料筒清理作业，减少不同材质混料导致的塑件品质问题。
