通讯外壳注塑分模结构三维设计

项目分类:注塑模图纸 发布时间:2022-07-30 ID:689760
  • 通讯外壳注塑分模结构三维设计
  • 通讯外壳注塑分模结构三维设计
  • 通讯外壳注塑分模结构三维设计

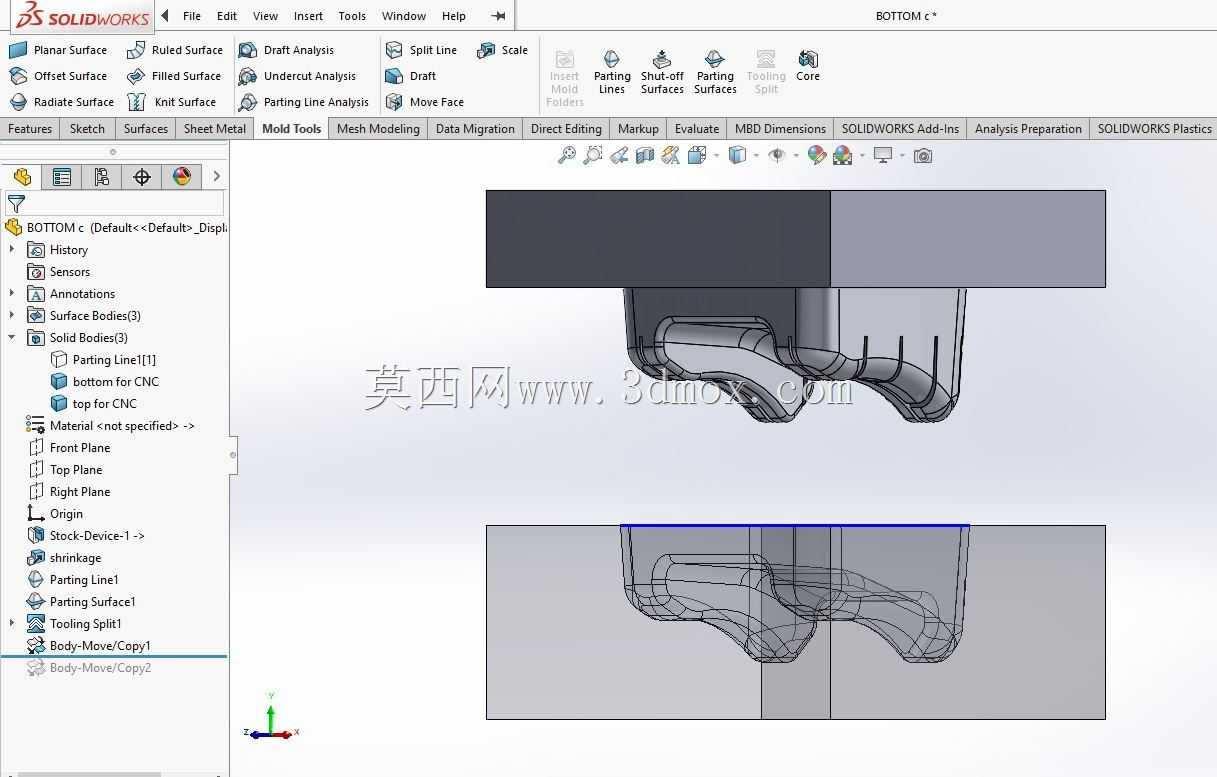

  这套结构围绕小型通讯类塑胶外壳的成型需求展开,核心处理对象是带有多处倒扣、曲面过渡和薄壁特征的壳体件。实际开模前,分模工作的重点并不只是把上下模分开,而是要先判断产品在模具中的摆放姿态、主分型线位置、封胶面宽度以及侧向特征对脱模方向的影响。图中可以看到壳体被置于上下两块模板之间,透明线框部分表达了产品在模腔中的相对位置,上方与下方实体分别对应成型外侧和内侧的主要模仁区域。

  从应用场景看,这类结构常见于消费电子和通讯终端零部件的注塑开发。外壳件通常要求外观面平整、装配边界稳定,内部还要容纳电路板、卡扣、定位柱和走线空间,因此模具设计不能只追求几何闭合,还要兼顾填充、排气、冷却和顶出。壳体边缘存在深浅变化较大的立壁,局部区域靠近装配卡扣,若分型线处理不当,注射时容易出现飞边、错位或脱模拉伤。建模时需要先把产品的拔模方向梳理清楚,再沿产品最大轮廓构建分型面,并在封胶区域保留足够的贴合宽度,使上下模在合模后能够稳定截断料流。

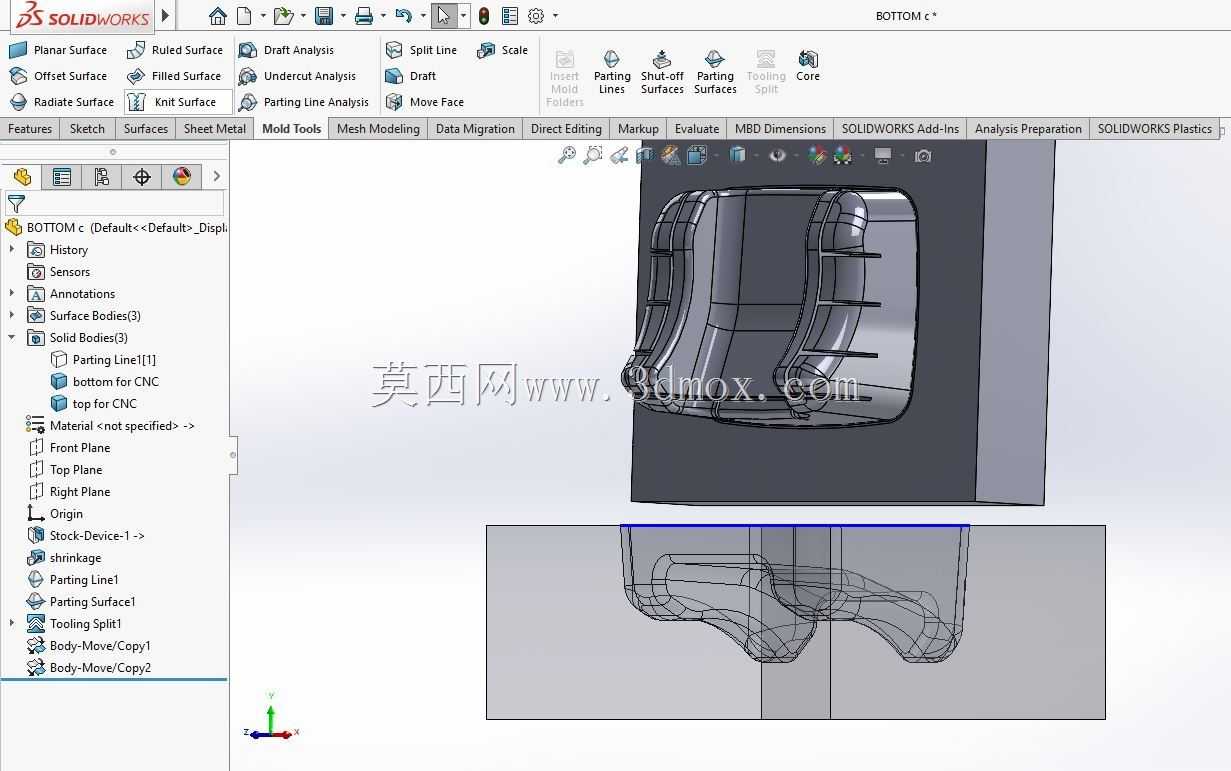

  结构设计上,模仁被拆分为成型外部曲面的型腔部分和成型内部骨架的型芯部分。外部面承担外观质量,表面连续性要求高,曲面不能有明显折痕;内部面则分布着加强筋、柱位和卡扣槽,这些特征直接影响塑胶件的刚性与装配。由于壳体局部带有侧向凹陷,单纯沿开模方向无法直接脱出,需要在分模阶段识别这些阻碍面,并预留侧向抽芯或斜顶机构的运动空间。图中对线框实体的剖切表达,正是为了检查产品与模仁在闭合状态下是否存在干涉,以及上下模在分离过程中是否会刮擦成品。

  分型面的构建遵循沿产品自然轮廓延展的思路。在曲面较平缓的区域,分型面可以向外拉伸形成规则封胶边;在曲率变化剧烈的位置,则需要通过桥接、延伸和修剪保持面的连续,避免出现尖角或薄钢位。薄钢位在长期注射压力下容易压塌,尖角区域又会造成应力集中,因此模仁分块时要把易损区域和难加工区域单独考虑。对于通讯外壳这类批量生产零件,模仁材料、冷却水路距离和顶针布置都会影响成型周期,但在三维结构阶段,首先要保证开合模逻辑成立,再进一步细化加工与装配细节。

  安装边界方面,模仁外形需要嵌入模架对应框位,周侧保留定位与压紧空间;上下模闭合时,分型面四周承担封胶作用,边角区域要避免悬空贴合。产品在模腔中的投影面积决定锁模需求,浇口位置则影响熔料流向和外观痕迹。若采用点浇口或侧浇口,模仁内部需预留流道和冷料井位置;若壳体外观要求较高,浇口应尽量布置在非外观面或后续可遮蔽区域。顶出系统不能与型芯中的细小柱位、筋位冲突,顶针面应贴合产品内侧较平整、刚性较好的区域,防止顶白或顶穿。

  从三维建模过程看,先依据产品壁厚检查可成型性,再建立拔模分析,把正拔模、负拔模和零拔模区域区分开。零拔模面不一定都要修改,但位于封胶或脱模路径上的竖直面必须处理。随后复制产品表面,修补开口区域,生成封闭的型腔与型芯实体;对于侧孔和侧凹,则单独拆分滑块头或斜顶头,并检查其行程是否足够让产品完全脱离倒扣。上下模分开后,还要模拟产品留在型芯侧的状态,确认顶出方向无阻碍、模具动作顺序合理。

  这套分模结构的价值在于把产品几何、模具动作和制造约束放在同一模型中核对。它不是单纯的产品造型,而是面向注塑生产的中间工程结构:外部曲面决定塑件外观,内部模仁决定装配特征,分型面决定封胶稳定性,侧向机构决定复杂倒扣能否顺利脱模。通过透明剖切和线框叠加,可以直观看到壳体在模腔中的包裹关系,也便于在加工前发现薄钢、倒勾、干涉和排气不足等问题,从而减少试模阶段的反复修改。
