百吨级两点式起重吊撑杆三维设计

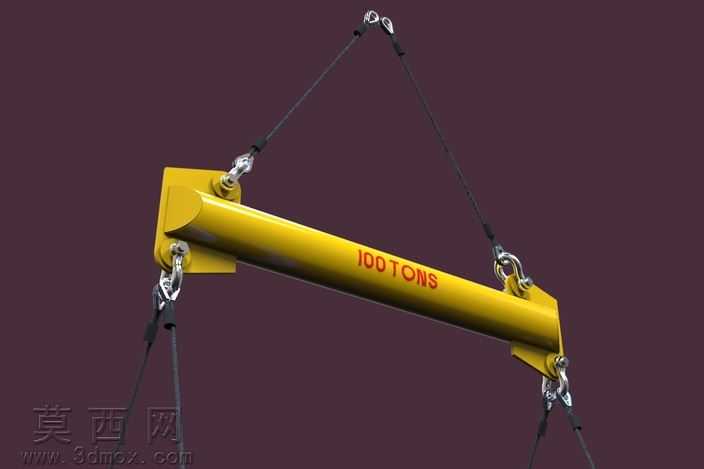

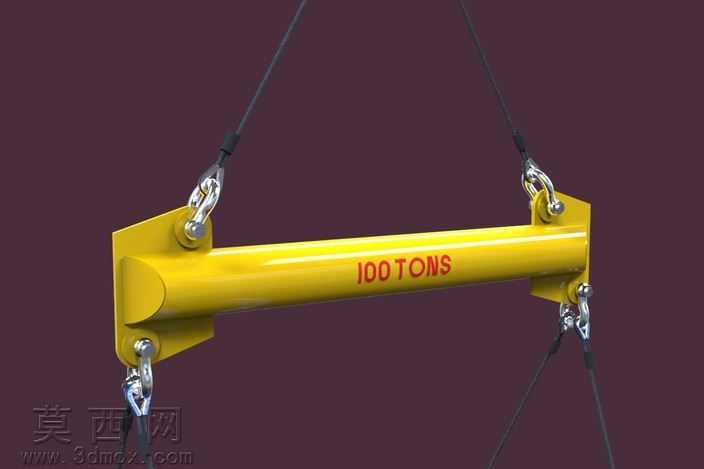

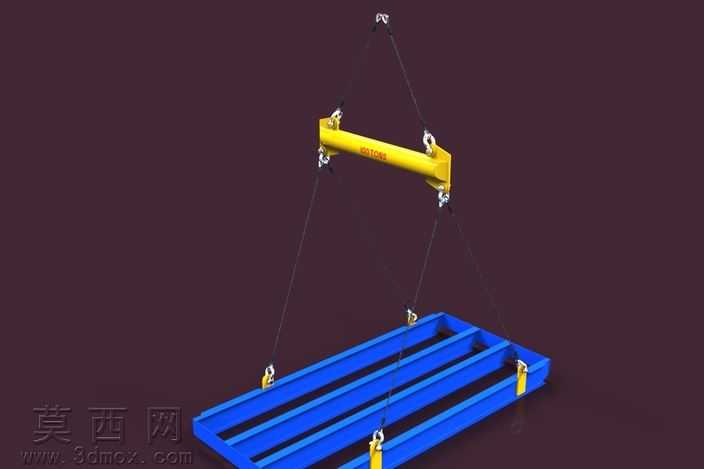

本作品为百吨级额定载荷的两点式起重吊撑杆三维模型，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循重型起重吊具的力学设计规范，对主体承载结构、连接吊点、索具衔接部位均做了等比例还原。主体承载梁采用圆柱形无缝钢管结构设计，建模时精准还原了梁体两端的加厚端板结构，端板上预留的吊耳连接孔位完全匹配重型卸扣的安装尺寸，梁体表面的载荷标识采用实体浮雕特征建模，还原了真实产品的标识喷涂效果，标识文字清晰醒目，符合起重设备的安全标识规范。模型的吊点连接结构做了精细化建模，每个吊点处的卸扣、连接环、吊装索具均按照实物比例搭建，卸扣的销轴结构、锁止卡扣细节都做了完整还原，吊装索具采用柔性体模拟渲染，还原了钢丝绳索具的编织纹理与表面金属质感，索具与吊点的连接角度经过反复调整，完全匹配两点吊装时的受力夹角，能够直观展示该撑杆在实际吊装作业中的索具布置状态。材质渲染阶段，主体撑杆采用工业亮黄色起重设备专用漆面材质，调整了漆面的反光度与粗糙度参数，还原了重型起重设备漆面的哑光金属漆质感，端板与卸扣、连接环等金属受力部件采用锻钢材质渲染，还原了锻件表面的细微氧化纹理与金属冷加工质感，吊装索具采用镀锌钢丝绳材质，还原了钢丝表面的镀锌层光泽与多股钢丝缠绕的纹理细节，背景采用深紫色纯色背景突出主体结构，渲染时添加了柔和的环境光与定向补光，清晰展现撑杆的结构轮廓与各部件的衔接关系。设计思路上，该撑杆主要用于重型设备吊装作业中分散吊点受力，避免吊装索具对被吊物产生挤压损伤，建模时充分考虑了结构的受力合理性，主体梁体的直径、壁厚参数均按照100吨额定载荷的抗弯、抗剪强度要求做了匹配设计，两端吊点的位置对称布置，保证吊装时梁体受力均匀，索具连接点的高度经过优化，确保吊装过程中撑杆保持水平状态，避免出现偏载受力的情况。模型整体结构完整，各部件装配关系清晰，可用于起重吊装方案演示、吊具结构教学、重型吊装作业模拟等场景，能够直观展示两点式吊撑杆的结构组成与工作原理。
