双滑轮结构起重机吊钩三维设计作品

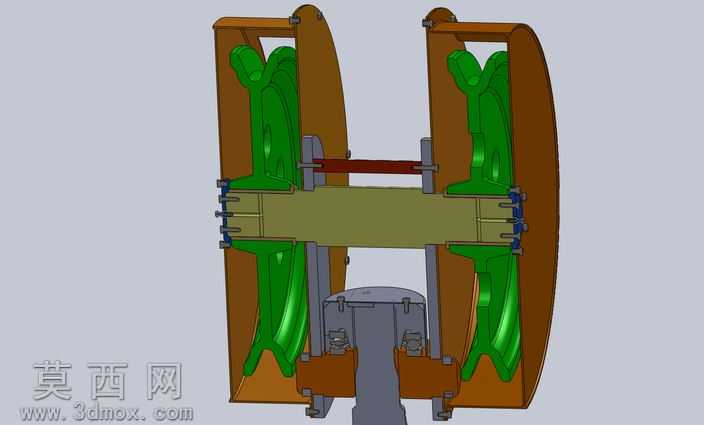

本作品为起重作业场景使用的双滑轮吊钩组件三维设计，建模阶段采用自顶向下的设计思路，先梳理整体装配逻辑，将组件拆分为滑轮组、吊钩本体、滑轮护罩、连接销轴、防脱卡扣几个核心子部件，再逐一完成零件建模后完成整体装配约束，确保各部件间的运动间隙符合实际起重作业的工况要求。建模过程中对滑轮的绳槽弧度、吊钩的钩身曲率做了精准的参数化设定，绳槽尺寸适配常规起重钢丝绳的直径范围，吊钩钩身的弯曲弧度参考起重吊具的受力特性设计，避免应力集中问题。材质渲染阶段，滑轮主体采用工程塑料搭配金属轮毂的材质表现，滑轮护罩设置为半透明磨砂材质，既可以直观展示内部滑轮的装配结构，也还原了实际起重吊钩护罩的防护属性；吊钩本体采用抛光合金钢材质表现，金属表面添加了细微的使用磨损纹理，提升模型的真实感；防脱卡扣采用醒目的蓝色工程塑料材质，与金属吊钩形成视觉区分，清晰展示安全防护部件的位置。结构设计上，双滑轮的排布可以有效分担起吊载荷，降低单滑轮的受力负荷，滑轮内部预留了轴承安装位，保证滑轮转动的顺畅性；吊钩与滑轮架的连接部位采用铰接结构，允许吊钩在起吊过程中随重物姿态小幅摆动，避免钢丝绳出现过度扭转的问题；防脱卡扣通过扭簧结构与吊钩钩尖连接，可自动复位封闭钩口，防止起吊过程中钢丝绳滑脱，符合起重作业的安全规范要求。整体模型装配完成后添加了转动约束模拟，可直观演示滑轮转动、吊钩摆动、防脱卡扣开合的动作效果，渲染阶段采用柔和的影棚布光，突出金属部件的反光质感与护罩的半透明通透感，完整还原了该起重吊具的外观形态与结构特征。
