自行车离合操纵分离杠杆结构设计

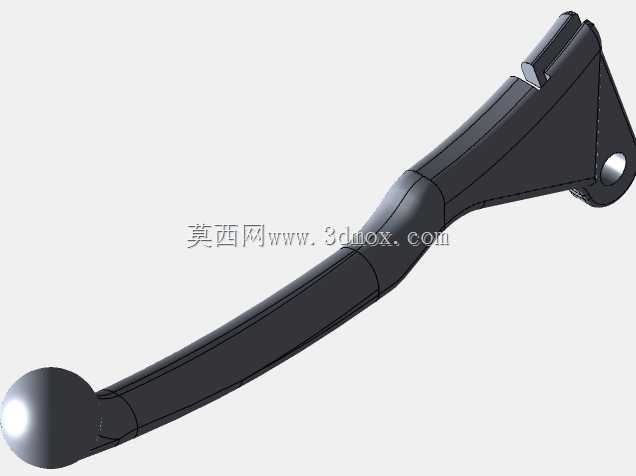

　　日常通勤、休闲骑行场景中，不少带变速或离合结构的特种自行车、改装自行车，都会用到离合分离操纵构件，这类构件直接决定离合动作的响应灵敏度与操作手感，是骑行操纵系统里直接和人手交互的核心受力件。这款分离装置采用一体化杠杆式结构设计，握持端做了圆球形端头处理，避免骑行操纵时棱角剐蹭手部，同时球形端头能在不同握姿下都提供均匀的受力支撑，长时间握持操纵也不会出现局部压手的问题。杆身采用渐变截面设计，从握持端到安装基座端截面逐步加厚，既保证了操纵时的结构刚性，避免大力捏合时杆身出现过量形变导致离合分离行程不足，又能尽可能降低构件自身重量，减少骑行时的整车簧下质量负担。安装基座端采用三角加强筋结构，安装孔位做了沉台处理，

　　装配时紧固件可以完全沉入沉台内，不会突出构件表面剐蹭周边线管或者车架漆面，三角筋的布局完全贴合受力传导路径，捏合操纵时的作用力会顺着杆身直接传导到安装孔的铰接点，筋位处不会出现应力集中导致的长期使用断裂问题。从安装边界来看，这款构件的安装孔中心到握持端球形头中心的距离符合常规自行车离合操纵的力臂设计范围，安装后转动行程内不会和车把、刹把、变速线管等周边部件产生运动干涉，铰接孔的内径尺寸适配常规规格的铰接销轴，装配时不需要额外改装原车的安装基座，直接替换原有操纵杆即可完成适配。实际使用过程中，这款分离装置的动作行程匹配常规自行车离合器的分离间隙要求，捏到底时能保证离合器完全分离，不会出现带半联动状态下的摩擦片磨损问题，

　　松开后能在回位弹簧的作用下完全复位，保证离合器可靠结合，不会出现动力传递打滑的情况。杆身的曲面造型完全贴合人手握持时的手指弧度，操纵时手指的受力点均匀分布在杆身的接触面上，不会出现局部应力集中导致的手指酸痛，对于需要频繁操纵离合的越野骑行、场地特技骑行场景来说，这种贴合手型的曲面设计能大幅降低长时间操纵的疲劳感。设计过程中充分考虑了户外骑行的使用环境，构件的所有棱边都做了圆角过渡处理，没有尖锐的棱角，即使骑行过程中出现摔车情况，也不会因为构件棱角对骑行者造成额外的磕碰伤害。安装基座的三角结构除了加强刚性之外，还预留了线管卡槽的位置，离合操纵的拉线可以直接卡在基座的卡槽内，不需要额外增加线管固定座，简化了整车的装配流程，

　　同时拉线的走向完全顺着杆身的转动方向，操纵过程中线管不会出现弯折死角，保证拉线的传动效率，也能延长拉线的使用寿命。从受力角度分析，这款构件的最大受力点出现在安装孔的铰接位置以及杆身和基座的过渡位置，设计时在这两个位置都做了局部加厚处理，通过有限元受力校核，在常规骑行的最大操纵力作用下，构件的最大形变量在允许范围内，不会出现塑性变形，长期反复使用的疲劳强度也满足骑行场景的使用要求，不会出现短时间内的疲劳断裂问题。
