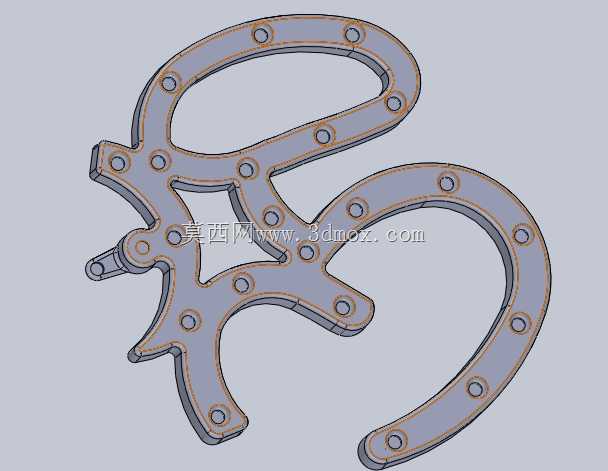

LED灯用OM造型安装固定支架结构

　　这款异形支架结构主要应用于装饰类LED灯具的安装固定场景，适配需要做艺术化造型呈现的氛围灯、装饰灯带类产品，常见于商业空间美陈、主题场景装饰、个性化家居灯饰的装配环节，用来承载柔性灯带或者贴片式LED灯条，同时通过自身的造型轮廓直接构成灯饰的外观视觉元素，不需要额外加装装饰外罩，能减少灯饰的整体装配零件数量，降低组装工序的复杂度。从结构功能来看，支架整体沿预设的艺术化轮廓做等宽延伸，主体截面采用带翻边的槽型结构，槽体内腔宽度刚好匹配常规低压柔性灯带的嵌入尺寸，灯带嵌入后不会出现松脱移位的问题，翻边结构能对灯带的侧向发光做一定的约束，让光线沿支架轮廓方向均匀投射，减少侧向溢光造成的光效杂乱问题。支架上均匀分布的通孔分为两类，

　　一类是沿轮廓中线排布的小孔，主要用于穿设细铁丝或者塑料扎带，将嵌入槽内的灯带做多点位固定，避免灯带长期使用后因为重力或者热胀冷缩出现局部拱起、移位的情况；另一类是分布在支架弯折节点位置的稍大通孔，是安装固定孔，用于通过自攻螺丝或者膨胀胶粒将整个支架固定在墙面、吊顶或者装饰背板上，孔位的排布特意避开了灯带的嵌入区域，安装时螺丝不会挤压到灯带的线路层，杜绝安装过程中损坏灯带电路的隐患。设计过程中首先确定了整体的艺术轮廓走向，在保证造型辨识度的前提下，对所有弯折位置做了圆角过渡处理，最小内圆角半径控制在5mm以上，避免弯折半径过小导致灯带嵌入时出现死折，损坏灯珠或者线路。支架的整体厚度根据承载的灯带重量做了匹配，

　　采用2mm厚度的板材冲压成型即可满足结构强度要求，不需要额外做加强筋结构，因为所有固定孔都设置在弯折的应力节点位置，安装后支架的受力能均匀分散到各个固定点，不会出现局部应力集中导致的支架变形。安装边界方面，支架整体轮廓的最大外廓尺寸可以根据实际安装场景做等比例缩放，基准版本的轮廓宽度为180mm，高度为160mm，槽体深度为6mm，安装时需要在固定面预留至少200*180mm的平整安装区域，固定孔的沉头深度设计为1mm，安装后螺丝头不会突出支架表面，避免刮蹭到嵌入的灯带或者影响整体外观的平整度。支架末端的小直径凸柱结构是定位柱，安装时可以先将凸柱插入安装面预先打好的定位孔中，临时固定整个支架的位置，再逐一拧入固定螺丝，

　　能大幅降低安装时的对位难度，不需要多人配合就能完成单人安装作业。槽体的内侧边缘做了0.2mm的倒角处理，灯带嵌入时不会被板材的锐边割破绝缘层，提升装配过程的安全性。在做三维建模的时候，所有的孔位都做了同轴度校验，固定孔的中心线垂直于支架安装面，保证安装时螺丝能垂直拧入，不会出现偏斜导致的固定不牢问题；沿轮廓排布的扎带孔中心线垂直于支架的槽底平面，穿设扎带时能顺利从槽底穿到支架背面，不会和槽体侧壁产生干涉。考虑到LED灯具长期工作会产生一定的热量，支架的板材选用导热性较好的铝合金材质时，还能辅助灯带散热，降低灯带的工作温度，延长LED灯珠的使用寿命，如果是用于室内干燥环境的场景，也可以采用阻燃PVC材质注塑成型，进一步降低生产成本，两种材质的结构尺寸完全一致，不需要修改模具或者模型参数就能切换生产工艺。支架的轮廓衔接处做了顺滑的曲率连续处理，灯带嵌入后能沿着轮廓自然弯曲，不会出现局部的折角，保证光带的连续性，不会出现暗区。
