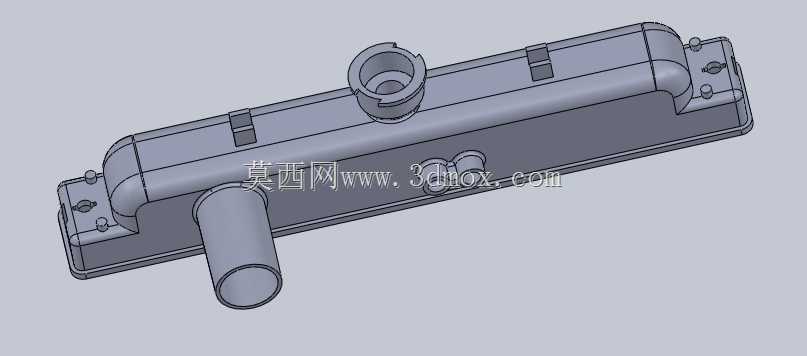

散热器上部水室结构三维设计

　　该结构为散热系统核心的上部水室部件，主要应用在中小功率动力设备、车用散热单元、工业循环冷却模组的热交换回路中，承担冷却介质的汇流、导流与分配功能，是冷却回路中连接进水主管与散热芯体的关键过渡构件。从实际工况适配角度出发，该部件的设计首先考虑了冷却介质的流道平顺性，主体采用长条形腔室结构，腔室内部做了圆角过渡处理，避免介质流动过程中出现直角死区，减少局部涡流带来的流阻损失，同时降低长期运行过程中杂质在死角沉积堵塞流道的风险。部件上设置了两处外接管路接口，一处为垂直于主体腔室上表面的轴向接口，一处为垂直于主体腔室侧表面的径向接口，两处接口均做了加厚的插接段设计，接口端部预留了卡箍安装的限位台阶，可适配标准规格的橡胶输水软管，

　　安装时只需将软管套入接口至限位台阶位置，锁紧卡箍即可完成密封连接，无需额外加工法兰或螺纹结构，适配批量装配的产线快装需求。部件的下边缘为与散热芯体配合的安装密封面，整个密封面做了平直度公差控制，边缘设置了均匀分布的安装固定凸台，凸台上预留了螺栓过孔，装配时可通过螺栓将水室压紧在散热芯体的上端密封边框上，配合密封垫实现腔室的密封，避免冷却介质渗漏。部件主体外侧设置了多道横向的加强筋结构，这些加强筋沿腔室长度方向均匀分布，既可以提升薄壁腔室的结构刚性，降低腔室在介质压力作用下的鼓胀变形量，也可以在注塑成型过程中减少部件的翘曲变形，提升成品的尺寸合格率。从安装边界来看，该部件的整体外轮廓为长条形圆角结构，所有外接接口的朝向均做了避让设计，

　　安装后不会与周边的管路、支架结构产生干涉，接口的位置设置匹配常规散热单元的管路走向，无需额外增加转接弯头即可完成管路连接。在功能设计上，该水室的腔室容积经过匹配计算，可保证进入散热芯体的冷却介质流量分配均匀，避免芯体局部区域流量过低导致散热效率下降，腔室壁厚根据工作压力做了等强度设计，在满足承压要求的前提下尽可能减少壁厚，降低部件整体重量，同时减少注塑成型的材料消耗与冷却周期。部件两端的结构做了圆弧收边处理，既可以降低应力集中，避免长期受振动、压力交变作用出现端部开裂，也可以减少安装过程中锐边对装配人员、相邻软管的划伤风险。从实际应用场景来看，这类上部水室结构广泛适配于乘用车冷却系统、小型工程机械散热单元、工业设备循环冷却模块，其结构设计兼顾了装配便捷性、工况可靠性与成型工艺性，在建模过程中所有配合尺寸均按照通用散热组件的互换标准设定，可直接对接常规规格的散热芯体与管路配件，无需做额外的结构修改即可投入样机试制。
