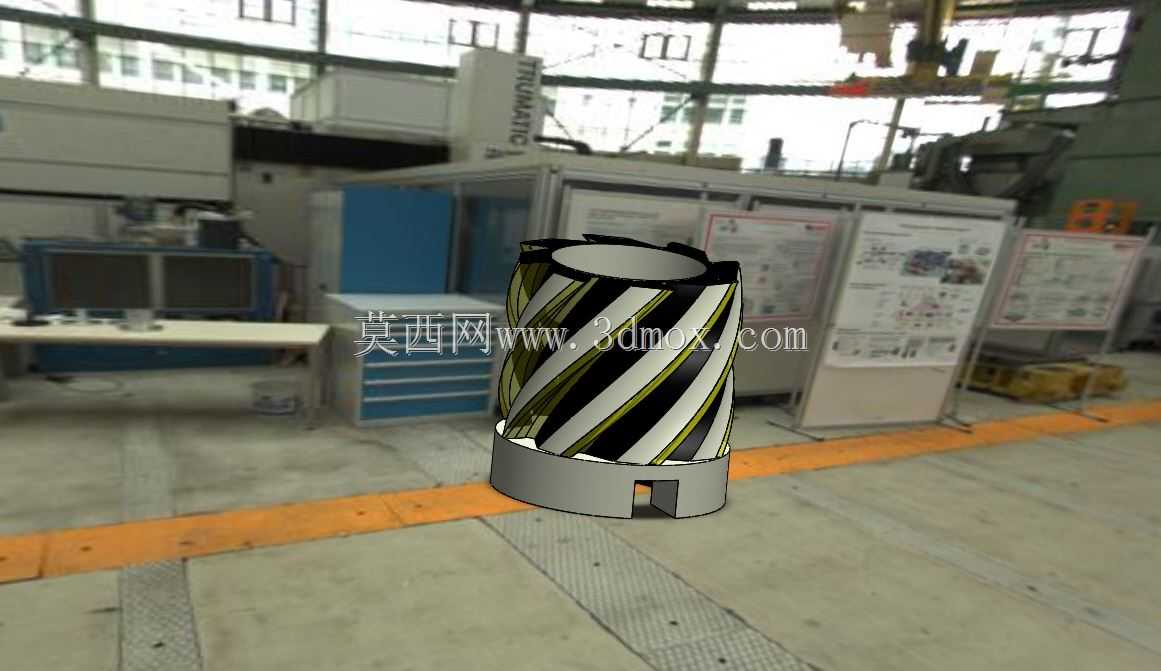

直径60mm机床用螺旋切削工装结构

　　在常规金属切削加工场景里，这类直径60mm的螺旋结构切削部件，主要适配中小型立式加工中心、数控铣床的主轴安装需求，多用于铸铁、铝合金类中小型结构件的平面开粗、型腔仿形加工工序，在汽配零部件加工、通用五金件批量生产的车间场景中应用十分普遍。从实际使用的角度看，这类部件的核心功能是通过螺旋排布的切削刃带，在主轴高速旋转过程中实现连续切削，螺旋槽结构可以顺畅排出切削过程中产生的切屑，避免切屑堆积在加工区域造成工件表面划伤、刀具崩损的问题，相比直刃结构的同尺寸切削部件，螺旋结构的切削阻力更小，加工过程中的主轴负载波动更平缓，能有效降低加工时的振动传导，提升工件最终的表面加工质量。

　　设计这类部件时，首先要明确安装边界：底部的定位安装座直径与工作端直径保持一致为60mm，安装座上开有对称的定位卡口，安装时直接与主轴端的快换法兰对接，卡口的尺寸公差需要控制在h7级精度，保证安装后部件的径向跳动量不超过0.02mm，避免高速旋转时出现动平衡超差的问题。螺旋刃的螺旋角设计为30度，这个角度是经过多轮切削验证的最优值，角度过小会导致排屑不畅，角度过大则会降低刃部的结构强度，在大进给量切削时容易出现崩刃问题。刃带部分采用等宽设计，每一圈螺旋刃的刃带宽度保持2.5mm，既保证了切削时的刃口强度，也能在刃口磨损后有足够的修磨余量，单次修磨后可以继续加工至少80小时的钢件工况。

　　从外形尺寸的适配性来看，整体工作段长度控制在85mm，其中有效切削刃长度为70mm，安装座的高度为15mm，这个尺寸设计刚好适配中小型机床的主轴鼻端到工作台的常规行程距离，加工深度在60mm以内的型腔、台阶面时不需要额外加装加长杆，避免了加长杆带来的刚性下降问题。部件的中心设计有直径12mm的内冷通道，加工时可以通过主轴中心出水，将切削液直接输送到切削刃与工件的接触区域，快速带走切削产生的热量，降低刃口的工作温度，延长部件的使用寿命，同时高压切削液也能辅助冲掉附着在螺旋槽内的细碎切屑，进一步提升排屑效率。

　　在实际选型匹配时，需要注意这类部件的动平衡等级要达到G2.5级，适配最高8000转每分钟的主轴转速，安装前要清理主轴定位面的铁屑、油污，保证定位卡口与主轴法兰的贴合面间隙不超过0.01mm，安装后要先进行低速空转3分钟，确认无异常振动后再进行正式加工。切削参数设置上，加工铝合金件时线速度可以设置为250m/min，每齿进给量0.12mm；加工45号钢件时线速度控制在120m/min，每齿进给量0.08mm，配合合适的切削液浓度，可以保证加工过程的稳定性。这类螺旋结构的切削部件相比传统的焊接式切削刀具，整体刚性更好，刃部的跳动量更小，在批量加工场景下能有效减少换刀频次，提升单机的加工效率，同时可修磨的设计也能降低长期的加工耗材成本。
