深喉台式带锯机结构设计三维数模

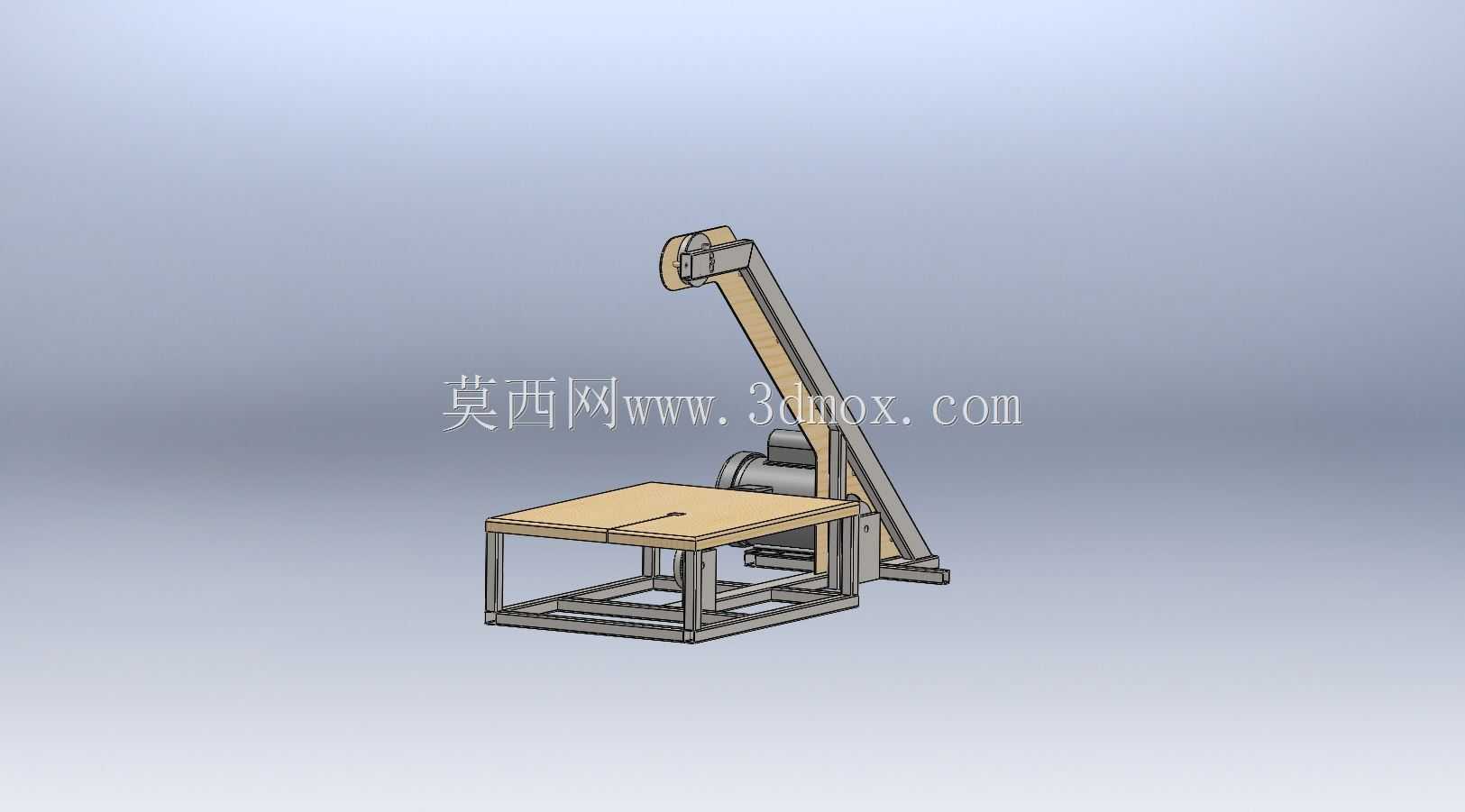

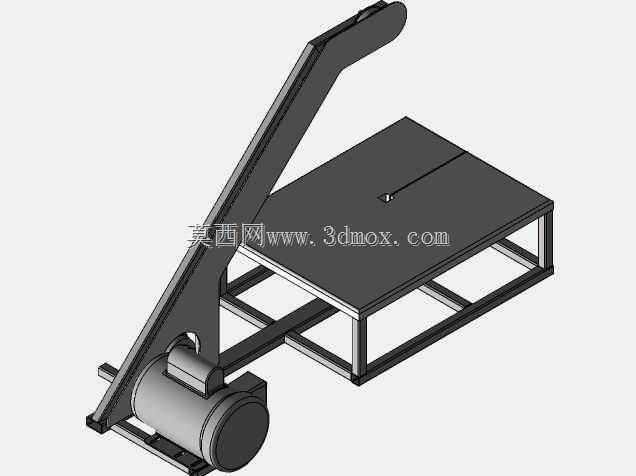

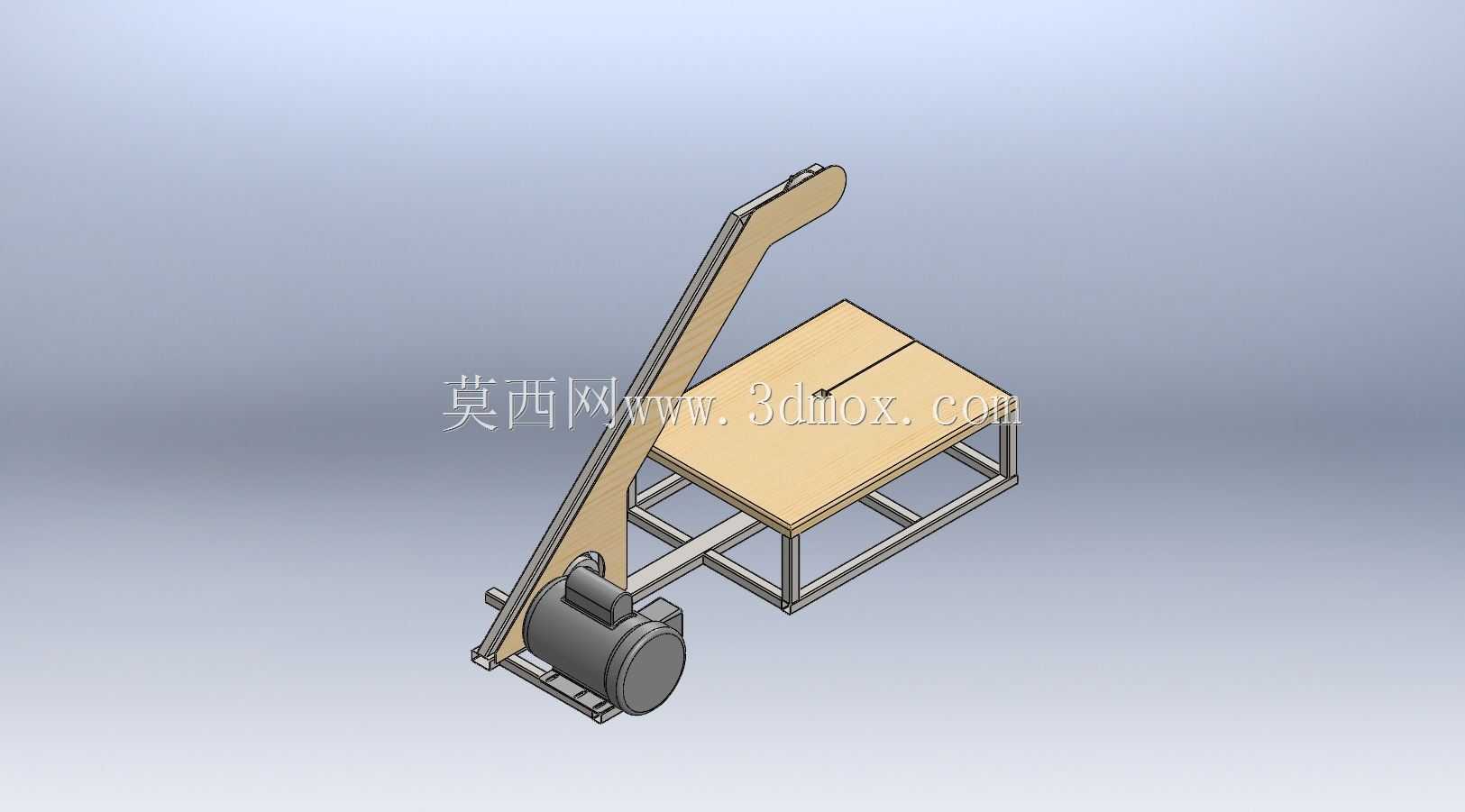

　　这款深喉台式带锯的三维结构设计，核心瞄准小型金属加工、木工打样、维修作坊的小批量下料场景，区别于大型工业带锯的占地与功耗，台式结构适配车间边角、维修工位甚至个体工坊的有限作业空间，不用做专门的设备基础硬化，放置在平整的硬质工作台面即可完成安装固定。从结构布局来看，倾斜布置的锯臂总成是深喉设计的核心，悬臂伸出长度预留了足够的工件通过空间，常规长度的型材、小型框架构件不用截断就能直接推送切割，解决了普通台式带锯喉深不足、长件加工受限的痛点。锯臂内部预留了锯条张紧机构的安装空间，当前数模阶段已完成基础的传动路径规划：底部安装的驱动电机通过皮带轮减速结构带动主动轮转动，从动轮布置在锯臂顶端，两轮之间的平行度、共面度在建模时已做公差预留，

　　后续可通过调节螺栓调整轮系位置，避免锯条运行时出现跑偏、掉带的问题。工作台采用框架式方管焊接支撑结构，台面铺设平整的木质作业面板，面板上预留了锯条通过槽与靠尺安装位，作业时可加装角度靠尺实现直切、斜切的定位，框架底部的支撑腿做了横向拉结，提升整体刚性，切割时不会因为锯条的往复切削力出现台面晃动。安全防护结构在当前数模中预留了安装接口，后续可在锯臂的外露锯条段加装可调节的防护罩，根据切割工件的厚度调整防护罩高度，仅露出作业段的锯条，避免操作人员误触高速运行的锯条；电机端也预留了皮带轮护罩的安装位，防止传动部件卷入杂物或者剐蹭操作人员。传动部分的减速设计匹配了常规小功率异步电机的输出转速，通过皮带轮的传动比将锯条线速度控制在适合金属、

　　软质木材切割的合理区间，既不会因为线速度过高导致锯条过快磨损，也不会因为速度不足出现切割卡滞、锯条崩齿的问题。建模过程中对各部件的安装边界做了明确约束：电机安装座预留了腰型调节孔，方便后续装配时调整皮带张紧度；锯臂与底座的连接位置做了加强筋结构，抵消锯切过程中产生的侧向力矩；工作台框架与锯臂底座采用螺栓连接，方便后期拆解转运。从实际使用的角度出发，这款带锯的结构设计兼顾了DIY改装与小批量生产的需求，所有非标结构件都采用常见的方管、钢板、标准件组合，没有特殊定制的异形零部件，加工门槛低，后期维护更换配件也十分方便。锯条的运行路径做了导向块设计预留，在靠近工作台的上下位置可安装锯条导向轴承，限制锯条切割时的侧向位移，

　　保证切割面的平直度，减少锯条的扭曲损耗。整体结构没有冗余的设计，所有部件都服务于锯切功能的实现，底座的重量配置也做了重心校核，保证设备在最大喉深位置切割工件时不会出现倾翻风险，安装时仅需调整四个支撑脚的水平度，就能保证轮系的运行平稳性。
