立式龙门式BT40五轴联动铣削加工设备

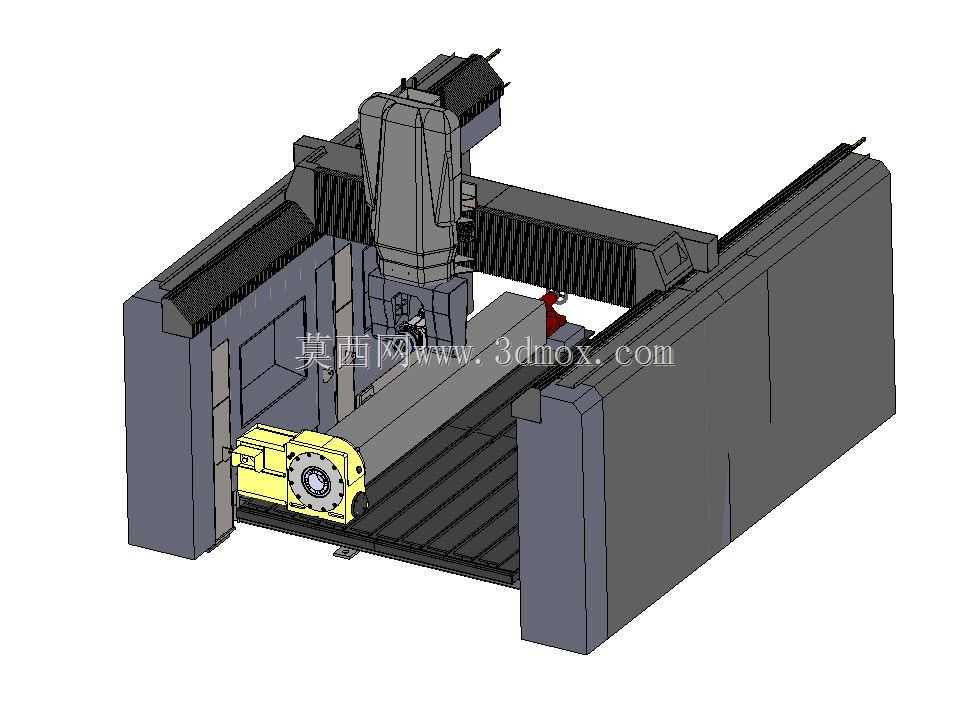

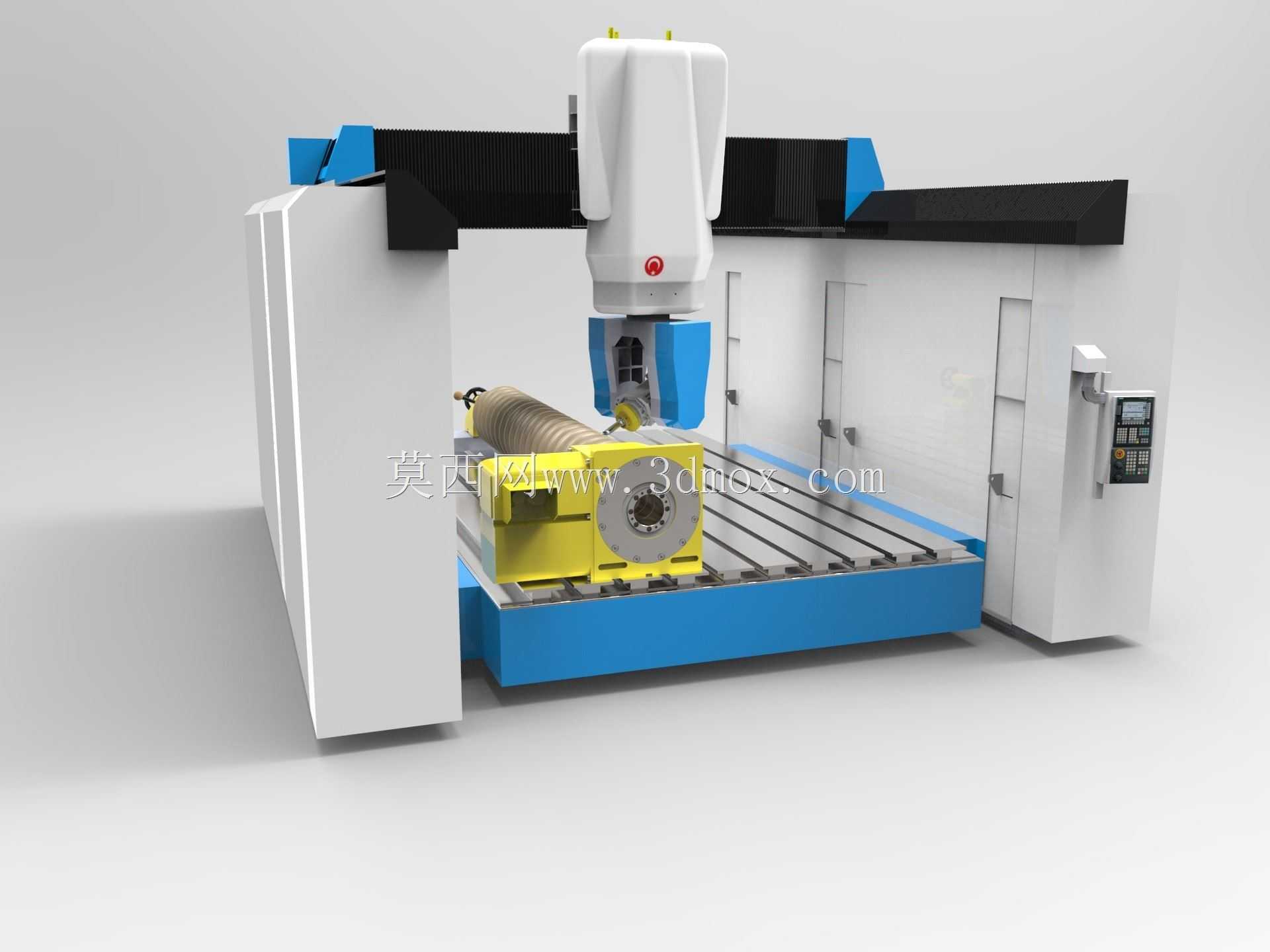

　　这款立式龙门结构的五轴铣削设备，主要面向大型复杂结构件的高精度加工场景，在航空航天大型壁板、轨道交通型材构件、大型模具型腔加工领域有着广泛应用，区别于传统三轴铣床只能完成平面与规则曲面加工的局限，五轴联动结构可实现一次装夹完成工件五个面的复杂轮廓加工，大幅减少多次装夹带来的定位误差，同时缩短加工工序流转的等待时间。从结构布局来看，设备采用固定龙门框架搭配移动工作台的设计，两侧立柱与顶部横梁形成高刚性封闭框架，能承受大切削量加工时的切削载荷，避免长期重载加工出现的结构形变，保障长期加工精度保持性。主轴单元采用BT40锥孔接口，可适配各类标准铣刀、钻头、镗刀等加工刀具，主轴头带双摆轴结构，可实现两个旋转方向的角度调整，

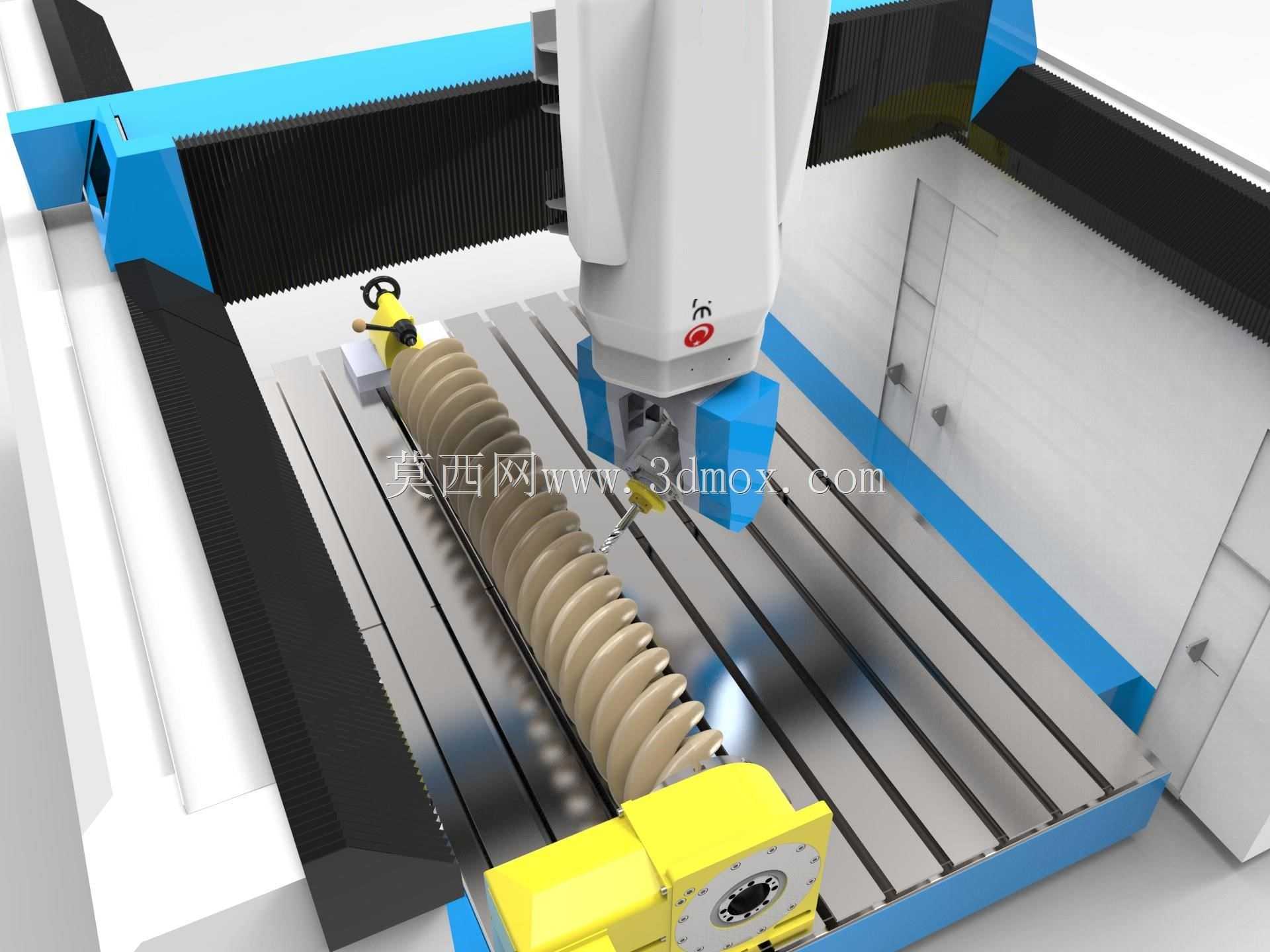

　　配合工作台的直线进给轴，完成空间任意角度的切削进给，针对叶轮、叶片、复杂模具型腔等需要多姿态加工的工件，无需设计复杂专用工装即可完成加工。工作台采用T型槽布局，可通过压板、组合夹具直接装夹大型工件，工作台的承载能力经过结构强化，可适配大尺寸重型工件的加工需求，安装时需要提前规划车间地基，根据设备总重预留足够的地基厚度与预埋螺栓位置，设备周边需要预留刀具更换、工件吊装、维护操作的安全空间，两侧操作位预留足够的人员通行与操作距离，避免吊装工件时与周边设施发生干涉。设备的防护设计采用全封闭半包围结构，加工区域的防护挡板可阻挡高速切削时飞溅的切屑与切削液，避免切屑飞溅造成人员伤害，同时减少切削液的挥发扩散，改善车间作业环境。

　　操作面板布置在设备右侧立柱位置，操作人员可在装夹完成后站在操作位完成程序调试、参数设置、加工启停等操作，面板高度符合人体工程学设计，长时间操作不易产生疲劳。传动系统方面，直线进给轴采用重载直线导轨搭配精密滚珠丝杠，进给速度与定位精度经过匹配调校，可满足粗加工大进给与精加工高定位精度的双重需求，旋转轴采用高精度转台结构，带刹车锁紧机构，重切削时可保持角度稳定，避免切削振动影响加工表面质量。冷却系统采用主轴中心出水与外部喷淋结合的方式，加工时可直接将切削液输送到切削区域，快速带走切削热量，延长刀具使用寿命，同时冲除加工区域的切屑，避免切屑堆积在工件表面造成二次切削刮伤已加工表面。排屑结构布置在工作台两侧，

　　加工产生的切屑可通过排屑机自动输送到设备外部的集屑车，减少人工清理切屑的工作量，提升设备连续加工的效率。在实际选型应用时，需要根据常加工工件的最大轮廓尺寸匹配设备的行程参数，避免出现工件尺寸超出行程无法加工的情况，同时要结合车间的起重能力，确认工件吊装上下料的操作空间，针对需要长时间连续加工的场景，可配套刀具寿命管理、工件自动测量等附加功能，进一步提升设备的自动化加工能力，减少人工干预的频次。设备的电控柜布置在设备侧方，预留有足够的散热空间，安装时需要避开车间热源、振动源，避免外部环境因素影响设备电控系统的稳定运行，车间气源、电源接口需要提前布置到设备安装位置附近，减少管线的布设长度，降低管线损耗与故障概率。
