汽车燃料填充颈部金属管路三维设计

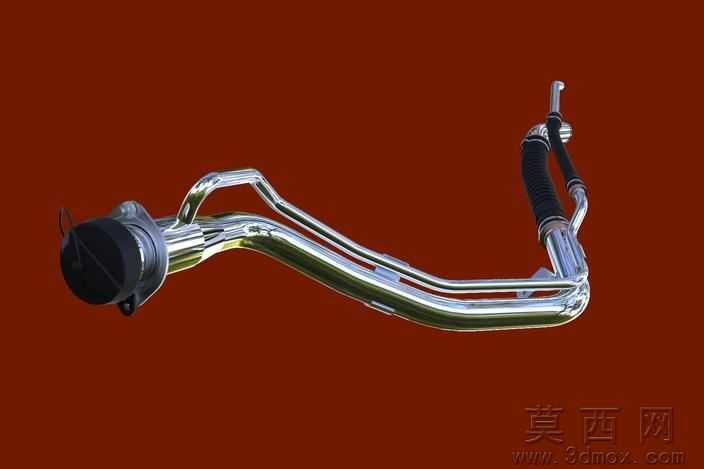

本作品为汽车燃料填充颈部管路的三维数字化设计成果，建模阶段围绕实车加油管路的空间走向、装配适配需求展开，首先基于整车加油口位置与油箱接口的相对坐标，确定管路的整体弯折路径，通过三维草绘勾勒出管路的中心轨迹线，严格匹配实车装配的空间避让要求，规避周边车身覆盖件、车架结构以及相邻线束管路的干涉区域。建模过程中采用多段扫掠特征构建主管路主体，精准控制管路各段的管径变化与弯折曲率，针对管路表面的镀铬金属质感，在材质编辑阶段调整金属材质的反射率、粗糙度参数，还原镀铬管件光亮顺滑的表面特性，同时对管路端部的密封接头、卡扣安装位、固定支架结构进行单独特征建模，还原接头处的密封结构细节、卡扣的卡槽轮廓以及固定支架的安装孔位，确保各连接部位的结构尺寸符合装配公差要求。针对管路上附加的橡胶防护套结构，采用柔性材质参数设置，调整橡胶材质的漫反射颜色与哑光质感，区分金属管路与橡胶附件的材质差异，渲染阶段采用暖调纯色背景突出产品主体，通过三点布光方案强化金属表面的高光反射层次，清晰呈现管路的弯折走向与各部位结构细节。设计过程中充分考虑燃料填充管路的功能需求，管路弯折角度经过反复校验，确保加油过程中燃油流动顺畅无阻滞，各固定点位的位置设计符合整车装配的工艺要求，端部接头的密封结构尺寸匹配对应车型的油箱接口与加油口基座标准，既保证了外观的写实还原度，也满足结构设计的工程合理性，可用于汽车燃油系统的装配演示、结构教学以及相关零部件的设计参考。
