商用车钢制无内胎轮辋三维结构设计

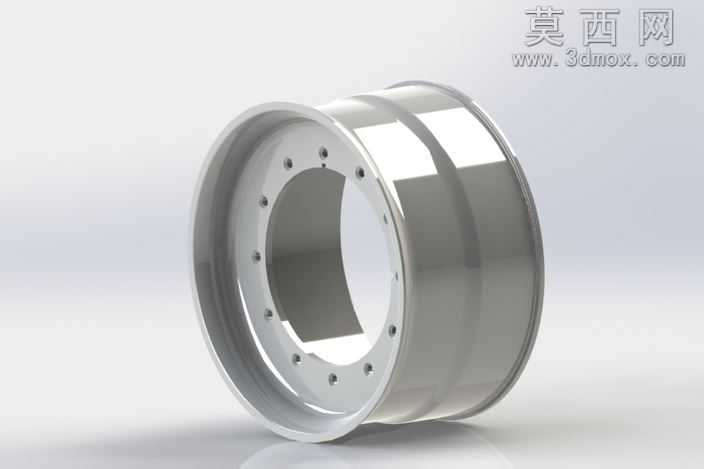

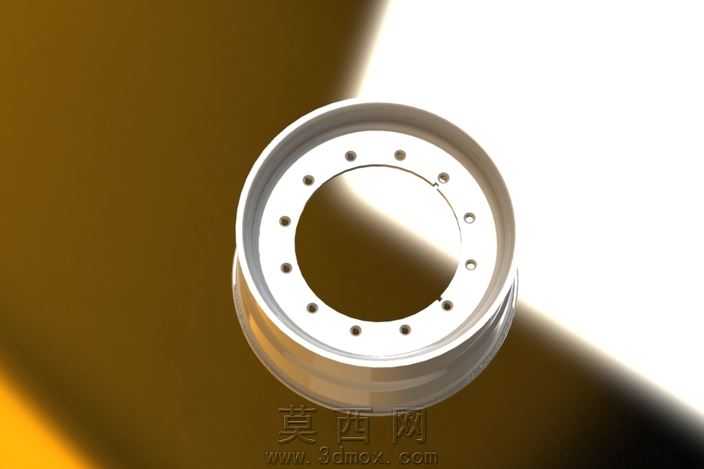

本模型为商用车使用的钢制无内胎轮辋，采用SolidWorks软件进行全参数化三维建模，建模过程严格商用车轮辋的行业尺寸规范，完整还原了轮辋的各部分结构特征。建模初始阶段先绘制轮辋的轴向截面草图，精准标定轮缘高度、胎圈座角度、槽底位置、安装孔分布圆直径等核心尺寸参数，通过旋转凸台特征生成轮辋的主体回转基体，保证回转曲面的同轴度与轮廓精度，避免曲面出现畸变或尺寸偏差。后续在轮辐安装端面上，按照商用车车轮的螺栓分布标准，以圆周阵列方式生成均匀排布的螺栓安装孔，每个安装孔都做了适配螺栓装配的倒角处理，同时在轮辋的气门嘴安装位置预留了对应规格的通孔，满足实际装车的气门嘴装配需求。材质设定上赋予模型镀铬金属材质，通过调整材质的反射率、粗糙度与环境光遮蔽参数，还原钢制轮辋经抛光镀铬后的亮面金属质感，渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出轮辋曲面的光影过渡与金属反光效果，辅光源补亮暗部避免结构细节丢失，背景采用浅灰色渐变突出模型主体，最终渲染效果清晰展现轮辋的曲面弧度与结构细节。结构设计上，该轮辋采用无内胎结构设计，轮缘与胎圈座的轮廓经过优化，能够与轮胎胎圈紧密贴合保证密封性能，轮辐与轮辋本体的过渡区域做了圆弧过渡处理，可有效分散车辆行驶过程中承受的载荷，降低应力集中风险，提升轮辋的结构强度与疲劳寿命。整体建模过程遵循从整体到局部的设计思路，先确定轮辋的主体轮廓与核心尺寸，再逐步细化安装孔、倒角、过渡曲面等细节特征，所有特征均保留完整的参数化建模历史，可根据不同车型的载荷需求、轮胎规格快速调整轮辋的宽度、直径、安装孔数量等参数，适配不同型号的卡车、客车与公共汽车的车轮装配需求，模型结构完整无破面，可直接用于后续的装配仿真、有限元强度分析以及工程图纸的生成。
