带安装耳径向支撑结构塑料塞结构设计

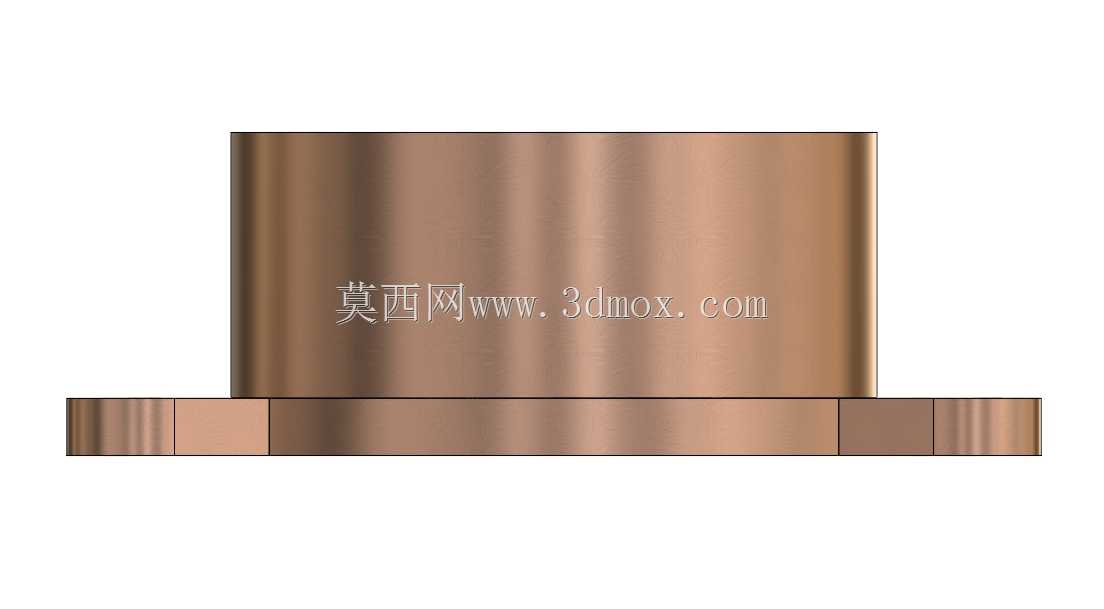

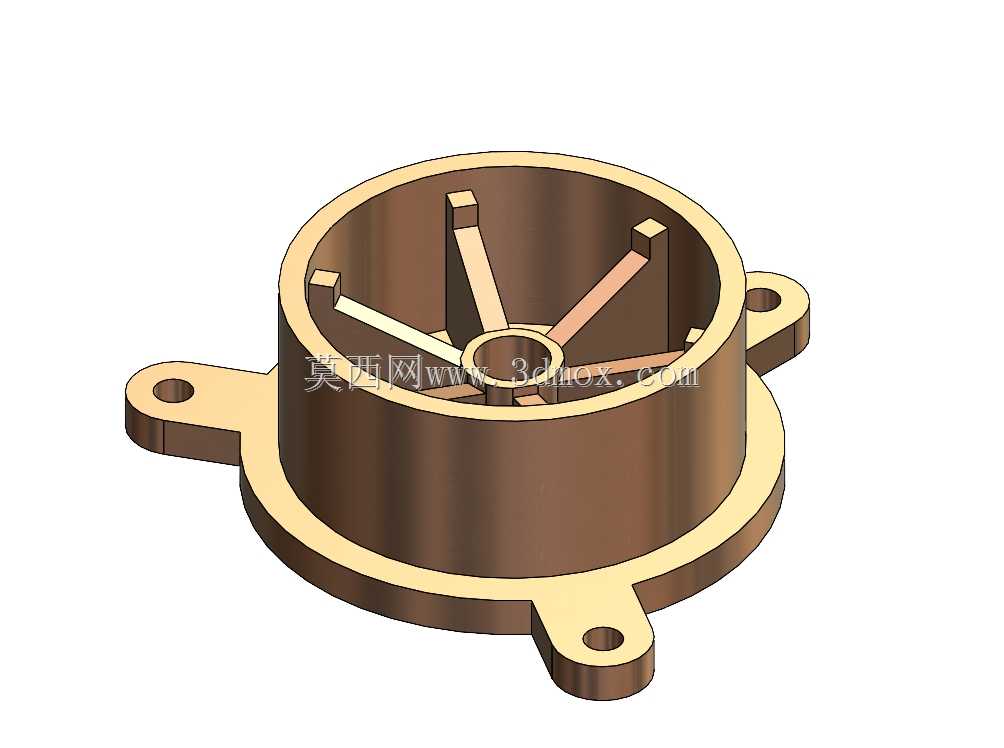

　　这款带三耳安装结构的塑料塞，主要面向通讯设备腔体、小型机电壳体的工艺孔、预留走线孔封堵场景设计，日常在通讯基站射频模块外壳、手持通讯终端机身、户外通讯接线盒的装配环节中，这类堵件是兼顾密封、定位与内部支撑的常用结构件，相比传统橡胶塞，硬质塑料材质的堵件能在孔位处提供更稳定的支撑强度，不会因长期户外温差变化出现过度形变导致的封堵失效问题。从结构设计逻辑来看，主体采用圆筒形主体匹配待封堵圆孔的内壁尺寸，筒壁厚度根据常用的PP、ABS注塑成型工艺参数设定，既保证成型时的熔体流动填充顺畅，避免出现缺胶、缩痕问题，也能在装配后提供足够的径向支撑力，不会因外力挤压出现筒壁塌陷。底部向外延伸的法兰边是核心的轴向定位结构，

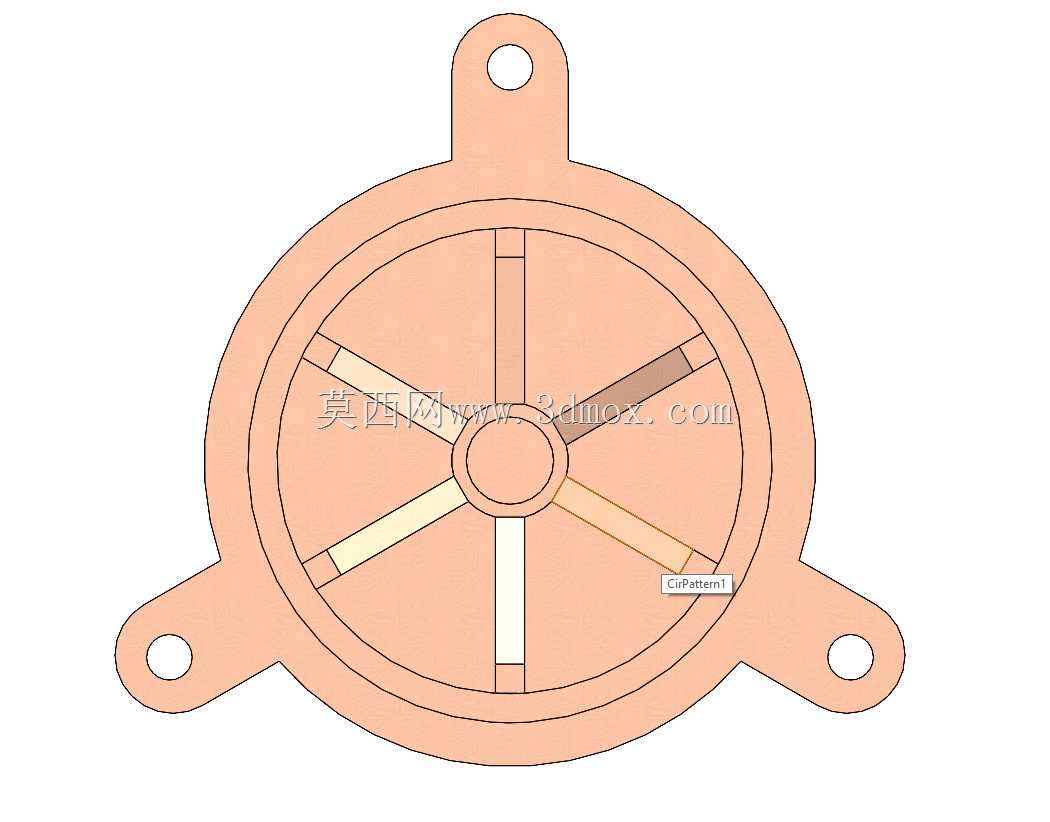

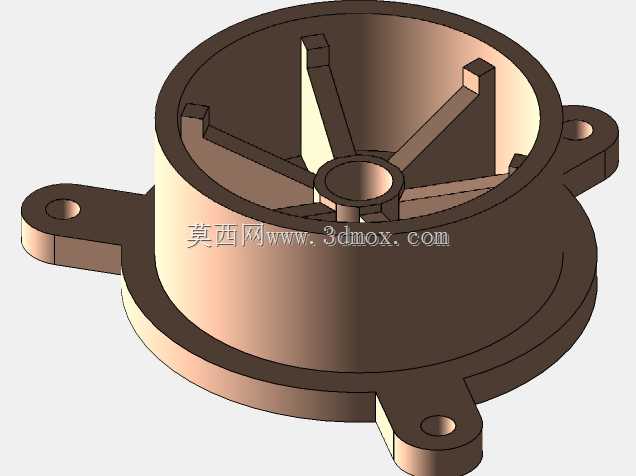

　　装配时法兰边完全贴合壳体外壁面，限制塞体向孔内的过度推入，三个均匀分布的带孔安装耳从法兰边向外延伸，安装孔的位置与壳体上预设的螺柱孔位完全对齐，可通过自攻螺丝或者卡扣实现塞体与壳体的刚性固定，相比单纯过盈配合的塞体，这种带安装耳的结构能承受更大的外部拉扯力，在户外设备遇到大风、振动工况时不会从孔位脱落。塞体内部的六根径向支撑筋是设计的核心细节，筋条从中心圆柱凸台向外延伸至筒体内壁，将筒体内部分隔为六个均匀的扇形空腔，这种结构一方面能大幅提升筒体的径向抗形变能力，当筒体外壁受到挤压时，筋条会将受力均匀传递到中心凸台，避免筒壁出现局部凹陷；另一方面中心凸台可作为后续加装防尘透气膜、小型密封垫的定位基准，部分需要走线的场景下，

　　中心凸台可预先加工穿线孔，筋条之间的空腔刚好能容纳走线后的密封胶填充空间，不会出现胶层流淌溢出的问题。在安装边界尺寸设定上，法兰边的外径比待封堵孔的直径大4-6mm，保证足够的贴合密封面宽度，安装耳的突出长度控制在法兰边外径外8-10mm，安装孔中心到筒体中心的距离统一，保证三个安装点的受力均匀，避免螺丝锁紧时出现塞体偏斜导致的密封缝隙。筒身的插入深度根据常见通讯壳体的壁厚设定，插入端做了15度的导入倒角，装配时能快速对准孔位，压入时不会刮伤孔壁的涂层或者密封层。日常应用中，这类塑料塞除了基础的孔位封堵作用，还能在壳体内部形成局部的支撑位点，部分需要在孔位附近加装小型电路板、接线端子的场景下，

　　塞体内部的支撑筋和中心凸台可直接作为固定位点，不需要额外在壳体内壁增加支撑柱，减少壳体的注塑成型难度。针对户外使用的场景，结构设计时在法兰边与壳体贴合的面预留了0.5mm的环形凹槽，可装配对应尺寸的O型密封圈，进一步提升防水防尘等级，能满足IP65级别的防护要求，适配户外通讯设备的长期使用需求。筋条的厚度设置为筒壁厚度的0.8倍，避免注塑时筋条背面出现缩痕，影响法兰边的平面度，保证密封面的贴合紧密性。三个安装耳的根部做了圆角过渡，减少应力集中，避免螺丝锁紧时安装耳从根部断裂，安装孔的周边做了局部加厚处理，提升螺丝锁紧时的局部强度，不会因锁紧力过大出现孔位开裂。
