圆柱螺旋压缩弹簧曲面造型设计作品

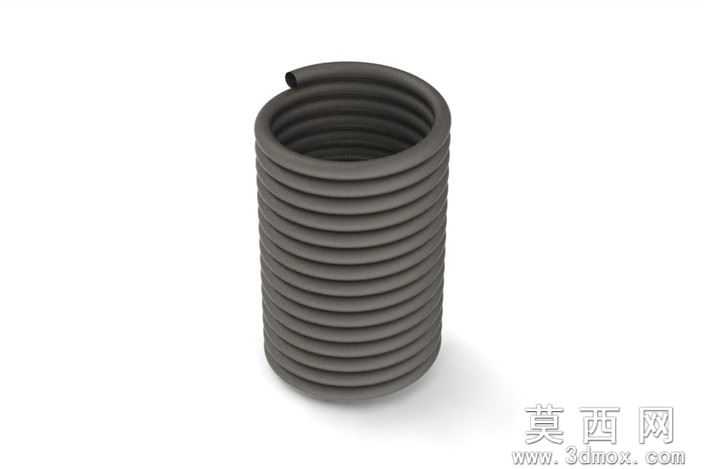

本作品为圆柱螺旋压缩弹簧的曲面造型三维设计，建模过程依托三维设计软件完成，整体围绕弹簧的螺旋成型逻辑展开设计。首先确定弹簧的核心参数，包括弹簧中径、钢丝直径、有效圈数、自由高度等基础尺寸，以圆柱螺旋线作为核心路径基准，螺旋线的生成严格匹配弹簧的节距参数，保证每一圈簧丝的间距均匀一致，端部并紧磨平的结构也通过螺旋线的端部收束处理实现，还原真实压缩弹簧的端部支撑结构。在曲面构建阶段，以圆形簧丝截面沿螺旋路径进行扫掠操作，过程中严格控制截面与螺旋路径的垂直约束，避免扫掠过程中出现截面扭转、曲面褶皱的问题，保证簧丝曲面的顺滑连续性。材质设置上选用弹簧钢的哑光深灰金属材质，调整材质的粗糙度、金属度参数，还原弹簧钢经过表面处理后的哑光金属质感，没有过度添加反光效果，突出弹簧本身的结构轮廓。渲染阶段采用柔和的漫反射光源，在弹簧底部添加柔和的投影效果，清晰展现弹簧的层叠螺旋结构，每一圈簧丝的明暗过渡自然，能够直观区分簧丝的圆柱曲面形态与螺旋排布层次。设计思路上以还原通用圆柱压缩弹簧的真实结构为核心，重点练习螺旋路径扫掠的曲面建模技巧，处理螺旋曲面的连续性问题，同时兼顾弹簧端部并紧结构的细节还原，让模型既符合机械零件的结构规范，又通过曲面造型完整呈现弹簧的形态特征，整个建模过程注重参数化调整的便利性，核心尺寸均可通过参数修改快速调整，适配不同规格弹簧的快速建模需求，曲面构建完成后经过多次曲率检查，确保簧丝曲面没有破面、扭曲的问题，整体造型规整，结构清晰，能够直观展现圆柱螺旋弹簧的典型结构特征。
