紫色塑料离心叶轮结构设计作品

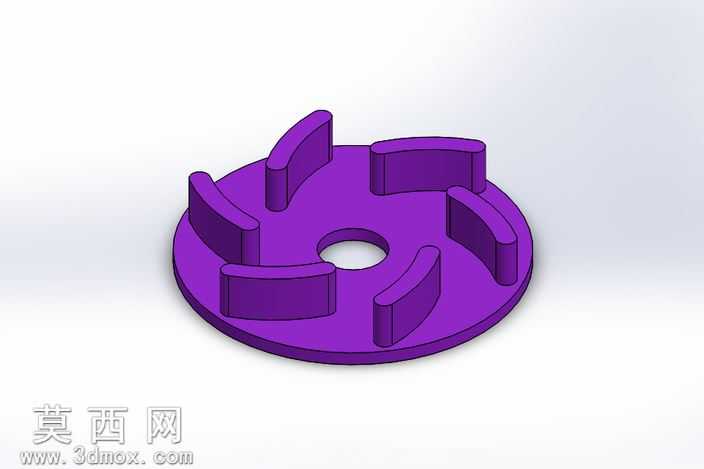

本作品为塑料材质的离心式叶轮三维模型，整体采用圆盘式基座搭配弧形叶片的经典离心叶轮结构设计，建模阶段以中心安装孔为定位基准，先绘制带中心通孔的圆形底盘草图，通过拉伸凸台命令生成具有均匀厚度的圆盘基体，中心孔尺寸按照标准安装轴径预留装配间隙，保证后续与动力轴的装配适配性。叶片部分采用等截面弧形设计，每片叶片的弧度经过流体力学角度优化，沿圆盘周向均匀排布，建模时先绘制单片叶片的弧形截面轮廓，通过拉伸生成实体后，利用圆周阵列命令以中心孔轴线为阵列轴，完成全部叶片的均匀排布，阵列过程中严格校验每片叶片的间距与角度偏差，保证整体结构的对称性，避免运转时出现动平衡问题。材质设置上选用工程塑料材质，渲染阶段调整材质的漫反射颜色为醒目的紫色，添加适度的塑料材质光泽度与轻微反射效果，还原塑料注塑件的真实表面质感，同时对叶片与底盘的衔接处做小圆角过渡处理，既符合注塑成型的工艺要求，避免应力集中导致的部件开裂，也能减少流体经过时的阻力损失。整体结构无冗余设计，叶片与底盘为一体化结构，适配小功率流体输送场景的使用需求，建模过程中对所有特征做参数化关联，可根据实际使用的流量、风压参数快速调整叶片数量、弧度、高度以及底盘直径尺寸，适配不同规格的泵体、风机类产品的设计需求，模型的所有边线均做工艺性圆角处理，完全符合塑料件注塑生产的脱模要求，不存在尖锐棱角与倒扣结构，无需复杂的抽芯模具结构即可完成生产，具备较高的实际生产参考价值。
