可移动分层扩展式种植冠层培育架

　　这款可移动分层扩展式支架，最初是针对设施农业里作物冠层培育场景做的结构设计，核心是解决传统固定培育架无法适配不同生长周期作物冠幅、无法灵活调整作业动线的痛点。从实际落地场景看，这类支架可用于温室大棚内的作物栽培试验、植物工厂的分层育苗，也可适配工业场景里的分层物料暂存，尤其是需要频繁调整工位排布、对架体承重有均匀载荷要求的作业环境。

　　设计之初最先敲定的是底部脚轮的选型与安装位，四个支腿底端全部配置带刹车的万向脚轮，单轮额定载荷按照整架满载1.2倍安全系数核算，确保架体在移动过程中不会出现支腿变形、脚轮卡滞的问题，刹车踏板的高度预留了15mm的地面间隙，避免地面不平时剐蹭踏板导致刹车意外解锁。架体主体采用方管焊接成型，主框架的竖管与横管连接位置全部采用满焊处理，焊后做抛丸喷塑，避免长期处于高湿种植环境时出现焊缝锈蚀的问题。

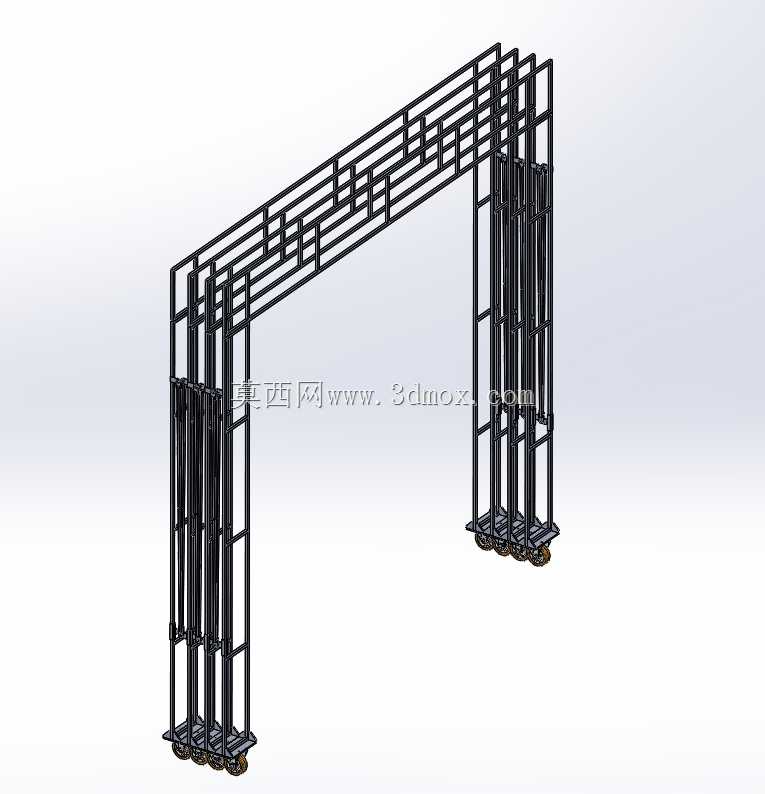

　　分层扩展的结构是这款架体的核心设计点，相邻架体之间通过横向连杆做快拆连接，连杆两端采用插销式固定结构，不需要额外工具就能完成多组架体的拼接，单组架体的横向宽度控制在1.2m，纵向深度0.8m，单层高度0.6m，这个尺寸边界是经过现场作业验证的：既可以保证操作人员站在架体侧面时，手臂能够轻松够到架体中间位置的作物或物料，也能适配标准温室的通道宽度，多组拼接后不会占用过多通行空间。顶部的框架预留了补光灯、喷淋管的安装卡槽，卡槽采用C型冷弯型材，直接焊接在顶层横管下方，不需要后期打孔固定，避免破坏架体的防腐层。

　　从结构受力角度看，每层横管的排布间距经过挠度核算，在每层均匀承载50kg载荷的情况下，横管中部最大挠度控制在2mm以内，不会出现层板下弯、放置物品滑落的问题。竖管的壁厚选用1.5mm的冷轧方管，相比同尺寸的圆管抗扭性能提升30%以上，在架体移动遇到地面凸起、单侧受力时，不会出现框架扭曲变形的情况。相邻架体拼接时，连接插销的位置做了公差配合设计，插销与插孔的间隙控制在0.2mm以内，拼接后整排架体的横向晃动量控制在5mm以内，不会因为多组拼接出现整体刚度下降的问题。

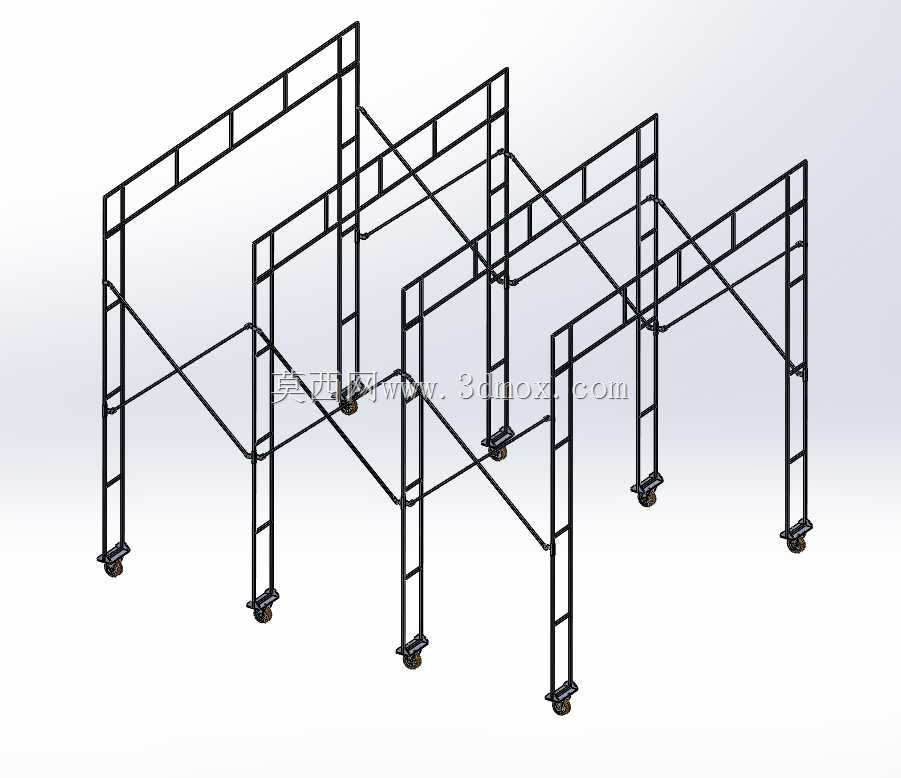

　　实际使用中，单组架体可以独立作为小型培育单元使用，根据作物的生长高度，可以灵活调整层间的横管安装位置，竖管上预先冲好了等间距的调节孔，孔位间距100mm，层板托架通过弹簧插销固定在调节孔上，不需要拆卸螺栓就能完成层间距调整，适配从苗期到成株期不同高度的作物冠层生长需求。当需要扩大培育规模时，只需要将多组架体沿纵向依次拼接，连接横向的稳定拉杆，就能形成连续的长排培育架，拼接长度可以根据场地大小自由选择，不需要额外定制特殊尺寸的架体，大幅降低了场地适配的成本。

　　架体的底部横管距离地面高度预留了200mm的间隙，这个高度一方面是方便清洁地面的积水与杂物，避免架体底部长期浸泡在积水中出现锈蚀，另一方面也可以适配常规的扫地机器人、手动液压叉车的作业高度，需要整架转运物料时，可以直接用液压叉车从底部间隙伸入，将整组架体连带层板上的物料一起转运，不需要逐层搬运，提升作业效率。脚轮的安装板采用加厚钢板焊接在竖管底端，安装板上的螺栓孔做了沉头处理，螺栓拧紧后不会突出安装板表面，避免剐蹭地面或者缠绕杂物。

　　从安装边界来看，单组架体的安装不需要做地面固定，依靠自身重量与脚轮刹车就能保持稳定，对地面的平整度要求不高，即使是有5mm以内高度差的硬化地面，脚轮的自适应结构也能保证架体平稳放置，不会出现晃动。多组拼接时，整排架体的直线度可以通过连接拉杆的调节螺栓做微调，不需要额外的校准工具，两名操作人员在半小时内就能完成10组架体的拼接与固定，安装效率远高于传统的螺栓固定式组合货架。

　　结构设计时还考虑了长期使用的维护性，所有的连接插销、调节弹簧都做了镀锌防锈处理，出现损坏时可以直接单独更换，不需要切割焊接架体主体；喷塑层的厚度控制在80μm以上，日常使用中遇到轻微剐蹭不会露出基材，即使出现局部掉漆，只需要用同色自喷漆修补即可，不需要整体返厂处理。架体的边角位置全部做了圆角打磨处理，没有尖锐的焊渣与毛刺，避免操作人员在作业过程中被划伤，符合作业现场的安全规范。
