可调角度投影仪灯手动手持支撑装置

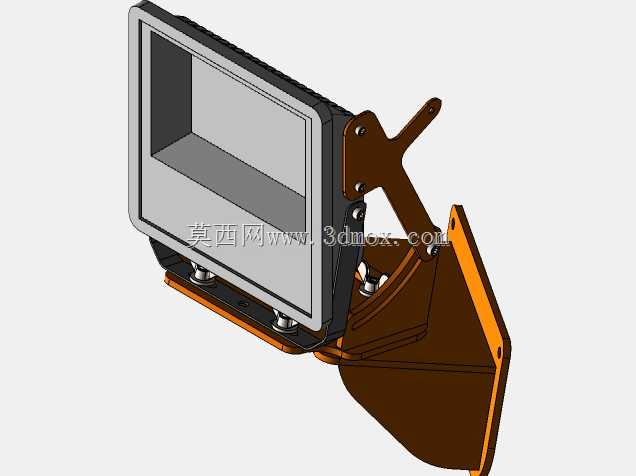

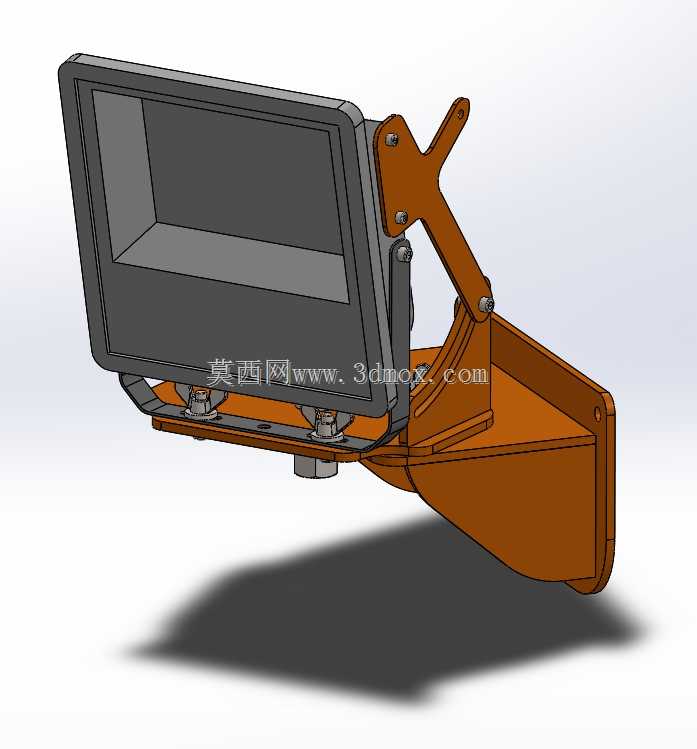

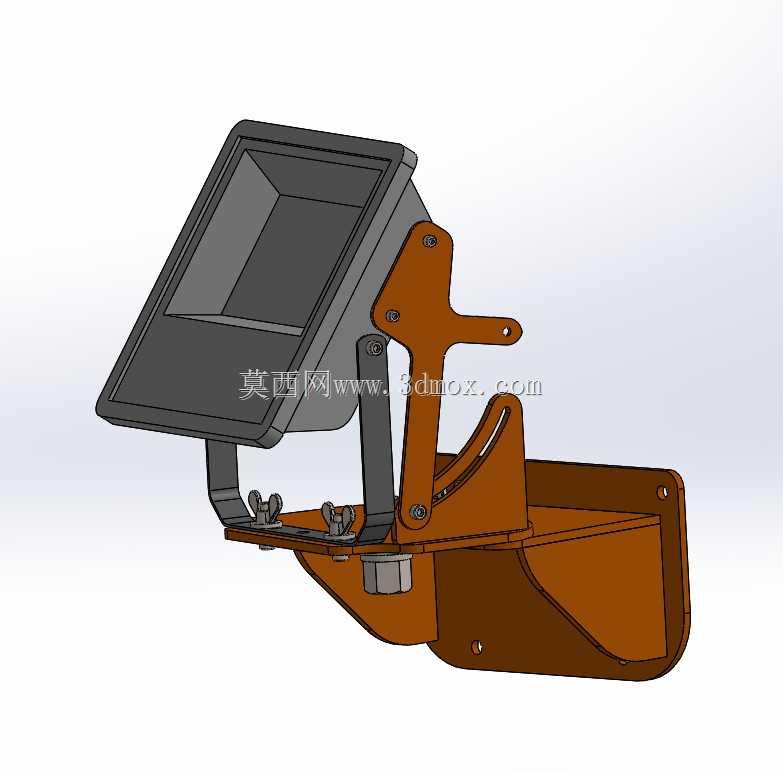

　　这款手动手持支撑装置主要适配小型投影仪灯类设备，在户外临时作业、移动巡检补光、小型场景投影演示等场景中使用，解决了小型投影照明设备无适配支撑、角度调整不便的实际问题，区别于固定安装的支架结构，该装置兼顾手持操作与临时固定两种使用模式，能适配不同作业场景下的快速切换需求。从功能特性来看，装置设置了多段式角度调节结构，通过铰接位与弧形调节槽配合，可实现投影灯照射角度的无级调整，调整到位后通过手拧紧固件即可锁止，无需额外工具，操作门槛低，适合现场快速调试。支撑底座做了贴合手部握持的曲面造型，边缘做了圆弧过渡处理，长时间手持操作时不会产生硌手的问题，底座上预留的安装孔位，也可在需要固定使用时，通过螺栓将装置固定在平台、支架杆等载体上，

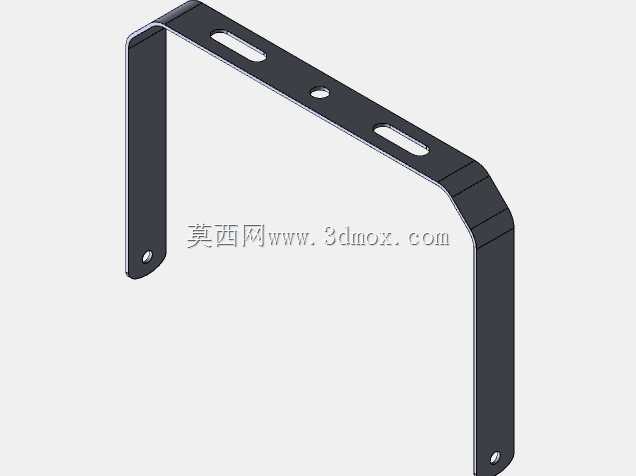

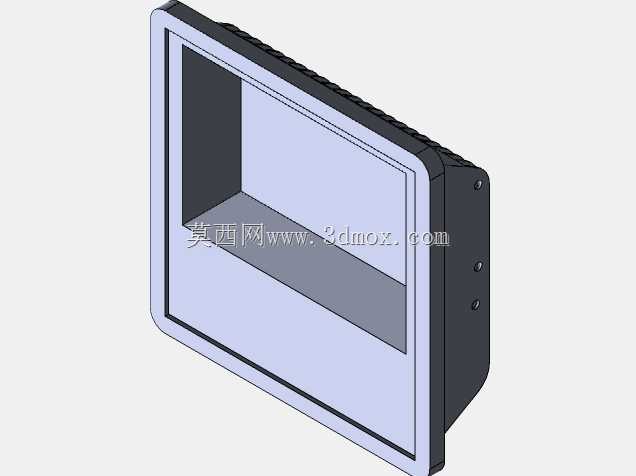

　　拓展使用场景。设计过程中，首先针对小型投影仪灯的安装接口做了适配，安装板上预留的多组孔位可匹配不同孔距的设备安装需求，避免单一孔位适配性差的问题；调节臂的结构做了受力优化，在铰接位置做了加厚处理，避免长时间承重后出现铰接松动、角度下垂的问题，弧形调节槽的行程覆盖了常用的俯仰角度范围，从水平照射到大角度俯射、仰射都能覆盖，满足不同投射高度与距离的角度需求。从安装边界来看，安装板的有效安装区域可容纳边长180mm以内的方形投影灯设备，底座握持部分的宽度符合成年人手部握持的人机尺寸，单手握持时可稳定承托设备重量，整体结构的重心经过配平，手持状态下设备不会出现前倾侧翻的问题，调节臂展开后的最大外伸长度控制在合理范围，

　　避免外伸过长导致手持时力矩过大、操作费力的问题。结构上的紧固件全部采用手拧式设计，不需要借助扳手、螺丝刀等工具即可完成角度调整与设备装拆，在户外无工具的场景下也能快速完成设备部署。装置的各铰接转动部位做了间隙配合设计，转动时阻尼适中，既不会因为过松导致调整时角度窜动，也不会因为过紧导致调整费力，锁止后可承受设备自重带来的力矩，不会出现角度滑移的问题。底座部分的造型同时兼顾了放置稳定性，当需要临时放置在平面上使用时，底座的平面接触区域可保证装置平稳放置，不需要额外的夹持结构即可实现临时摆放使用，进一步拓展了使用场景。针对投影灯工作时的散热需求，安装板与设备接触的位置预留了散热间隙，不会完全贴死设备背部，避免影响设备自身的散热效率，

　　保证设备长时间工作时的稳定性。整体结构没有复杂的传动与电控部件，全部为机械结构，可靠性高，在恶劣的户外作业环境下也能稳定工作，不会因为粉尘、潮湿等问题出现功能失效，日常维护仅需要定期检查铰接紧固件的松紧度即可，维护成本极低。
