可动关节方块造型趣味机器人结构设计

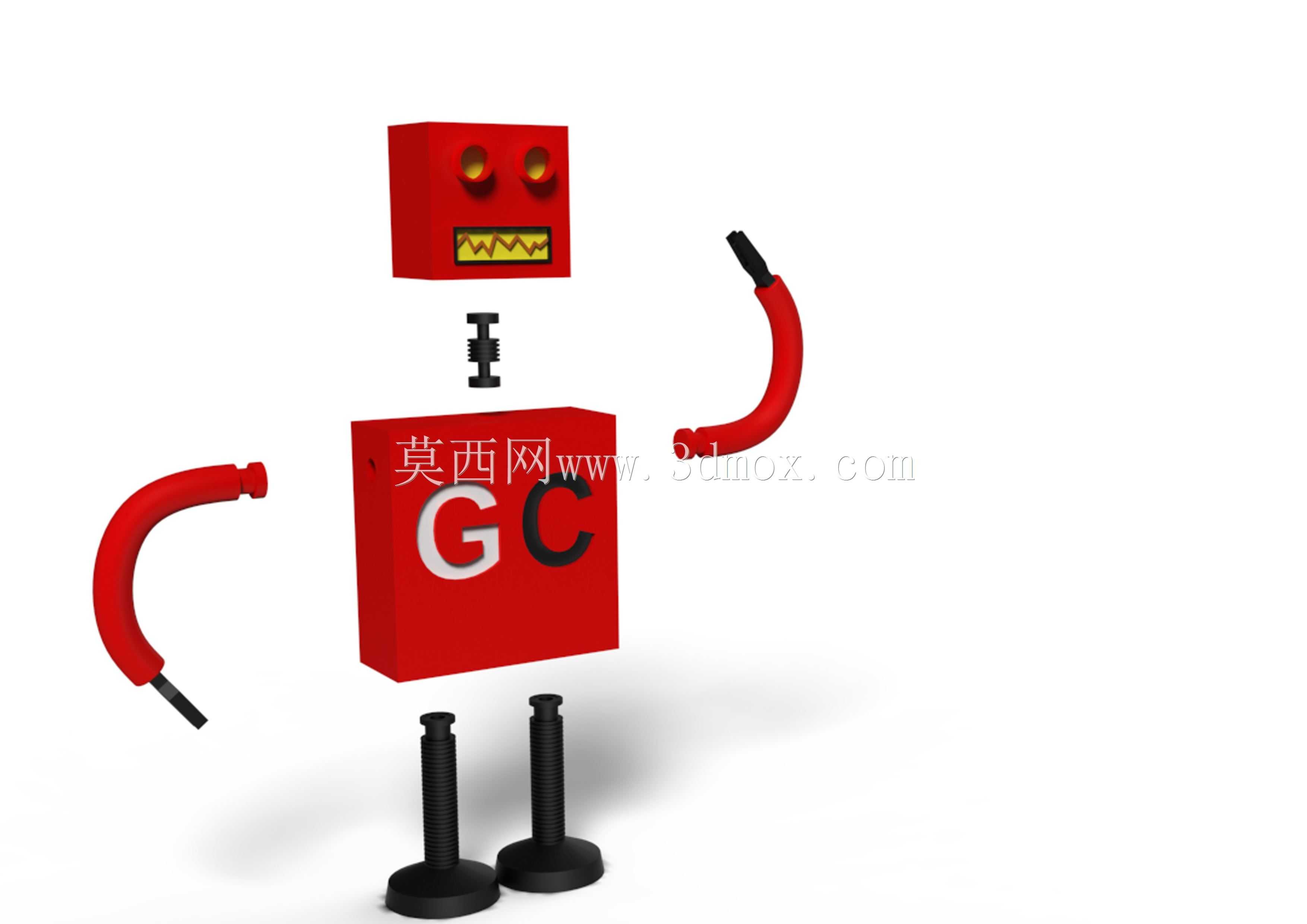

　　这款方块造型的关节可动机器人，最初的设计定位是面向青少年科创教育的实操教具，同时也可作为工业展会上的互动展示摆件，在科普活动、机械结构启蒙课堂中，能够让参与者直观理解连杆关节、活动连接的基础机械原理，不需要复杂的电控组件，仅靠物理结构就能实现头部摆动、手臂抬转的动作，降低了机械原理的认知门槛。从结构设计逻辑来看，整体采用方正的模块化块体拼接思路，头部、躯干、手臂、腿部四个核心模块完全独立，通过嵌入式的转动副实现连接，没有采用复杂的齿轮传动结构，而是依靠轴孔间隙配合实现活动阻尼，既保证了关节活动的顺畅度，也能让调整后的姿态保持稳定，不会出现松垮垂落的问题。躯干部分作为整个结构的核心承载件，所有连接轴的安装位都做了局部加厚处理，避免频繁转动导致的孔位磨损，延长结构的使用寿命。

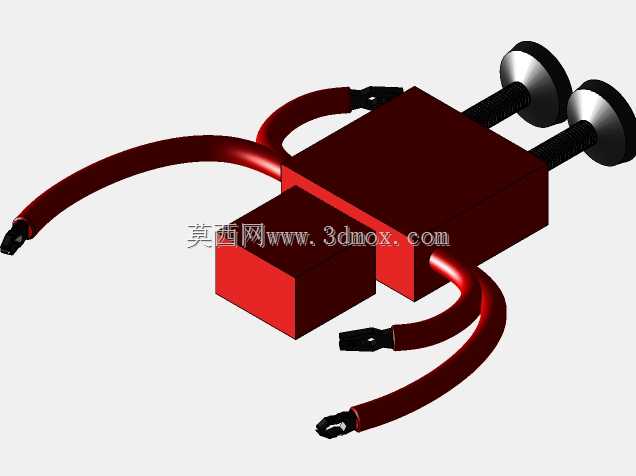

　　设计过程中特意将所有PAT结构件设置为中空形态，这一设计并非单纯为了减重，更多是从加工制造的实际场景出发，不管是采用FDM3D打印制作，还是采用注塑工艺小批量生产，中空结构都能大幅减少原材料的消耗，3D打印场景下可以降低40%以上的材料用量，同时缩短打印周期，减少支撑结构的使用；注塑场景下则可以避免厚壁件容易出现的缩痕、内应力集中问题，提升成品的成型合格率，中空腔体的壁厚统一设置为2mm，既保证了结构的整体刚性，拿取时不会出现薄壁件的形变问题，也控制了整体的重量，单台成品的重量控制在300g以内，方便课堂上学员手持操作、调整姿态。

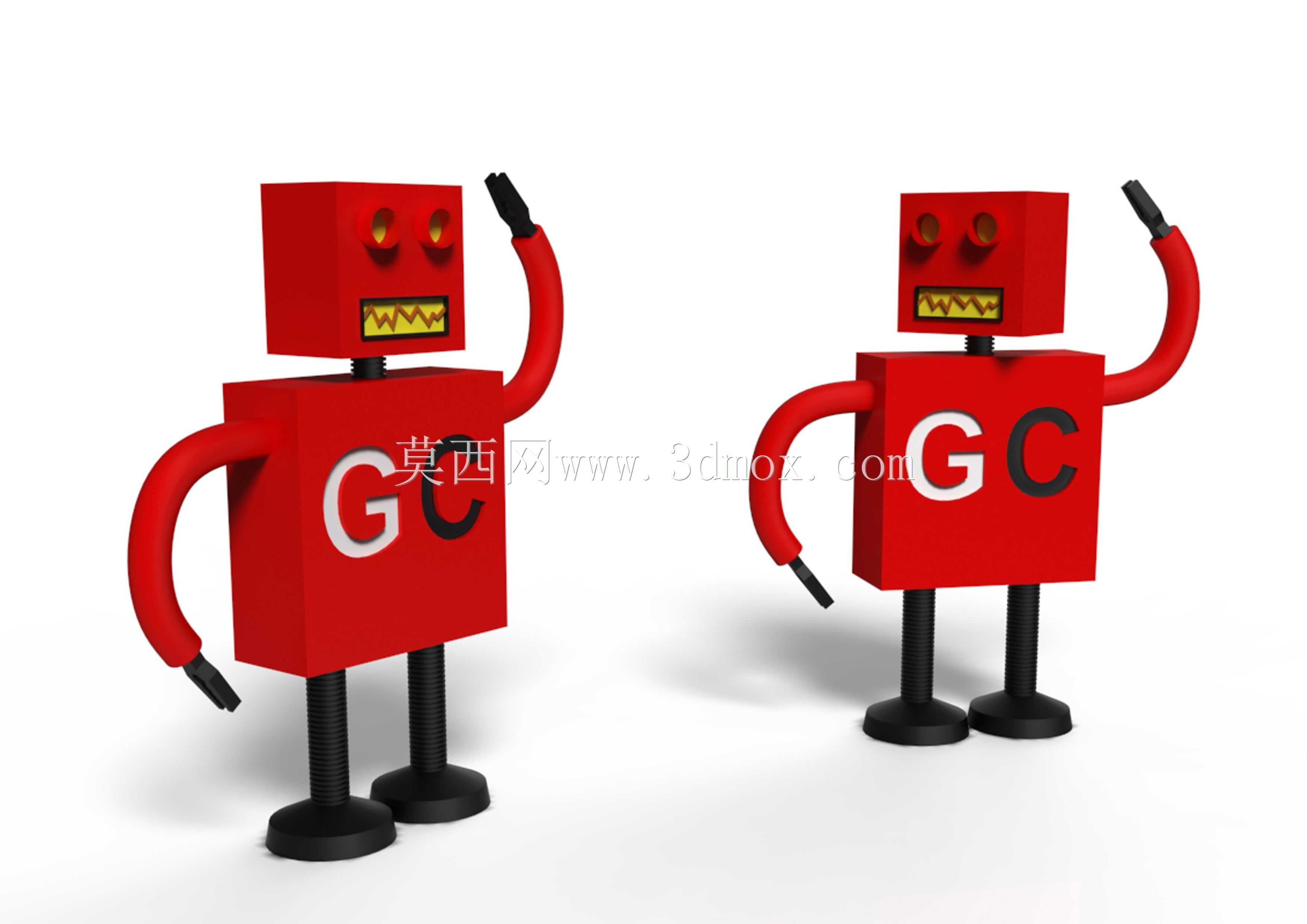

　　从安装边界与尺寸适配来看，整体站立高度控制在180mm左右，底座的两个圆形脚座直径为40mm，两个脚座的中心间距设置为60mm，保证站立状态下的重心稳定，即使手臂完全抬起、头部转向侧面，整体重心也不会超出脚座的支撑范围，不会出现倾倒的问题。手臂的转动角度范围设置为0-120度，也就是从自然垂落状态可以向上抬至挥手姿态，不会因为转动角度过大导致轴位脱出；头部的转动角度为左右各45度，满足常规的姿态调整需求，同时在转动极限位置做了限位凸台，避免过度转动导致的连接结构断裂。手臂末端的手部结构做了简化的块状造型，没有设计复杂的手指结构，一方面是降低加工难度，另一方面也避免细小结构容易断裂的问题，适合高频次的实操操作场景。

　　在实际应用场景中，除了科创教具之外，这款结构也可以作为文创周边的基础载体，在躯干的平面区域可以印制不同的标识、图案，适配不同企业的展会宣传、活动纪念需求，不需要改动整体的连接结构，只需要调整躯干外表面的印刷内容即可，具备很强的衍生适配性。结构的所有连接轴都采用标准直径的圆轴，不需要定制特殊规格的连接件，后期维护更换零件十分方便，即使是没有机械加工经验的使用者，也可以快速完成拆装重组。腿部结构采用直杆加圆形底座的设计，直杆部分做了仿螺纹的防滑纹理，既提升了外观的机械质感，也方便在拆装时手持施力，不需要额外的工具就能完成整体的组装，整个装配过程不超过5分钟，非常适合面向零基础人群的拼装活动使用。

　　从结构可靠性角度出发，所有的转角位置都做了R2的圆角处理，没有尖锐的棱角，在面向低龄学员的使用场景中，能够避免划伤的风险，符合教具类产品的安全设计要求。关节的配合间隙经过反复调整，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现松旷的问题，常温环境下长期使用也不会出现材料蠕变导致的阻尼失效问题。整体没有采用螺丝、胶水等辅助固定件，完全依靠结构本身的卡扣与轴孔配合实现固定，拆装过程不需要额外工具，也不会因为胶水老化、螺丝锈蚀导致结构损坏，大幅降低了后期的维护成本。
