贫困灾区应急便携净水收集桶设计

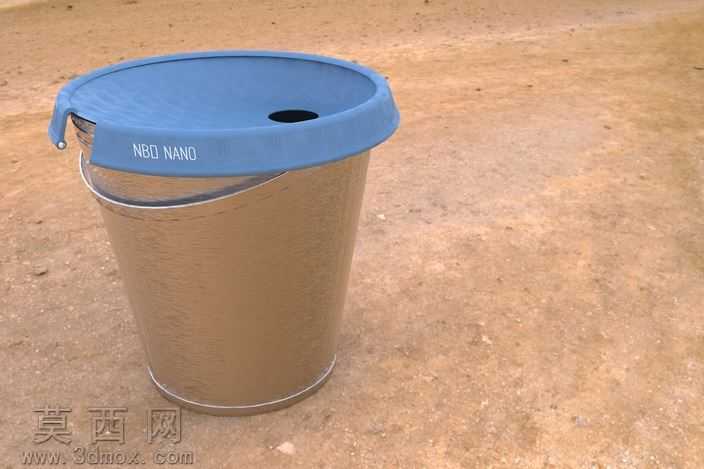

本模型采用Solid Edge完成全参数化三维建模，整体围绕贫困灾区应急取水场景做轻量化结构设计，建模阶段先以旋转特征生成桶身基础轮廓，桶身采用薄壁结构设计，壁厚控制在1.2mm以兼顾结构强度与材料用量，桶身底部做卷边加固处理，避免运输使用过程中出现磕碰变形。桶盖部分采用独立装配体设计，通过卡扣特征与桶身实现快拆连接，桶盖表面预留圆形取水孔，边缘做圆角过渡处理避免划伤使用者，桶盖侧面模压标识区域通过凸雕特征完成NBD NANO字样的建模，还原实物的标识细节。材质渲染阶段，桶身赋予镀锌金属材质，调整金属粗糙度参数模拟磨砂镀锌的哑光金属质感，还原金属桶身的轻微反光特性；桶盖赋予食品级蓝色PP塑料材质，调整塑料的漫反射与高光参数，模拟硬质塑料的温润质感，地面场景赋予沙土地材质，添加细微的凹凸纹理模拟户外泥土地的粗糙质感，渲染阶段采用全局光照系统，模拟自然日光的照射效果，调整阴影柔和度让模型与场景融合更自然。结构设计上整体仅包含桶身、桶盖两个核心组件，无额外电子元件，所有部件均采用可回收材料设计，桶身可搭配织物过滤组件使用，原水从桶盖预留孔注入后，可通过内置过滤结构完成净水处理，整体结构无需额外动力部件，可适配不同尺寸的过滤组件，生产工艺仅需金属卷制、塑料注塑两种常规工艺即可完成量产，极大降低生产与运输成本，能够适配灾区应急救援的大规模配发需求，建模过程中对所有装配间隙做公差校验，确保卡扣连接的松紧度适配实际生产的公差范围，所有圆角、倒角特征均做工艺性校验，避免出现无法开模的尖锐结构，整体模型装配关系清晰，可直接导出用于工程图生产或3D打印样件验证。
