双关节回转式气动机械臂结构设计

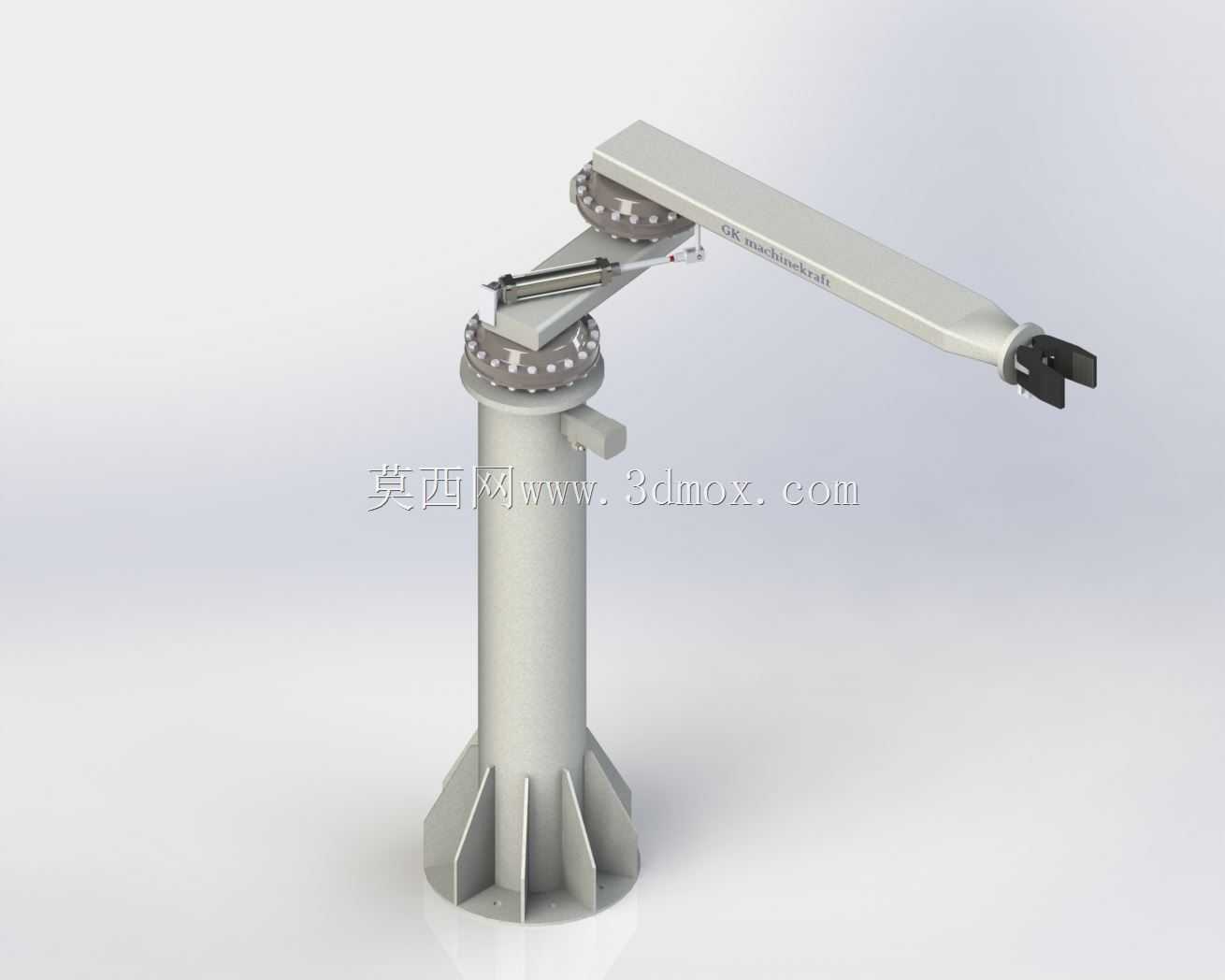

　　这款双关节回转式气动机械臂，主要面向中小型加工工位的工件转序、上下料作业场景，常见于五金件冲压工位间的物料转运、小型装配线的工序件传递、注塑机旁的成品取件工位，适配负载5kg以内的轻型工件搬运需求，相比多关节伺服机械臂，它的结构更简单，维护成本更低，适合节拍固定、动作路径重复度高的自动化产线做末端执行搭载。从结构设计逻辑来看，整机采用立柱式安装基座，底部设置圆形法兰安装面，安装时可直接通过螺栓固定在设备机架或者地面预埋钢板上，基座内部集成了第一级回转驱动的气路分配结构，避免外接气管随臂体回转时出现缠绕打结的问题，基座侧面预留的气动接头安装位，可直接对接厂区现有压缩空气气源，无需额外布设复杂的控制线路。

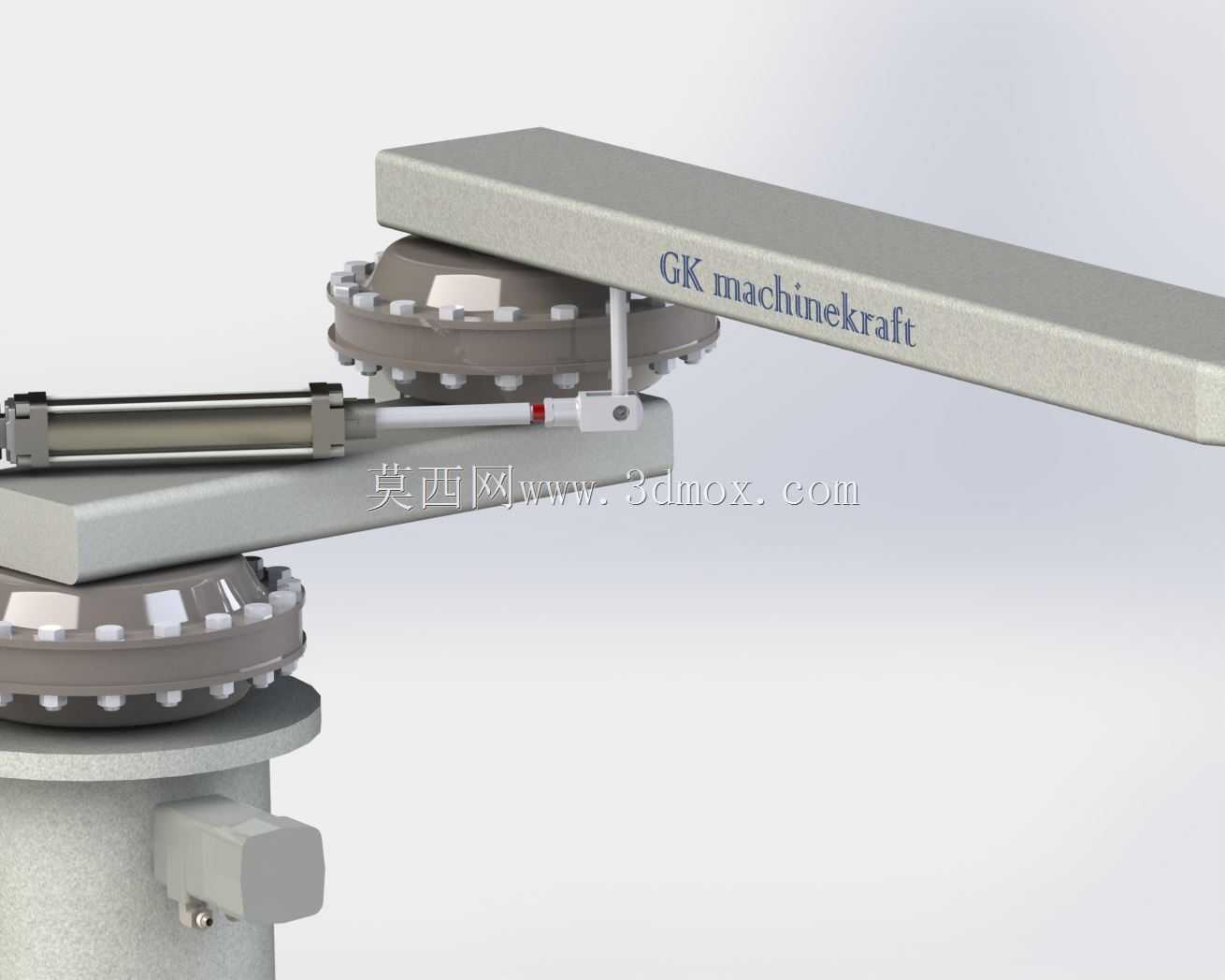

　　第一级关节采用大直径回转支承结构，承载面做了加宽处理，可承受臂体伸展时的倾覆力矩，避免臂体伸出较长距离时出现端部下垂的问题，关节处的密封结构采用双唇形密封圈，可阻挡车间内的金属碎屑、切削粉尘进入关节摩擦面，延长回转副的维护周期。臂体主梁采用矩形截面的铝合金型材加工而成，相比钢板焊接结构重量更轻，可降低回转驱动的负载，同时型材表面的安装槽可直接固定气动管路、传感器线缆，无需额外设计走线支架，压缩整机制造成本。第二级关节搭载直线气缸作为伸缩驱动元件，气缸两端设置了可调缓冲结构，当臂体伸缩到行程端点时，可通过缓冲垫吸收冲击，避免硬碰撞导致的工件移位或者结构件松动，气缸的伸出长度可通过端部的调节螺母进行微调，适配不同距离的取放料点位。

　　臂体末端设置了标准的安装法兰盘，可根据实际作业需求更换夹爪、真空吸盘、磁吸座等不同的执行末端，法兰盘的安装孔位采用通用化设计，可兼容市面上多数标准气动末端执行件，无需额外做转接板设计。从安装边界尺寸来看，基座安装法兰的直径为220mm，圆周均布6个M12的安装螺栓孔，安装时需要预留的基座周边操作空间不小于300mm，方便后期维护时拆卸关节密封件、更换气动密封件；臂体完全收缩时整机的回转半径为480mm，完全伸展时最大作业半径为1200mm，垂直方向的安装高度可根据工位需求调整基座的垫高块厚度，适配不同高度的设备进料口高度。气路设计上，所有气动管路均采用内嵌式布设，从基座的回转配气盘到第二级关节的气缸，管路全部藏在臂体型材的内腔中，

　　仅在关节活动处留出小段柔性气管的活动余量，避免车间作业时工件、工具剐蹭到气管造成漏气故障，每个气动支路都单独设置了节流阀，可独立调节两个关节的动作速度，匹配产线的整体作业节拍。关节处的限位结构采用可拆卸的机械限位块，可根据实际作业的回转角度范围调整限位块的安装位置，无需修改整体结构就能适配不同角度范围的转运需求，比如在冲压工位使用时，可将回转角度限制在0到180度之间，避免臂体误转到冲床作业区域引发安全问题。臂体表面做了硬质阳极氧化处理，可抵御车间内常见的切削液、润滑油腐蚀，同时表面硬度更高，日常清理时剐蹭不容易留下划痕，适合机加工、冲压这类车间环境相对恶劣的场景使用。在设计过程中，特意将所有易损件的安装位置都设置在臂体的外侧，比如气缸的密封件、关节的密封圈、节流阀这些需要定期更换或者调整的部件，都不需要拆解臂体的主体结构就能直接操作，降低后期维护的时间成本，相比集成度高的伺服机械臂，现场的设备维护人员经过简单培训就能完成日常的保养和易损件更换，不需要专业的售后人员到场处理。另外，整机的结构没有采用复杂的铸造件，多数结构件采用型材加工和标准件拼接，加工难度低，普通的机加工车间就能完成备件的加工，出现结构件损坏时可以快速自制备件替换，减少停机等待的时间。
