汽车转向节联合右半部分结构三维设计

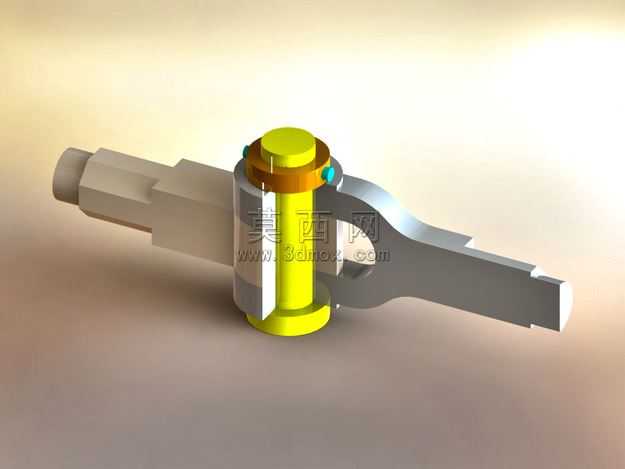

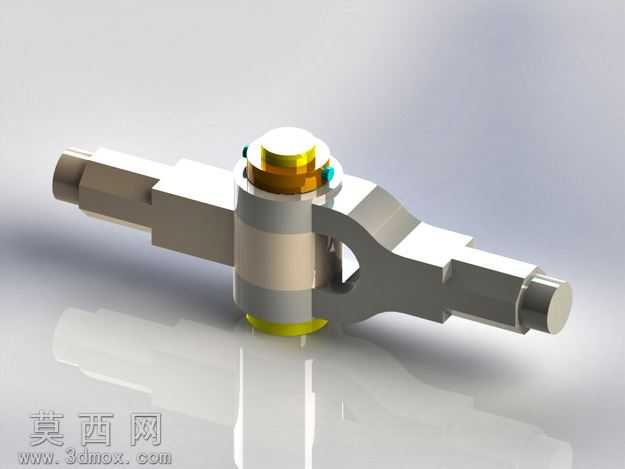

本作品为汽车转向系统核心部件转向节联合的右半部分三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循汽车底盘零部件设计的尺寸规范与装配逻辑，首先根据转向节的实际功能需求拆解结构组成，将整体划分为轴颈连接段、中间铰接座、端部连接臂三个核心功能区域，逐一绘制各部分的草绘截面并通过拉伸、旋转、切除等基础建模命令生成基础实体，针对铰接部位的安装孔位、轴段的限位台阶、连接臂的过渡曲面等细节结构，采用倒角、圆角、拔模等特征命令完成精细化处理，确保各部位尺寸公差符合实际装配要求。材质设置阶段根据部件不同部位的实际用材进行区分，中间铰接衬套部位设置为铜合金材质，还原金属铜的暖金色金属质感与亚光反光特性，主体连接臂与轴段部位设置为高强度合金钢材质，赋予银灰色金属质感与适度的粗糙度表现，上下密封部位设置为橡胶材质，还原橡胶的半哑光深黄质感，不同材质的光影参数经过反复调试，在渲染阶段采用工作室柔光环境，添加地面反射效果突出部件的立体轮廓与结构层次，清晰展现各部位的衔接关系。结构设计上充分考虑转向节的实际受力特性，连接臂部位采用变截面过渡设计，在保证结构强度的同时尽可能降低部件自重，铰接部位预留了标准的销轴安装空间与密封件安装槽位，轴段部位设计有对应的轴承安装台阶与锁紧结构，各连接端面的平面度、安装孔的同轴度均按照机械设计标准进行参数约束，确保模型可直接用于后续的装配干涉检查、有限元受力分析等工程环节，整体建模过程严格遵循自顶向下的设计思路，先确定整体的安装基准与核心配合尺寸，再逐步细化各局部结构，保证各部分之间的尺寸关联准确，避免出现装配错位问题，最终渲染效果清晰展现了部件的外观形态与结构细节，可用于设计方案展示、教学演示、工程参考等多种场景。
