21英寸铝合金汽车轮毂三维设计作品

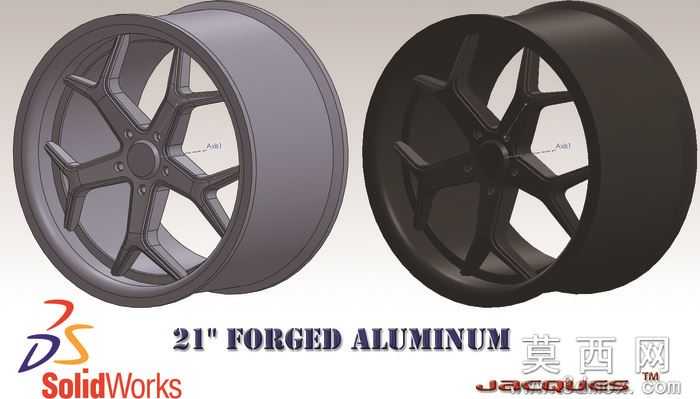

本作品为21英寸锻造铝合金汽车轮毂的三维设计成果，建模阶段严格遵循实车装配的尺寸规范，以轮心定位孔为基准搭建全局坐标系，逐一完成轮辐曲面、轮辋筒体、安装法兰、气门嘴孔位等核心结构的特征构建。建模过程中优先采用参数化草图驱动特征生成，五组双辐条的造型通过对称阵列实现，每根辐条的侧面拔模角度、边缘圆角过渡均经过反复调整，既保证造型的运动视觉张力，又兼顾后续模具开模的工艺可行性，轮辋部分按照标准轮缘轮廓绘制截面草图，通过旋转特征生成基础筒体后，再逐一添加胎圈座凸峰、轮辋槽等合规结构，所有安装孔的位置度、孔径尺寸均匹配常规乘用车的轮毂安装规范，可直接适配对应规格的轮胎与车辆转向节装配。材质与渲染环节针对铝合金锻造件的质感做了专项调试，分别制作了哑光枪灰与亮黑两种常见的轮毂涂装材质，金属基底的粗糙度、反射强度参数经过多轮校准，还原出锻造铝合金细腻的金属颗粒感与表层清漆的通透反光效果，渲染场景采用柔和的侧方主光搭配轮廓补光，清晰呈现轮毂的曲面起伏与结构层次，同时输出了两种配色的同角度对比效果，直观展示不同涂装方案的视觉差异。设计思路上围绕轻量化与结构强度的平衡展开，辐条造型采用内凹式立体结构，在不增加整体壁厚的前提下提升辐条的抗扭抗弯截面系数，轮心安装座做了加厚处理并设置均匀的应力过渡圆角，避免应力集中导致的结构失效，轮辋的壁厚根据不同区域的受力特点做了差异化设计，胎圈座区域适当加厚保证轮胎密封可靠性，非受力区域做适度减薄控制整体重量，整体造型兼顾运动化视觉效果与实际装车的实用性能，可用于汽车改装方案展示、轮毂产品开发前期的结构验证等场景。
