船舶操舵用辅助方向舵轮结构设计

　　这款辅助方向舵结构，核心适配内河小型作业船舶、近海休闲游艇以及港口作业拖轮的辅助操舵场景，在主舵机液压系统出现临时故障、或者靠离泊阶段需要精细微调航向的工况下，可作为应急操控单元直接接入舵机传动链路，也可在日常低航速工况下作为主操控部件使用，降低主液压操舵系统的频繁启停损耗。从实际使用场景来看，船舶靠离泊时的航向调整精度要求远高于开阔水域航行，大尺寸液压舵的微调量往往难以控制在1度以内，这款辅助舵轮的手轮直径经过多轮实船测试匹配，单圈转动对应的舵叶偏转角度控制在3度区间，操作人员转动手轮时的力反馈经过阻尼结构调校，既不会因为舵叶水阻过大导致操作费力，也不会因为阻尼过小出现舵角过冲的问题，能够满足靠泊阶段0.5度级别的舵角微调需求。

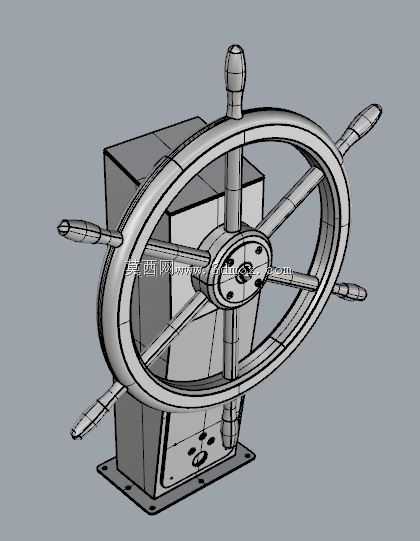

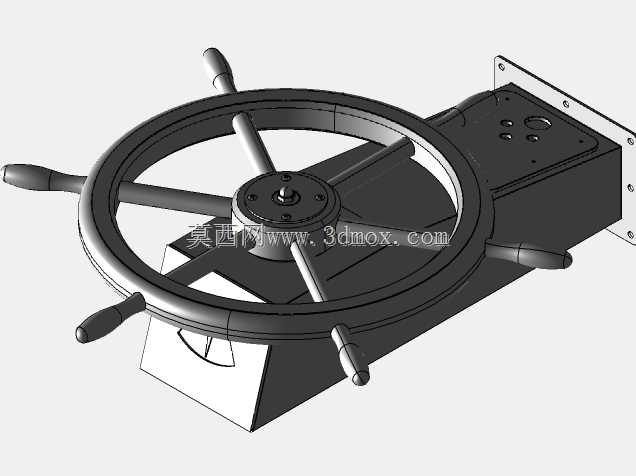

　　从结构设计思路来看，整个部件采用模块化集成设计，底部安装法兰直接匹配现有标准船用舵机安装基座的孔位，不需要对船体原有安装结构做额外改造，安装法兰上的6个固定孔采用长圆孔设计，可适配±5mm的安装孔位偏差，降低现场安装的对位难度。手轮部分采用六辐条对称结构，相比传统三辐条舵轮，在任意角度握持时都能找到合适的施力点，辐条末端的握持手柄做了圆弧过渡处理，表面做防滑纹理设计，即使操作人员佩戴防滑劳保手套也能稳定握持，不会出现打滑脱手的情况。手轮中心的转轴部分采用双圆锥滚子轴承支撑，能够承受操舵过程中来自舵机传动链的径向和轴向复合载荷，避免长期使用后出现转轴旷量，保证舵角传递的精度。

　　安装边界方面，整个部件的底座外形为矩形结构，安装面到舵轮最高点的垂直高度控制在420mm，舵轮最大回转直径为380mm，安装时需要预留的侧向操作空间不小于500mm，保证操作人员转动舵轮到任意角度时都不会和周边的操控台面板、仪表设备发生干涉。底座侧面预留了舵角传感器的安装接口，可直接匹配标准电阻式舵角反馈传感器，不需要额外设计转接支架，传感器的走线从底座内部的穿线孔引出，可直接接入船舶现有的舵角显示系统，操作人员在操舵时可直接通过驾驶台仪表读取实时舵角值。

　　功能特性上，这款辅助方向舵自带机械锁止结构，当不需要使用辅助操舵功能时，可通过底座侧面的锁止手柄将舵轮锁定在零舵角位置，避免航行过程中因为船体振动导致舵轮自行转动，干扰主舵机的正常操控。锁止结构采用棘爪棘轮配合设计，锁止后可承受最大150N·m的反向扭矩，不会因为舵叶受到水流冲击出现意外解锁的情况。转轴和底座之间采用多道密封圈做防水处理，可满足驾驶台区域的防泼溅要求，即使日常清洁时有水溅到部件表面，也不会渗入内部轴承和传动结构，延长部件的维护周期。

　　从结构建模的细节来看，所有钣金件的折弯半径都按照船用钣金加工的通用标准设置，焊接位置预留了合理的焊接收缩余量，避免加工过程中出现底座变形导致安装孔位错位的问题。手轮的握持部分和辐条之间采用圆弧过渡，没有尖锐棱角，避免操作人员在紧急操舵时被棱角划伤。底座底部的安装面做了平面度加工要求，平面度公差控制在0.1mm以内，保证安装后和基座表面完全贴合，不会出现局部应力集中导致固定螺栓断裂的问题。整个结构的所有零部件都尽量采用标准件，轴承、密封圈、固定螺栓都选用船用通用标准型号，后期维护更换时不需要定制特殊配件，降低船舶运营过程中的备件储备成本。

　　在实际选型匹配时，需要注意这款辅助舵轮适配的舵机最大输出扭矩不超过200N·m，对应船舶吨位在500总吨以下，如果是更大吨位的船舶，需要额外加装传动助力结构，不能直接用这款舵轮硬接传动链路，否则会因为操舵力矩过大导致舵轮结构变形甚至断裂。日常使用过程中，只需要每三个月对转轴轴承加注一次锂基润滑脂，检查锁止结构的棘爪磨损情况，每年对表面做一次防锈涂层检查补涂，就能满足长期船用环境下的使用要求，整体结构的设计寿命不低于15年，能够覆盖小型船舶的全运营周期。
