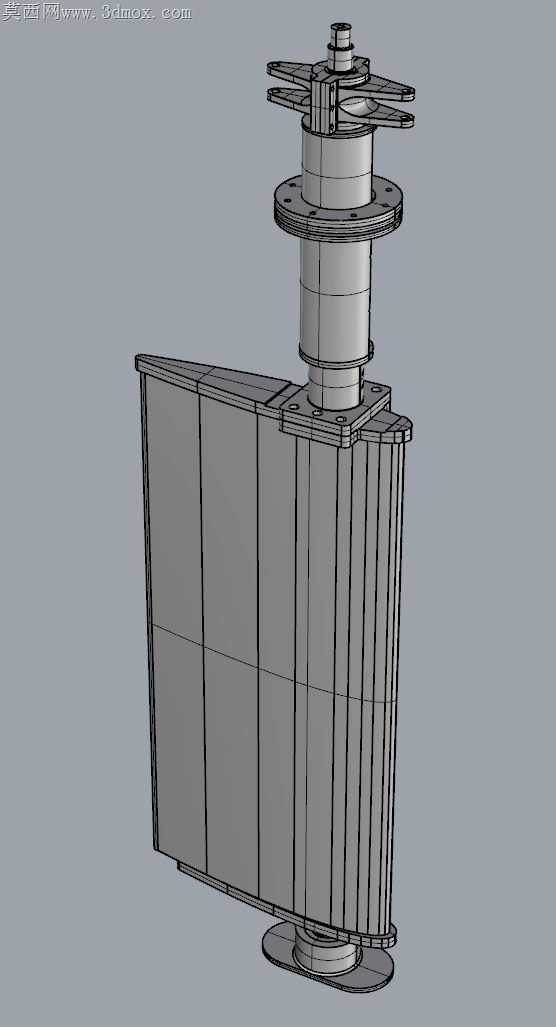

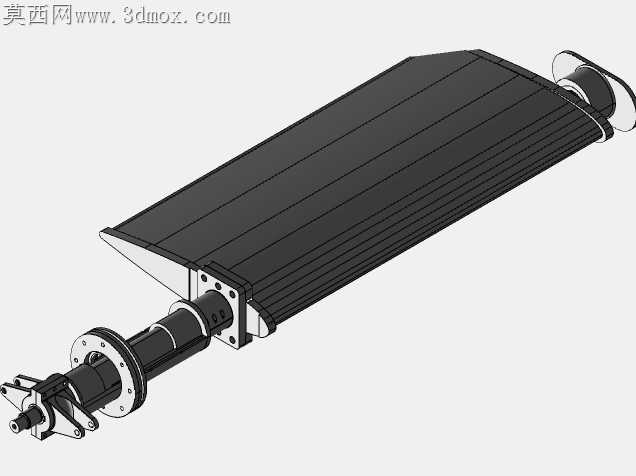

船舶方向舵传动舵叶组合结构

船舶舵系在实际航行中常出现舵轴密封渗漏、舵叶受水流冲击后连接位应力集中、舵角传动卡滞的问题，这套舵组件在结构设计阶段就针对这些现场工况痛点做了针对性的适配调整。舵叶采用分段式蒙皮拼接结构，每块蒙皮的拼接缝都避开了水流正面冲击的高压区，沿舵叶弦向排布的加强筋没有做等厚设计，靠近舵轴连接法兰的位置筋厚逐步递增，越靠近舵叶外缘筋厚缓慢收窄，既保证了舵叶整体抗扭刚度，又不会让舵叶外缘重量过大增加舵机的负载。舵轴与舵叶连接的法兰盘没有采用常规的整圈螺栓均布设计，而是在舵叶迎流侧的法兰位置加密了螺栓排布，背流侧适当减少螺栓数量，对应航行时迎流面承受更大水压力的实际受力状态，避免长期交变载荷下螺栓出现疲劳断裂。上下舵承的位置预留了0.12mm的配合公差带，既不会因为间隙过大出现舵轴晃动导致舵角偏差，也不会因为间隙过小在低温海域航行时，轴系遇冷收缩出现卡滞转舵不灵的问题。舵轴顶部的传动拨叉结构做了圆弧过渡处理，拨叉与舵机输出端的接触位没有做直角硬接触，而是嵌入了可替换的耐磨衬垫安装位，长期使用磨损后只需要更换衬垫就能恢复配合精度，不需要整体更换拨叉部件，大幅降低后期运维成本。舵叶底部的端板做了微翘的导流设计，能减少舵叶两端的水流绕流损失，提升小舵角下的转向响应速度，端板与舵叶主体的连接采用沉头螺钉固定，螺钉头完全埋入端板表面后做封胶处理，不会在舵叶表面形成凸起扰流。整套组件的装配逻辑完全匹配船厂现有舵系安装工序，舵轴从下往上穿入舵叶法兰后，不需要额外的专用工装就能完成定位，连接螺栓的安装空间都预留了足够的扳手操作位，现场装配时不会出现螺栓拧装空间不足需要返工修配的问题。舵叶内部的空腔预留了防腐锌块的安装位置，不需要后期在舵叶表面额外焊接固定座，避免焊接应力破坏舵叶表面的曲面平顺度。
