小型手动绞车结构三维设计

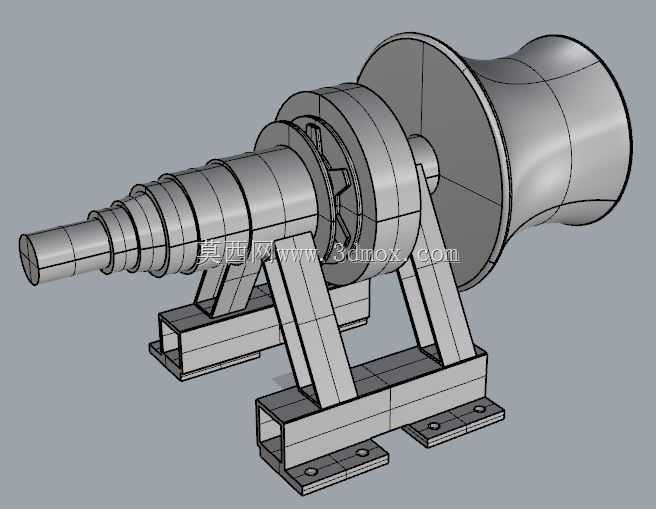

　　在小型起重、短途牵引作业场景里，这类手动绞车常作为轻载工况下的核心收放构件使用，相比电动卷扬设备，它不需要外接动力源，依靠人力输入即可完成绳索的收卷与释放，适配野外无供电、作业空间狭窄的临时吊装、物料移位场景，比如小型设备检修时的部件牵拉、轻型物料的短距离垂直提升、户外作业时的缆绳张紧作业都能见到这类结构的应用。从结构组成来看，该绞车采用阶梯轴作为核心传动承载件，卷筒部分设计为带锥度过渡的曲面结构，这种曲面轮廓能避免绳索在收卷过程中出现卡绳、乱绳的问题，收卷时绳索会顺着锥面自然排布到卷筒容绳区域，不需要额外加装排绳导向结构就能保证多层绳索的有序缠绕，适配直径区间较小的纤维绳或者细钢丝绳使用。支撑部分采用槽钢焊接式机架，

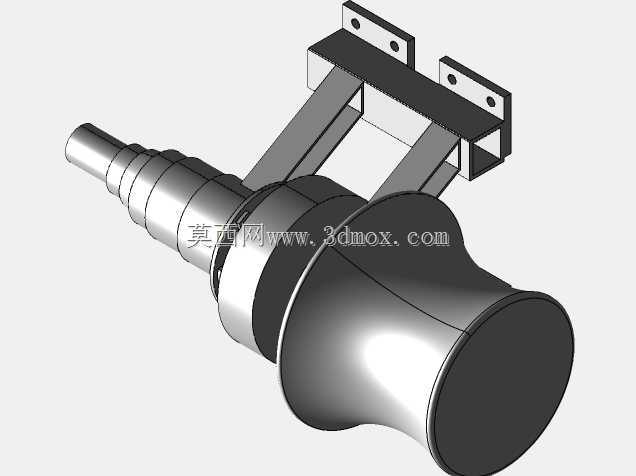

　　两个对称布置的立式支撑座直接承托转轴的轴承安装位，底部的安装底板开有对称的螺栓固定孔，安装时可以直接通过螺栓将整机固定在作业平台、设备机架或者临时搭建的承重基座上，机架的槽钢选型充分考虑了轻载作业下的抗弯强度，支撑座与底板之间采用焊接连接，焊缝位置避开了转轴的受力剪切面，避免长期交变载荷下焊缝出现开裂问题。设计过程中优先考虑了手动操作的力臂匹配，转轴输入端的阶梯轴段可以配套安装手摇柄，阶梯段的不同轴径可以适配不同规格的摇臂连接结构，用户可以根据实际作业的载荷大小选择合适的力臂长度，降低手动操作时的输入力。卷筒与转轴之间采用键连接传递扭矩，连接键的选型按照轻载起重设备的扭矩安全系数计算，保证额定载荷下不会出现键槽压溃、转轴打滑的问题。

　　两侧的支撑座上预留了轴承安装位，采用滑动轴承或者小型深沟球轴承即可满足转动需求，降低转动过程中的摩擦阻力，手动操作时不会出现卡滞感。从安装边界来看，整机的横向尺寸控制在紧凑区间，底部安装孔的孔距按照通用槽钢基座的安装尺寸设计，不需要额外制作过渡安装板就能完成固定，卷筒的容绳量适配短距离牵引的作业需求，不会因为容绳量过大导致整机体积冗余，也不会因为容绳量不足无法满足常规作业的行程要求。实际使用过程中，这类绞车的制动可以依靠输入端的自锁结构或者外置的棘轮止逆组件实现，本结构的转轴输入端预留了棘轮安装的轴段空间，用户可以根据使用需求加装止逆棘轮，避免载荷作用下绳索出现反向溜放的问题，提升作业过程的安全性。

　　机架的结构设计充分考虑了加工工艺性，所有的板材、型材下料都可以采用常规的等离子切割或者锯切完成，焊接工序不需要复杂的工装定位，两个支撑座的同轴度可以通过焊接后的简单镗削加工保证，后期维护时只需要定期对转轴支撑位加注润滑脂即可，不需要复杂的保养流程，整体结构的零件数量少，加工成本低，非常适合小批量制作或者作为设备配套的附属牵拉机构使用。在绳索导向方面，卷筒的大端设置了挡边结构，能避免绳索收卷到极限位置时从卷筒侧面脱出，锥面的倾斜角度经过反复校核，保证绳索在收卷过程中不会出现堆叠卡滞，释放时也能顺畅导出，不会出现绳索咬合的问题。转轴的阶梯设计除了满足摇臂、轴承、卷筒的安装定位需求，还在对应支撑座的外侧设置了轴用挡圈的安装槽，能对转轴的轴向窜动进行限位，避免作业过程中转轴出现轴向移位导致的卷筒偏斜、绳索跑偏问题。
