桌面3D打印耗材线轴滚动承托固定架

　　桌面级FDM3D打印作业场景中，耗材线轴的放置方式直接影响送料顺畅度，传统将线轴挂在打印机顶部构建板挂架的方案，在使用不同规格、不同重量的耗材卷时，常出现送料阻力不均、线轴晃动拉扯耗材、甚至小直径线轴从挂架脱落的问题，尤其在打印机高速打印工况下，耗材拉扯会导致打印件层纹不均、断料停机等故障。这款线轴固定装置针对桌面打印场景的实际痛点设计，可直接放置在打印机旁的台面上，无需在打印机机身额外打孔或加装外挂支架，适配多数桌面级3D打印机的工位布局。

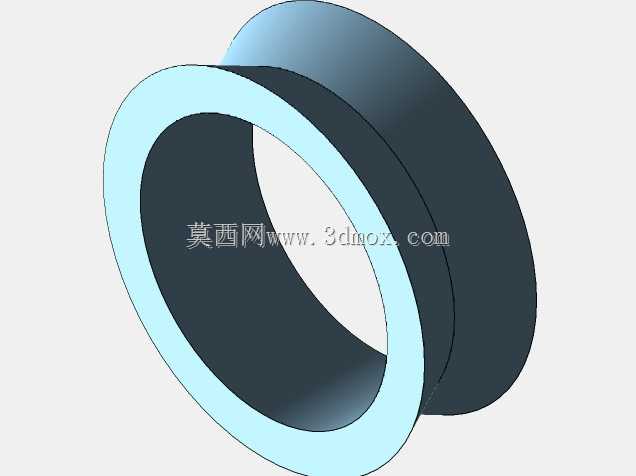

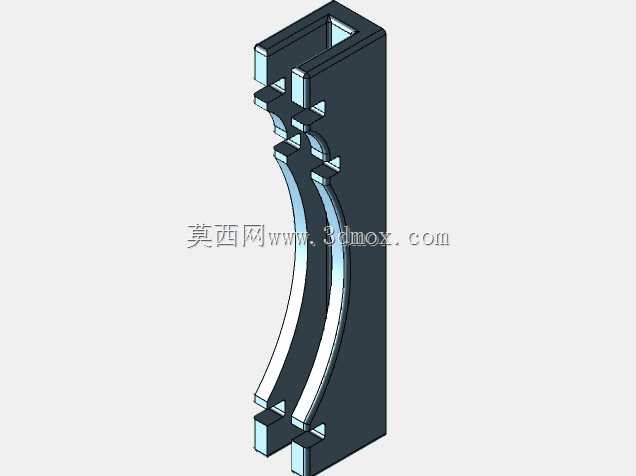

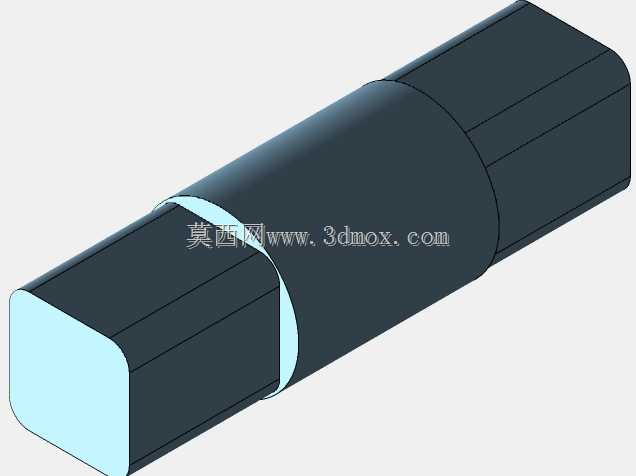

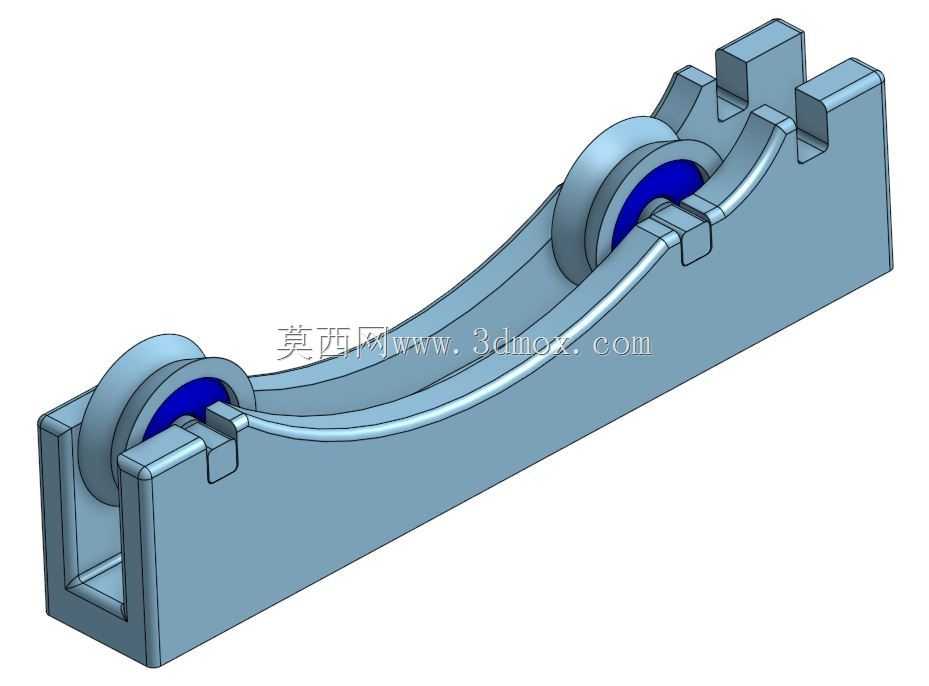

　　装置采用分体式组装结构，主体承托部件为3D打印成型的塑料构件，核心转动部件采用标准滑板轴承作为滚动支撑，单组固定架共配置4个轴承，对称布置在两侧的滑槽衬套中，轴承外圈直接与耗材线轴的法兰边缘接触，线轴转动时轴承外圈随动滚动，将线轴与支架间的滑动摩擦转化为滚动摩擦，大幅降低送料过程中的转动阻力，即使是满卷1kg的耗材卷，也能在极小的抽拉力下顺畅转动，避免送料齿轮负载过大导致的耗材磨屑、打滑问题。

　　结构设计上做了多规格适配考量，承托位的弧形开口可兼容直径5.7/8英寸及以上的常规耗材线轴，覆盖市面上绝大多数1kg装PLA、ABS、PETG等常见FDM耗材的线轴尺寸；中间位置设置的方形凹槽专门针对小尺寸线轴做了定位容纳，小直径的耗材卷放置时不会出现偏移、卡滞的情况，转动过程中始终保持居中位置，不会出现边缘剐蹭支架的问题。底座部分做了加宽处理，整体重心偏低，放置在台面上时稳定性充足，即使满卷耗材快速转动也不会出现支架移位、侧翻的情况，后续可根据台面材质在底座底部粘贴防滑介质，进一步提升与光滑台面的摩擦力，适配玻璃、亚克力、木质等不同桌面材质。

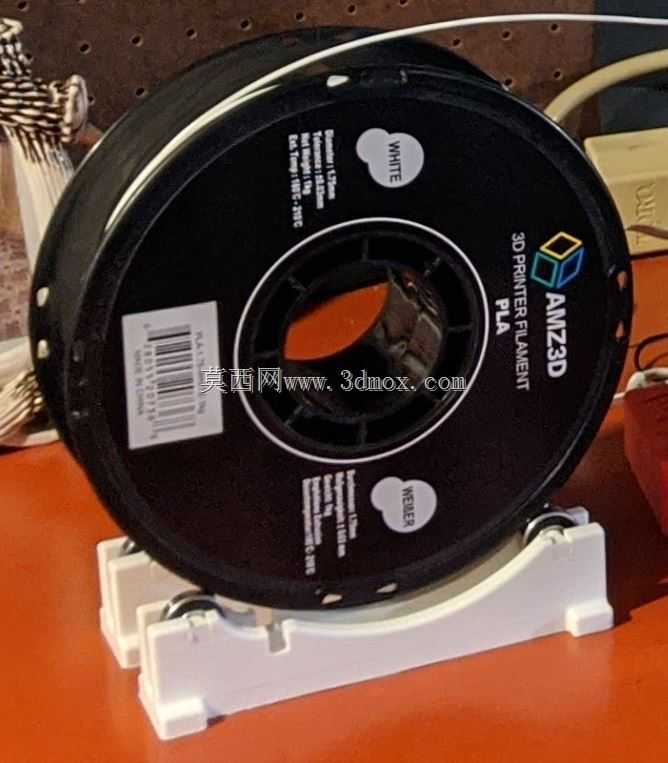

　　安装过程无需复杂工具，仅需将打印好的两个支架主体对称摆放，将轴承压入预设的衬套卡槽内即可完成组装，两个支架的间距可根据所使用的线轴宽度灵活调整，适配不同宽度规格的耗材卷，无需额外做尺寸定制。实际使用时，耗材从线轴上方引出直接接入打印机送料机构，送料路径短且无多余弯折，相比顶部挂架方案减少了耗材的弯折角度，尤其对于TPU等柔性耗材，可降低送料阻力，减少耗材弯折导致的送料不畅问题。

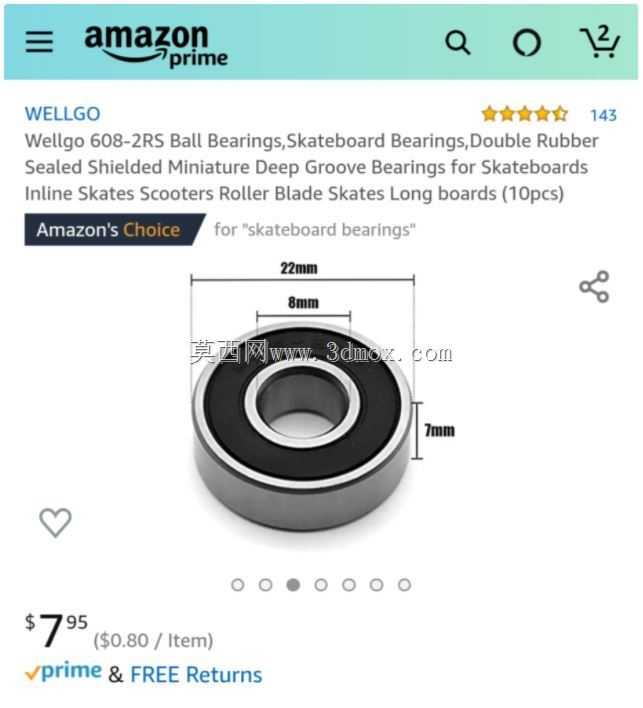

　　从结构强度角度看，承托部件的壁厚做了针对性加强，轴承安装位的衬套厚度满足长期滚动摩擦的使用需求，不会因为长期受压出现变形、开裂的问题；轴承采用标准件，后续若出现轴承进灰、转动不畅的情况可直接更换同规格标准滑板轴承，维护成本极低。整体结构无多余复杂构件，打印难度低，无需支撑结构即可完成所有打印件的制作，普通桌面级3D打印机即可自行制作所需的塑料构件，组装完成后即可投入使用，可有效解决桌面打印场景下耗材线轴放置混乱、送料阻力大的实际问题，优化打印工位的布局整洁度，提升打印过程的送料稳定性。
