倾斜车窗替换式锁闩盖板结构设计

　　在民用建筑门窗运维场景中，倾斜式推拉窗的锁闩盖板属于高频损耗的结构件，这类部件长期承受窗扇开合的往复载荷、温湿度变化带来的材料老化应力，一旦出现卡扣断裂、定位孔滑牙、锁舌配合间隙超差的问题，会直接导致窗扇锁止失效，既存在窗扇意外脱落的安全隐患，也会影响窗体的密封隔音性能。传统的维修方案多为采购原厂整组锁具更换，不仅采购周期长、适配性难以匹配老旧窗型的非标尺寸，整锁更换的成本也远高于损耗件本身的价值，针对这类小批量非标替换件的需求，采用逆向测绘后三维建模再进行小批量制作的方案，在民用五金维修领域的实用性极强。

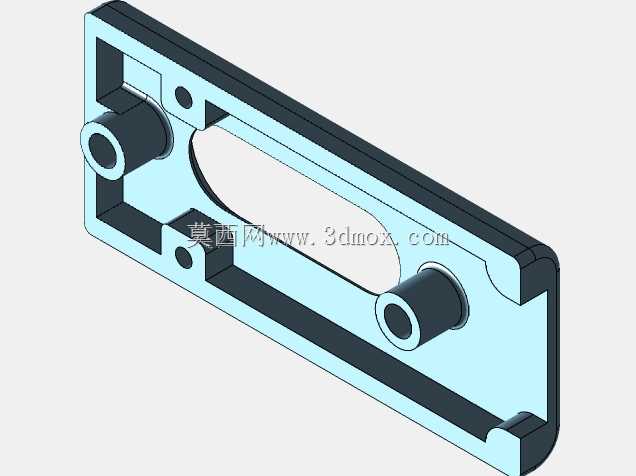

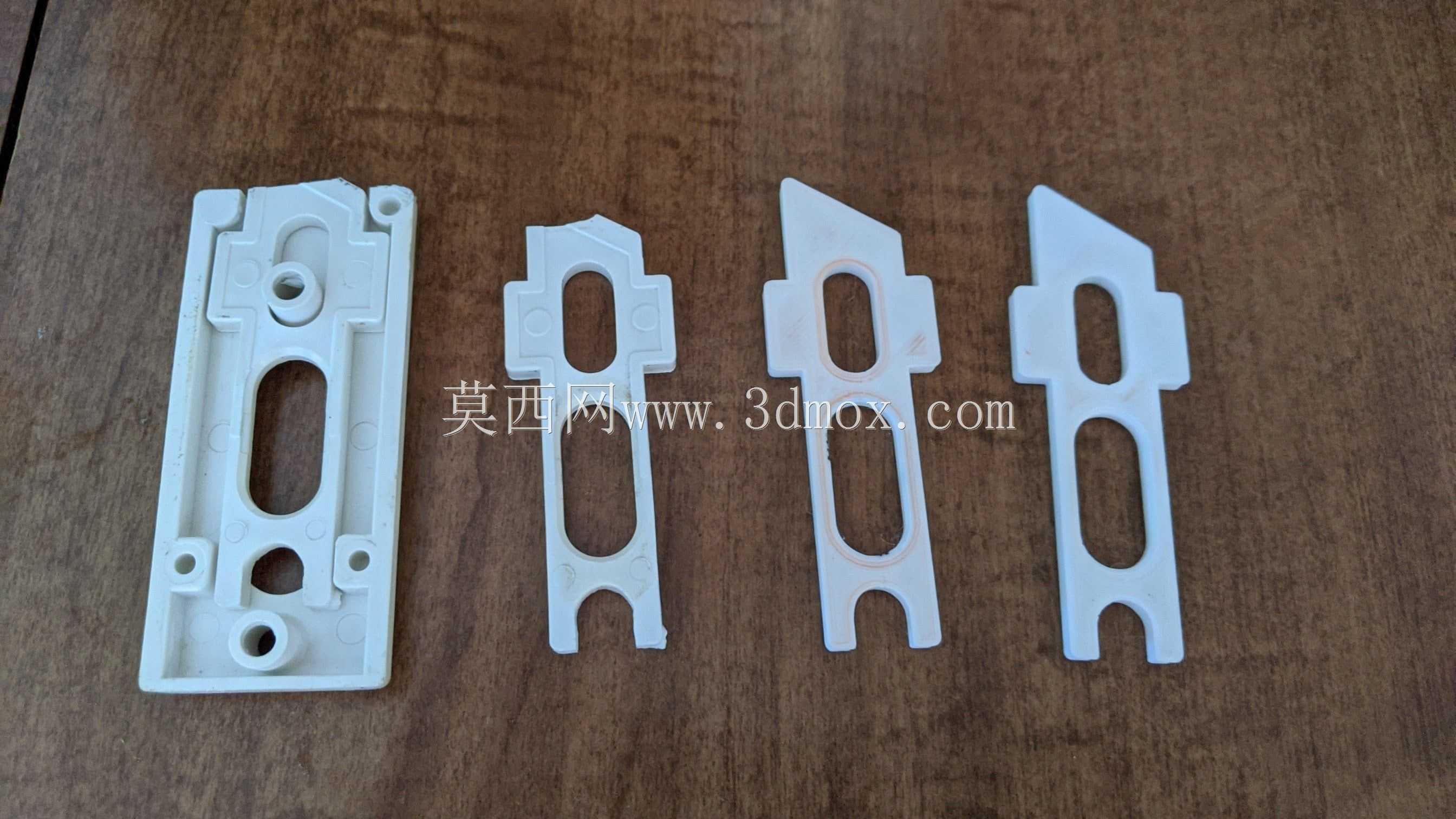

　　这套锁闩盖板的结构设计完全围绕老旧倾斜车窗的安装边界展开，整套组件包含一块基础安装底座与三款不同适配厚度的锁闩插片，所有部件的外形轮廓都严格匹配原窗锁位的铣削槽口尺寸，安装底座上的定位孔完全复刻原注塑件的孔位坐标，不需要对窗体本身进行二次钻孔、铣削加工，直接替换原有破损件即可完成装配，不会破坏窗体的原有结构强度。底座上设置的长圆形调节槽，是针对倾斜窗长期使用后出现的窗扇下沉、框扇错位问题预留的调节余量，安装时可以根据窗扇的实际偏移量微调锁闩的前后位置，保证锁舌能够顺畅卡入窗框的锁位，不会出现卡滞、锁止不到位的问题。

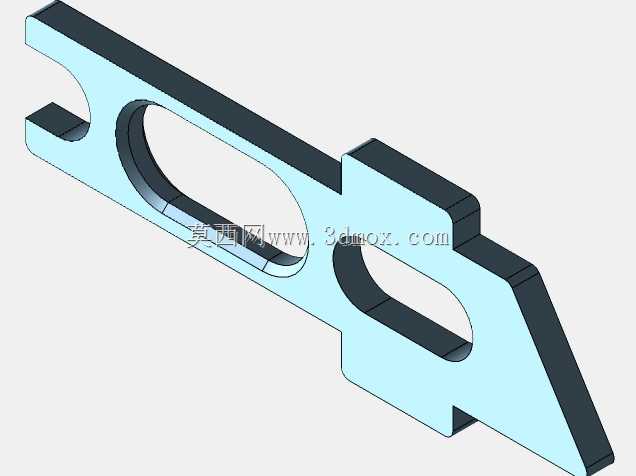

　　三款不同规格的锁闩插片，分别对应不同使用年限窗体的磨损间隙：厚度最薄的插片适配框扇间隙均匀、磨损量极小的窗体，中间厚度的插片适配使用三到五年、密封胶条出现轻微压缩变形的窗体，最厚的插片适配胶条老化压缩量较大、框扇配合间隙偏大的老旧窗体，插片头部的导向斜角设计，能够在窗扇闭合时自动导正锁位，避免硬关窗导致的插片弯折断裂；插片尾部的分叉卡口，能够精准卡入底座的定位凸台，装配后不会出现左右窜动的问题，保证锁止位置的一致性。

　　从结构强度设计来看，所有部件的壁厚都参考原注塑件的壁厚分布，在卡扣受力位置、定位孔周边做了局部加厚处理，避免反复受力后出现应力断裂；底座上的加强筋排布完全贴合原部件的受力路径，既不会因为筋位过高导致装配时与窗扇槽口产生干涉，也能保证底座承受锁止冲击力时不会出现翘曲变形。建模过程中对原部件的磨损量做了反向补偿，比如原插片长期摩擦导致的尺寸减薄、定位孔长期受力导致的孔径扩大，都在建模时还原到了初始设计尺寸，保证替换后的配合精度达到新窗的装配标准。

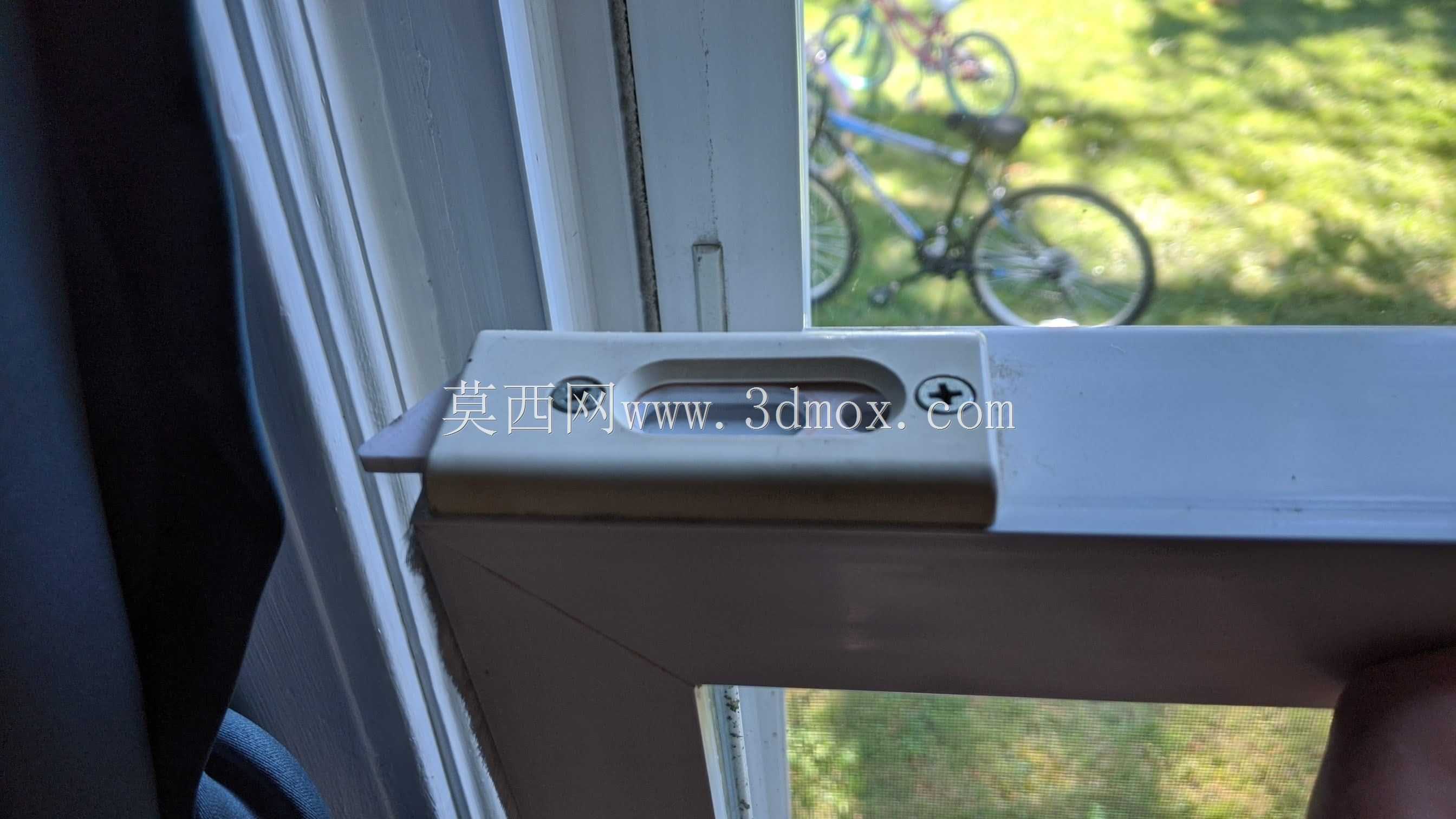

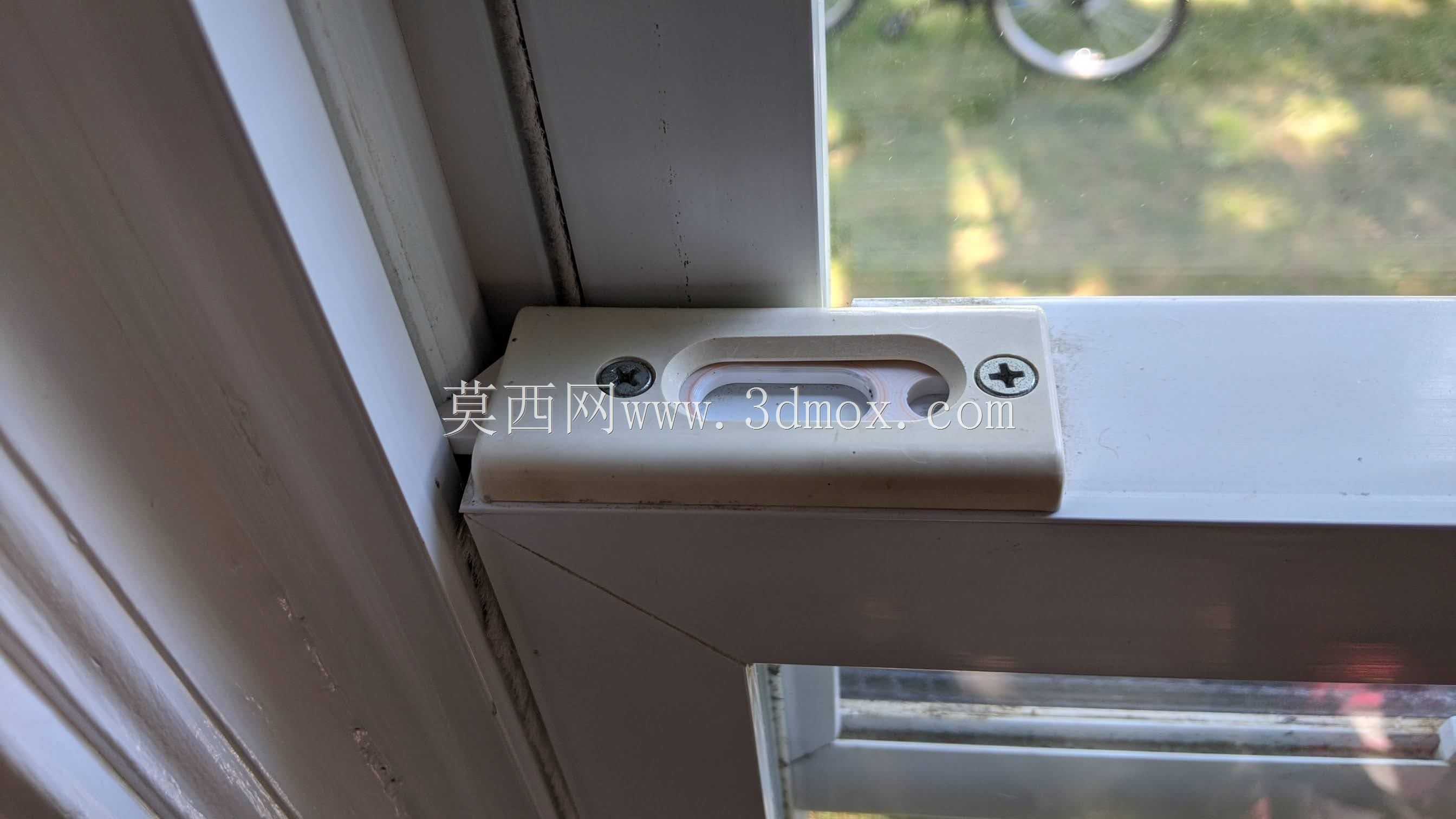

　　在实际安装验证中，这套结构完全适配原窗的安装空间，不需要额外的辅助固定件，采用常规的紧固件即可完成固定，锁止时的插拔力度控制在合理区间，既不会因为过紧导致开关窗费力，也不会因为过松导致窗扇在风压下出现晃动。针对不同材质的制作工艺，这套模型的拔模角度、圆角过渡都做了适配，不管是采用熔融沉积成型的工艺制作小批量替换件，还是采用小批量注塑的方式生产，都能顺利脱模，不会出现结构缺陷。

　　这类替换件的设计核心不在于复杂的结构创新，而在于对原有安装边界的精准还原、对实际使用损耗的补偿设计，很多民用五金维修场景下的替换件，不需要追求过高的性能冗余，只要能够精准匹配原有安装尺寸、满足实际使用的强度要求、解决原有部件的损耗问题，就能够大幅降低维修成本，缩短维修周期，这也是三维建模技术在民用五金运维场景下的典型应用方向，不需要复杂的设计流程，从实际故障点出发，逆向还原结构并做针对性优化，就能产出实用性极强的结构方案。
