通讯布线用跳线防护固定钣金结构件

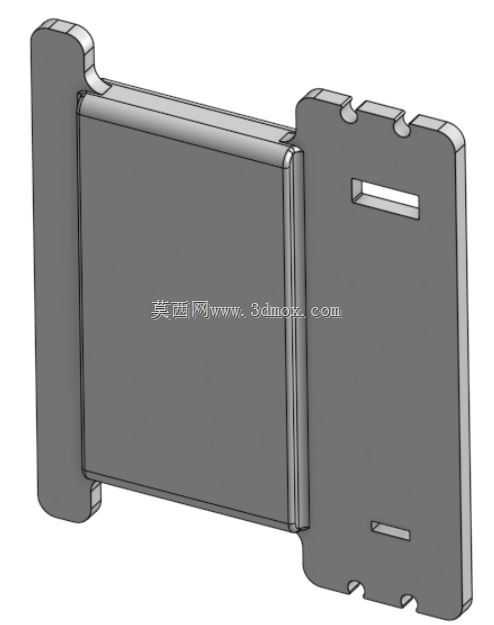

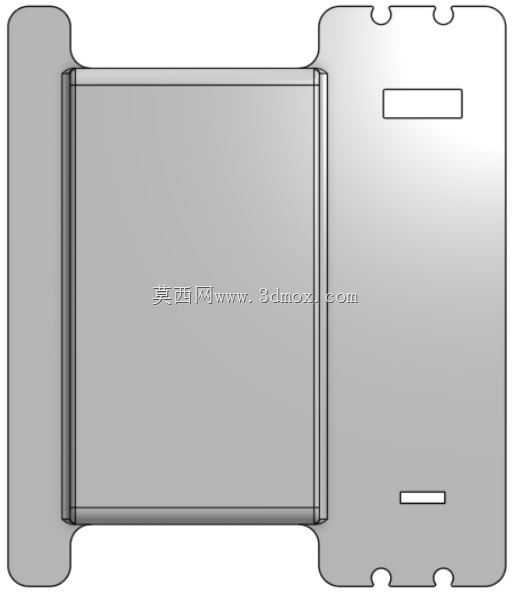

　　在通讯机房布线、弱电井线缆敷设、机柜内部理线这类场景里，零散的跳线如果没有规整的防护与固定结构，很容易出现线缆弯折过度、外皮磨损、走线混乱的问题，后期运维排查故障时也会耗费大量理线时间，这款钣金结构的跳线防护件就是针对这类痛点设计的。从结构上看，整体采用薄钣金冲压成型，主体为带翻边的槽型结构，翻边做了圆角过渡处理，不会出现锐边割破线缆外皮的问题，槽体的内宽刚好适配常规通讯跳线的线径排布，能同时容纳多根跳线在槽内有序排布，避免线缆之间互相缠绕。两侧伸出的安装翼片上开有定位缺口与安装孔，安装时不需要额外做复杂的定位工装，缺口可以先卡在机柜立柱或者理线架的预焊凸点上做预定位，再通过紧固件穿过安装孔完成锁紧固定，安装边界的容错空间足够，

　　就算现场安装孔位有1mm以内的偏差，也能通过缺口的微调量完成装配，不会出现装不上的问题。设计的时候没有做多余的装饰结构，所有的结构特征都服务于功能：槽体底部的两个方形开孔，一方面是减轻零件自身重量，减少钣金材料的用量，另一方面可以在布线完成后，通过扎带穿过开孔将槽内的跳线进一步束紧固定，避免线缆在槽内窜动；边缘的卡扣式缺口是用来和相邻的同规格防护件做拼接的，长距离布线的时候可以把多个防护件首尾卡接，形成连续的走线防护通道，不需要额外的拼接配件，现场装配效率能提升不少。实际使用的时候，跳线从槽体的一端穿入，顺着槽内的空间排布后从另一端引出，翻边的高度刚好能把线缆限制在槽内，就算机柜开合产生振动、或者后期拉扯跳线调整位置，

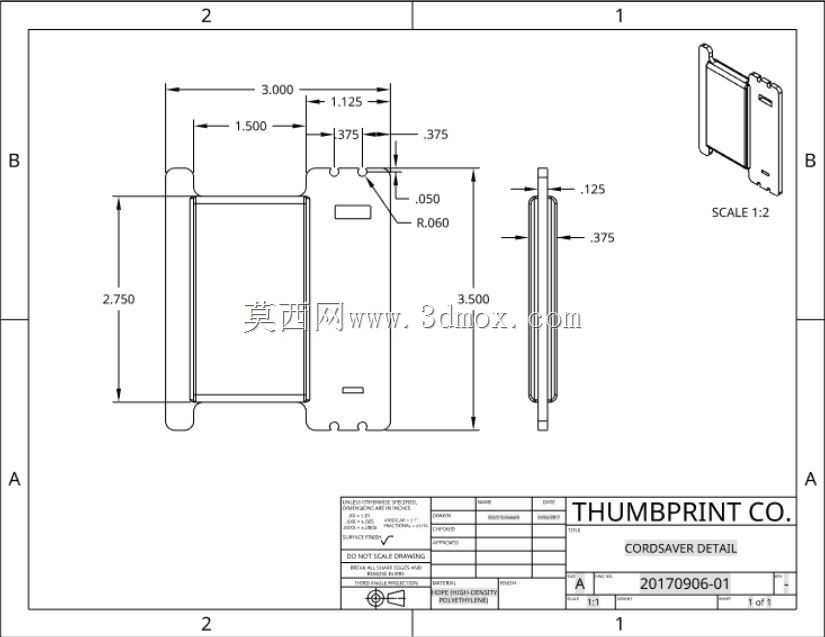

　　线缆也不会从防护件里脱出，同时钣金的结构强度足够，能承受一定的外力挤压，避免上方掉落的小零件砸伤线缆，也能防止线缆被其他设备的锐边剐蹭。和常见的塑料理线架相比，这款钣金结构的防护件耐温范围更广，在机房设备长期运行产生的高温环境下不会出现老化变形的问题，使用寿命更长，而且钣金件的成型精度更容易控制，批量生产的时候尺寸一致性更好，安装时的互换性更强，不需要针对单个零件做修配。在做三维结构设计的时候，重点考虑了冲压工艺的可行性，所有的折弯内角都做了和板材厚度匹配的圆角，避免折弯处出现应力集中开裂的问题，安装孔和缺口的位置都预留了足够的折弯边距，冲压生产的时候不会出现孔位变形的情况，零件的展开图也做了工艺缺口处理，

　　折弯后不会出现材料挤压凸起的问题，能直接满足常规钣金冲压生产线的加工要求，不需要额外开特殊的成型模具，加工成本控制在合理区间。从安装适配性来看，这款防护件的整体厚度控制在常规钣金件的厚度范围内，安装后不会过多占用机柜内部的布线空间，翼片的安装孔位间距匹配标准19英寸机柜的立柱孔距，也能适配市面上常见的开放式理线架安装位，不管是新建机房的布线施工，还是老旧机房的线路改造，都能直接选用，不需要对现有安装基础做改造。实际布线作业时，施工人员可以先把防护件固定在预定位置，再逐根把跳线梳理进槽内，最后用扎带穿过底部开孔固定，整个作业流程不需要复杂的工具，普通的十字螺丝刀或者扎带枪就能完成全部安装操作，后期如果需要调整线路，只需要剪开扎带就能调整槽内的跳线位置，调整完成后重新束紧即可，维护操作十分便捷。
