户外便携分层式饮用水瓶结构设计

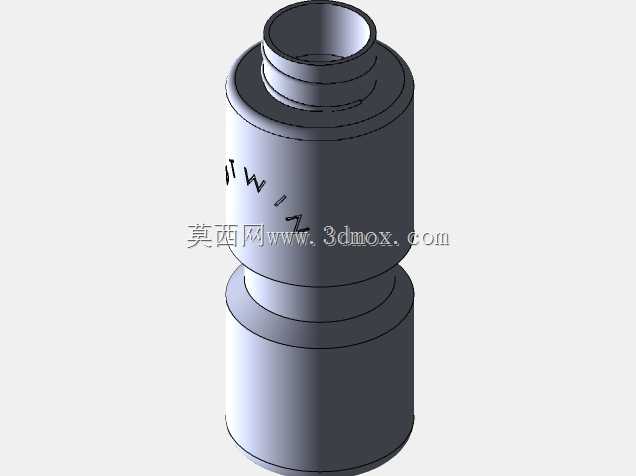

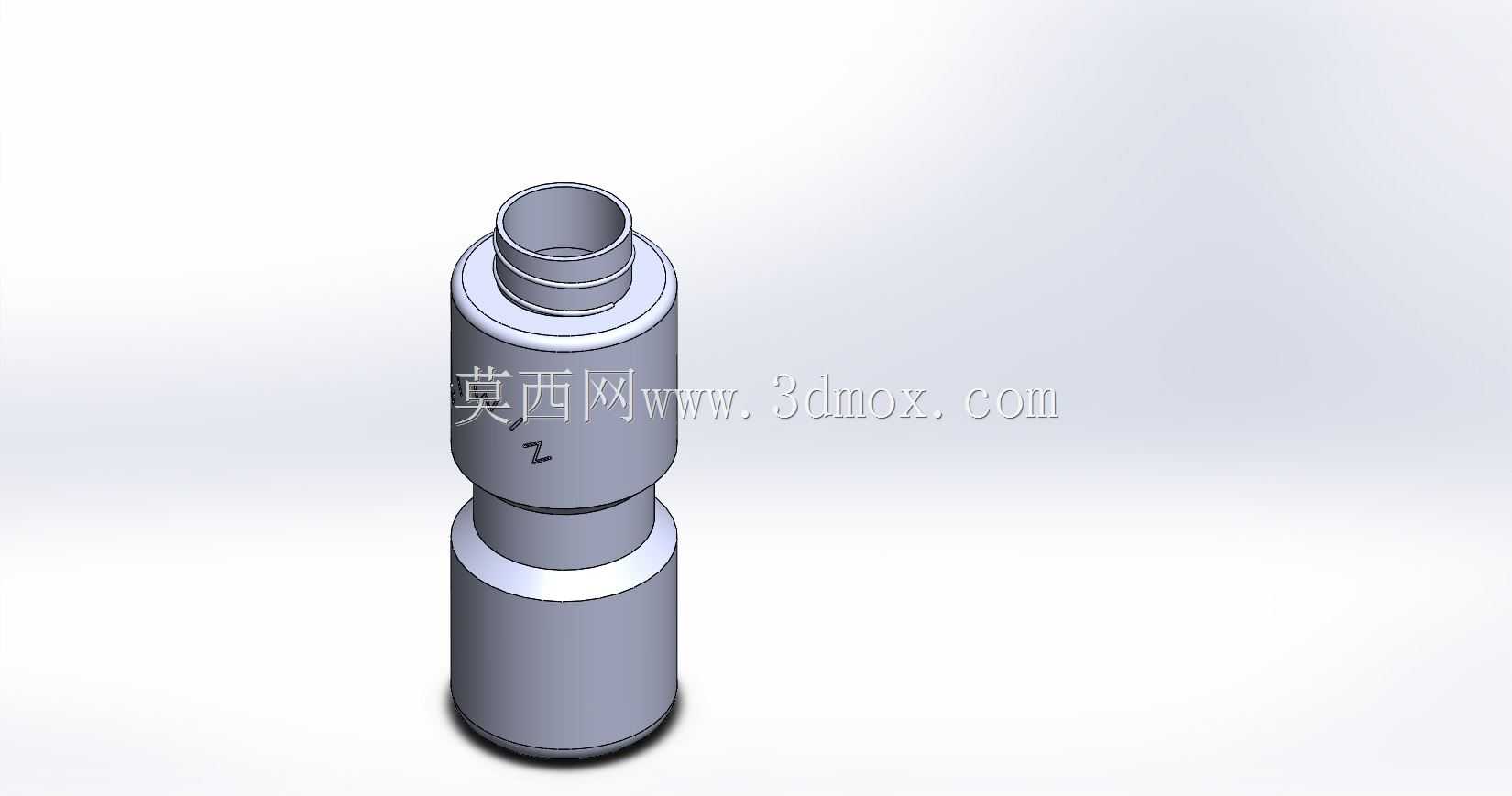

　　这款分层式饮用水瓶的结构设计，最初是针对户外骑行、短途通勤场景下的便携储水需求展开的，日常使用中很多骑行爱好者会遇到普通水瓶要么容量过大增加负重、要么容量不足无法满足中途补水需求的问题，同时常规直筒水瓶在自行车水壶架上的适配性参差不齐，部分瓶身过粗无法卡入标准架体，过细则容易在颠簸路段脱落，这款结构的设计首先就从安装适配边界入手做了约束。瓶身整体采用三段式阶梯轴类外形结构，最下段为最大直径的储水主舱，直径尺寸匹配标准自行车水壶架的夹持范围，外壁做了微弧过渡处理，没有尖锐棱角，既可以降低架体夹持时的应力集中，也能避免用户手持时的硌手感，主舱的容量设定覆盖单次1-2小时户外活动的单次饮水量，不需要额外携带过大的储水装备增加负重。

　　中间段为直径收窄的过渡连接段，这个位置的尺寸设计一方面是为了形成视觉上的分层辨识度，另一方面可以作为手持时的防滑卡位，用户单手握持时手指刚好可以卡在直径变化的台阶位置，即使瓶身附着冷凝水也不容易打滑脱落，同时这个台阶结构也可以作为挂载位，配合简易挂扣就能把水瓶挂在背包织带、腰带挂点上，拓展了携带场景，不局限于水壶架安装。最上段为瓶口连接段，采用阶梯式外螺纹结构，做了两级直径的螺纹设计，最顶端的小直径螺纹适配标准小口瓶盖，密封性能更好，喝水时不会因为瓶口过大导致水流过快呛到，下方一级的螺纹位可以适配拓展配件，比如直饮吸嘴、运动防尘盖、过滤芯转接座等，不需要更换整个瓶身就能实现不同的使用功能，

　　比如户外徒步时可以转接过滤芯直接取用自然水源，通勤使用时可以换弹跳盖实现单手开瓶。瓶身内部做了等壁厚设计，壁厚均匀度控制在合理区间，既可以保证吹塑或者注塑加工时的成型质量，避免出现局部壁厚过薄导致的强度不足，也不会因为壁厚过大增加不必要的重量，瓶底做了内凹的圆弧底结构，放置在平面上时可以保证站立稳定性，不会因为底面不平出现倾倒，同时内凹结构也能提升瓶底的抗冲击性能，不小心从桌面高度掉落时不会出现底角开裂的问题。在密封结构的设计上，瓶口螺纹的起始位置做了定位止口，瓶盖拧合时可以刚好对齐到止口位置，保证密封胶圈完全贴合瓶口端面，不会出现拧偏导致的漏水问题，螺纹的牙距做了优化，只需要旋转不到两圈就能完全拧紧或者打开，

　　满足运动场景下单手快速操作的需求，不需要双手配合拧多圈螺纹。整体外形没有多余的装饰结构，所有的直径变化、台阶结构都服务于功能需求，没有为了造型做无意义的凸起或者凹槽，既可以降低加工时的模具复杂度，减少生产环节的成本，也能避免凹槽位置积存污垢，日常清洗时只需要用普通瓶刷就能完全清洁到所有内壁位置，没有清洁死角。针对不同的使用场景，这个瓶体结构也预留了足够的改装空间，比如中间过渡段的台阶位置可以印刷刻度标识，用来标注剩余水量，也可以粘贴防滑硅胶圈，进一步提升手持或者架体夹持的摩擦力，瓶身主舱的外壁可以做轻微的磨砂处理，既可以提升质感，也能减少冷凝水导致的手滑问题。从结构强度的角度考虑，所有直径变化的位置都做了圆角过渡，没有直角尖角结构，避免应力集中导致的瓶身开裂，即使装满水从一米左右的高度自由坠落到硬质地面，也不会出现瓶身破裂、瓶盖弹出的问题，满足日常使用的抗摔要求。瓶口的内径尺寸做了统一约束，可以适配市面上常见的瓶装水口径的配件，用户不需要专门购买对应品牌的专用配件，降低了后续的使用成本，整体结构的尺寸边界也控制在常规背包侧袋的容纳范围内，即使不使用水壶架，也可以轻松放入绝大多数双肩包、通勤包的侧袋中，不会出现尺寸过大塞不进去的问题。
