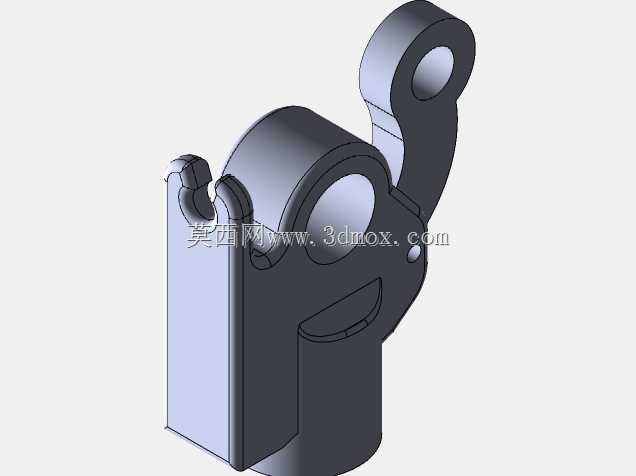

Suspa-SuflexSide90度垂直安装释放头结构

　　这款侧置式90度释放头，是气弹簧配套的末端操作执行部件，主要适配需要垂直于气弹簧轴向进行解锁操作的安装场景，在各类厢体设备门盖、医疗设备翻盖、工业设备防护门、家具升降台面的气弹簧支撑系统中都有广泛应用。日常设备运维中，很多场景下气弹簧的轴向释放端会被安装结构遮挡，或是操作位置需要避让门盖开合轨迹，常规的轴向按压释放头无法满足操作可达性要求，这款侧置90度释放头就是针对这类痛点开发的结构件。

　　从功能实现逻辑来看，该部件通过内部的拨叉传动结构，将垂直于气弹簧轴线方向的按压力，转换为气弹簧端顶针的轴向位移，从而触发气弹簧的解锁动作，实现支撑行程的任意位置锁止与释放。整个传动路径没有冗余的传动环节，拨叉与壳体之间采用圆弧面配合，操作时的力传递损耗控制在较低水平，实际操作按压力控制在普通人单指可轻松触发的区间，不会出现解锁卡顿、按压力度过大的问题。锁止状态下，内部的限位台阶会完全卡紧拨叉的复位位置，不会因为设备运行中的振动、冲击出现意外解锁的情况，安全冗余度满足工业设备的使用要求。

　　设计层面上，整个壳体采用一体化的压铸结构雏形，外部的安装耳位做了加厚处理，两个同轴的安装孔位公差控制在过渡配合区间，既可以通过销轴直接铰接在设备的安装支架上，也可以配套螺栓实现刚性固定，适配不同的安装固定需求。释放头与气弹簧端的连接位采用标准的内孔卡簧槽结构，和常规规格的气弹簧活塞杆端完全兼容，不需要额外加工转接件就可以直接替换原有常规释放头，降低了设备改造成本。拨叉的操作端做了圆弧翻边处理，操作时不会出现锐边划手的问题，同时操作面的接触宽度足够，带劳保手套操作时也能稳定施力，符合工业场景的操作习惯。

　　安装边界方面，该释放头的整体外轮廓在垂直于气弹簧轴线方向的突出尺寸控制得十分紧凑，不会过多占用门盖与安装基体之间的间隙空间，在一些安装空间局促的小型设备舱门场景下也能顺利布置。铰接孔的中心距经过匹配计算，当释放头绕铰接点转动到解锁行程终点时，拨叉的位移量刚好触达气弹簧顶针的解锁行程阈值，不会出现超程按压损坏气弹簧顶针的问题，同时也不会因为行程不足导致解锁不彻底、气弹簧无法顺畅伸缩的故障。壳体侧面的定位凸点可以在安装时快速对齐气弹簧活塞杆的定位槽，避免安装后释放头出现周向转动，导致操作方向偏移的问题。

　　从实际使用的适配性来看，这款释放头配套的气弹簧支撑力覆盖常规的100N到600N区间，不管是轻型的设备盖板还是稍重的金属防护门，都能稳定实现解锁操作。整个部件的活动部位没有复杂的卡锁结构，日常使用中不需要额外加注润滑脂，依靠压铸壳体本身的加工光洁度就能实现长期顺畅操作，在粉尘、轻微潮湿的车间环境下也能保持稳定的性能，不会因为积尘出现操作卡滞的问题。结构上没有易损的薄壁弹性件，长期反复操作后的疲劳寿命满足工业设备的全生命周期使用要求，不需要频繁更换配件，降低了设备的后期运维成本。
