通讯设备用双扭簧弹性构件结构设计

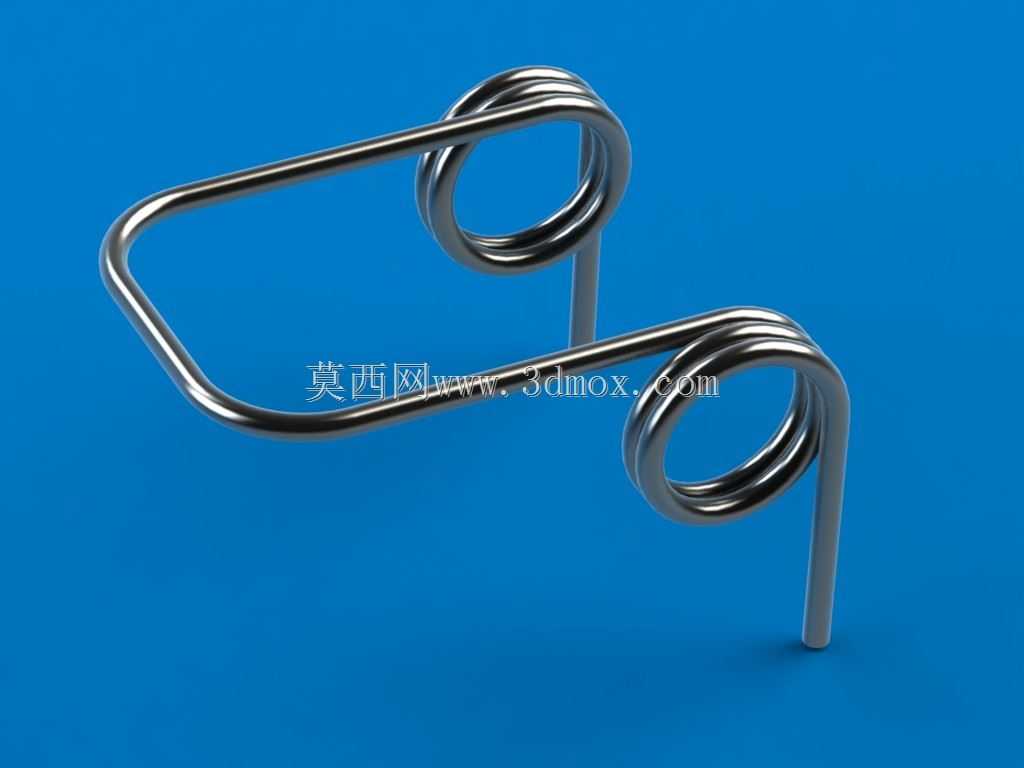

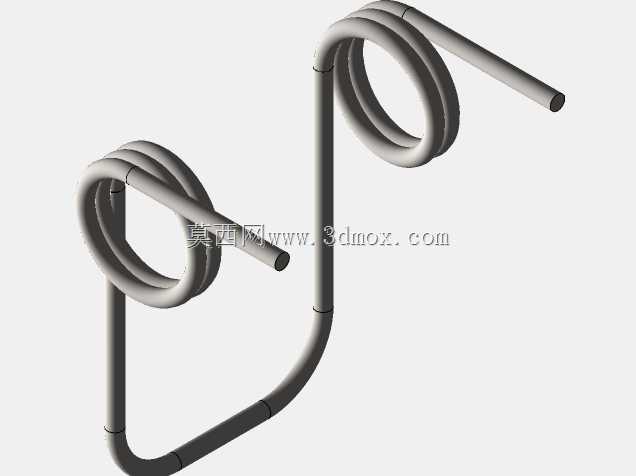

　　做通讯终端类结构设计的工程师大多接触过翻盖、滑盖类结构的复位需求，这类场景里双扭簧的选型和适配直接决定了结构开合的手感与使用寿命，不少新手设计师容易在扭簧的力臂角度、安装固定位上踩坑，要么开合角度不足，要么长期使用后出现扭力衰减、簧体卡滞的问题。这款双扭簧的结构设计，正是针对小型通讯设备内部狭窄安装空间做的适配优化，两个同轴布置的簧圈通过中间的连接臂连为一体，相比单扭簧能在更小的空间内输出更均衡的扭力，避免单侧受力带来的结构偏磨问题。从实际应用场景来看，这类双扭簧多用于翻盖式通讯终端的转轴复位、按键触发回弹、电池仓卡扣锁止等位置，需要在设备数千次甚至上万次的开合循环中保持稳定的扭力输出，同时不能占用过多内部堆叠空间，

　　毕竟小型通讯设备的内部寸土寸金，每一个结构件的尺寸边界都要反复校核。设计这类双扭簧的时候，首先要明确安装边界的限制：簧圈的外径不能超出安装槽的预留宽度，否则装配时会出现簧体与周边塑胶筋位干涉的问题，两个簧圈的同轴度公差要控制在0.1mm以内，不然转轴穿入后会出现转动卡涩，长期磨损还会产生异响。力臂的折弯角度是设计的核心，要根据设备开合的最大角度计算扭簧的预扭角度，通常预扭角度要保证设备在闭合状态下扭簧有足够的初始预紧力，避免翻盖出现松垮晃动的问题，而在完全打开状态下扭簧的扭力不能超过结构塑胶件的承受极限，防止长期受力导致塑胶柱断裂。簧丝的直径选择要结合所需扭力计算，线径过粗会导致扭力过大，开合手感生硬，还会加速转轴位置的磨损；

　　线径过细则扭力不足，无法实现顺畅的自动复位，甚至在多次形变后出现塑性变形，完全丧失弹性功能。这款双扭簧的连接臂采用平直过渡结构，没有多余的折弯，一方面减少了簧丝弯折带来的应力集中点，提升疲劳寿命，另一方面平直的连接臂可以更好地贴合设备内部的安装基面，装配时可以通过连接臂的位置快速定位扭簧的安装角度，减少装配工序的对位时间。两个伸出的力臂末端做了圆弧收边处理，避免锋利的切口刮伤周边的柔性线路板或者壳体涂层，这也是小型电子设备结构设计里容易忽略的细节，不少量产机型出现的内部线材磨破、壳体掉漆问题，根源就在于弹性零件的末端没有做圆滑处理。在安装固定方式上，这款双扭簧采用穿轴式固定，簧圈中间的通孔适配标准的小直径转轴，

　　两个力臂分别抵接在固定壳体和活动翻盖的限位槽内，不需要额外的焊接或者螺丝固定，依靠扭簧自身的预紧力就能实现位置固定，装配效率更高，也减少了额外紧固件带来的空间占用。实际选型验证阶段，还要考虑扭簧的表面处理，通讯设备内部的零件通常需要做防锈处理，避免长期使用后产生锈屑污染内部电路，这款扭簧的表面采用光亮镀镍处理，在不增加过多簧体直径的前提下提升了防锈能力，同时表面光滑，与周边零件摩擦时的阻力更小。很多设计师在做扭簧建模的时候容易忽略簧丝并圈的间隙，实际上扭簧在受力扭转时簧圈会有轻微的直径收缩，如果并圈间隙预留不足，扭转过程中簧圈之间会出现相互摩擦，不仅会产生异响，还会导致扭力输出不稳定，这款双扭簧的簧圈之间预留了合理的间隙，在最大工作扭转角度下也不会出现并圈摩擦的问题。另外，力臂的长度设计也经过了优化，在满足扭力输出要求的前提下尽可能缩短力臂长度，减少力臂在设备内部的活动空间占用，避免开合过程中力臂摆动触碰周边的电子元件。针对通讯设备高低温工作环境的要求，这类扭簧通常选用碳素弹簧钢丝作为原材料，在常规的工作温度范围内能保持稳定的弹性性能，不会因为低温出现脆断，也不会因为高温出现弹力快速衰减。在三维建模过程中，需要准确还原簧丝的螺旋升角、力臂的折弯半径、连接臂的平直度，每一个尺寸的偏差都可能导致后续开模或者打样后的零件无法正常装配，尤其是折弯位置的圆角半径，不能过小，否则会在折弯处产生过大的残余应力，使用过程中容易从折弯位置断裂。
