粮食输送用管式螺旋输送设备结构模型

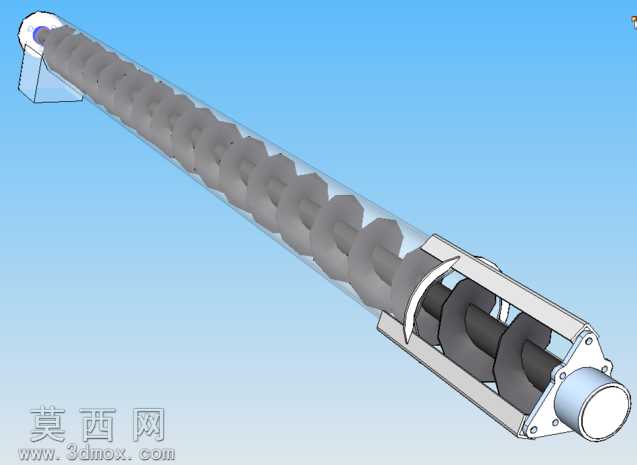

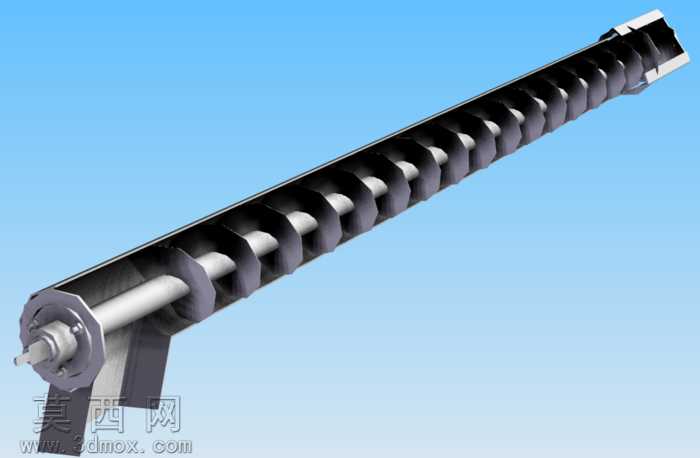

本模型为管式螺旋输送机三维结构，采用三维建模软件完成整体参数化设计，建模过程严格遵循螺旋输送设备的实际生产设计逻辑，完整还原了设备的核心组成结构。模型整体采用长距离卧式布置形式，核心输送部件为连续成型的螺旋叶片轴，螺旋叶片沿中心轴等距螺旋排布，叶片边缘与输送管内壁保留合理的装配间隙，既避免运转过程中叶片与管壁发生剐蹭，又能保证物料推送过程中无过多残留。输送管段采用半透明可视化处理，可直观观察内部螺旋叶片的排布形态与物料推送路径，两端分别设置进料端支撑结构与出料端传动连接结构：进料端设计有倾斜导料支撑座，可引导待输送粮食物料顺畅进入管内，同时承担端部轴系的径向支撑作用；出料端设计有法兰式连接端座，预留了与驱动单元连接的装配接口，端座与管段采用螺栓紧固的连接形式，方便后期设备维护时的拆装作业。材质设计上，螺旋叶片与中心轴采用金属碳钢材质渲染，表面做哑光金属质感处理，还原钢制输送部件的真实质感；输送管体采用半透明磨砂工程材质，既区分了内外结构层次，又不遮挡内部输送结构的展示；端部支撑座与连接法兰采用铸铝质感的浅灰色金属材质，区分不同部件的加工工艺差异。设计过程中重点考量了粮食类散料的输送特性，螺旋叶片的螺距参数参考散粮输送的常规设计值选取，管体内径与螺旋叶片直径的配比符合散料输送的设计规范，可有效降低粮食输送过程中的破碎率；整体结构无多余冗余设计，所有部件均具备实际生产装配的参考价值，各连接部位的螺栓孔、定位面均按照实际装配要求做了细节还原，可直接用于设备方案展示、结构原理教学以及生产前的结构校核参考，模型结构完整无缺失部件，各零件间的装配关系清晰，可通过剖切、隐藏等操作查看内部的轴系支撑、叶片固定等细节结构。
