自制多管式换热锅炉部件三维结构设计

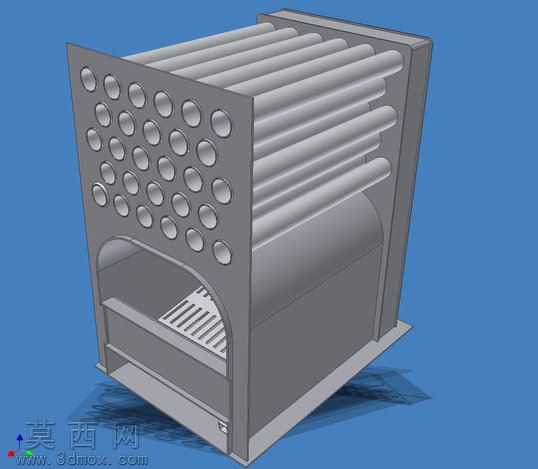

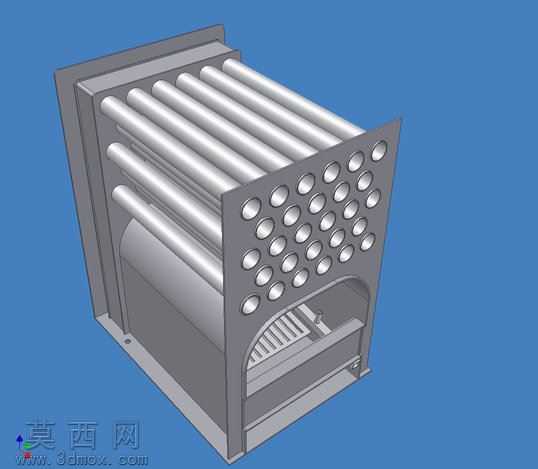

本模型为自制锅炉换热核心部件，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械结构设计逻辑，先完成整体框架的基准定位，以底部安装基准面为草图平面绘制外框架的截面轮廓，通过拉伸命令生成两侧带安装孔的立式支撑框架，框架边缘做了工艺倒角处理，避免应力集中问题。核心换热区域采用多排平行圆管阵列设计，建模时先绘制单根换热管的路径与截面，通过扫掠命令生成单根换热管实体，再按照等间距矩形阵列完成全部换热管的排布，管体与两端端板的连接位置采用布尔运算完成贴合开孔，保证管孔与管体的同轴度公差符合装配要求。端板部分采用整块板式结构，表面按照换热管排布规律做阵列开孔，开孔边缘做了微小的倒圆角处理，模拟实际焊接加工的坡口结构，端板下部预留了弧形的燃烧室开口，开口边缘做了翻边结构强化局部刚度。下部炉腔区域单独建模，内部设计了栅格状的炉排结构，炉排采用等间距栅条阵列，栅条截面为梯形，既保证承托燃料的结构强度，又预留足够的通风间隙，炉腔侧壁预留了清灰开口的安装位。渲染阶段采用金属材质赋予整体结构，框架与换热管采用哑光银灰色金属材质模拟碳钢材质质感，端板表面做了轻微的磨砂质感处理，炉腔内部采用稍深的金属色模拟高温使用后的材质变化，背景采用纯色蓝色突出模型主体结构，通过多角度渲染完整展示部件的管排布局、端板开孔、下部炉腔的结构细节。整个模型的结构设计围绕小型自制锅炉的换热效率提升展开，多排平行管的设计能够大幅增加烟气与管内介质的换热接触面积，立式紧凑布局能够缩小整体安装体积，框架式的外部结构既方便整体吊装安装，也为外部保温层的包覆预留了安装空间，各部件的连接位置都预留了焊接或螺栓连接的工艺余量，符合小型自制锅炉部件的实际加工装配逻辑，能够直接用于后续的工程图导出与加工参考。
