带减速驱动装置的旋转给料阀结构

　　这套旋转给料阀的三维结构，是气力输送系统、粉体加工工况里常用的核心锁气卸料部件，日常在粮食加工、化工粉体输送、环保除尘排灰、建材粉料转运的生产线里随处可见，主要作用是在上下料仓存在压差的工况下，均匀定量输出上部料仓落下的粉粒状物料，同时阻断上下腔体的气流串通，避免气力输送的风压泄漏、料仓窜风导致的下料不畅或者粉尘外溢问题。

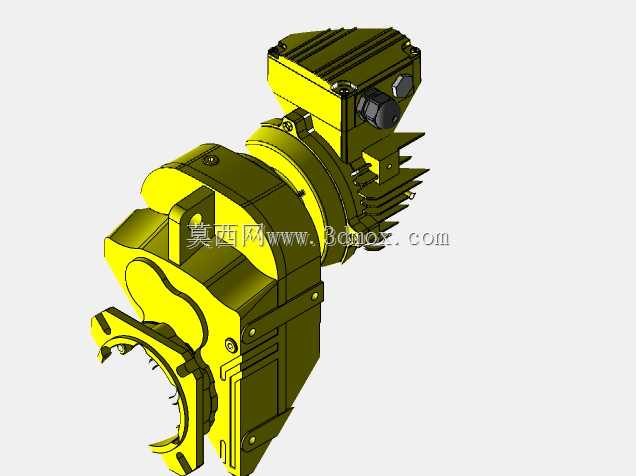

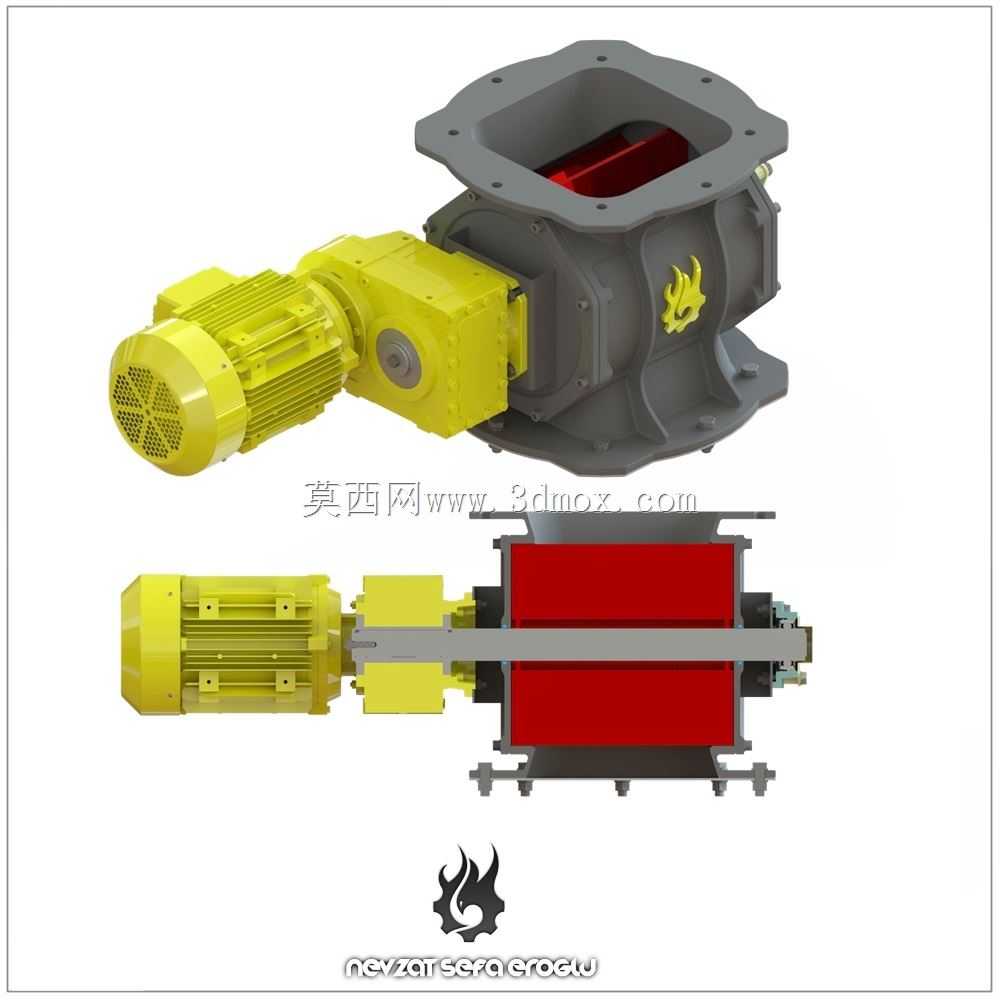

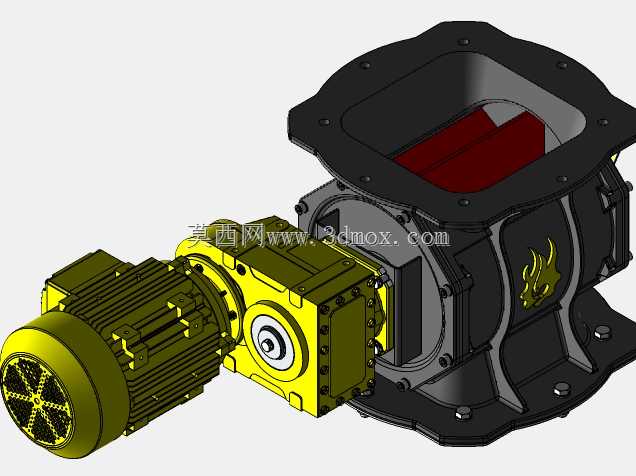

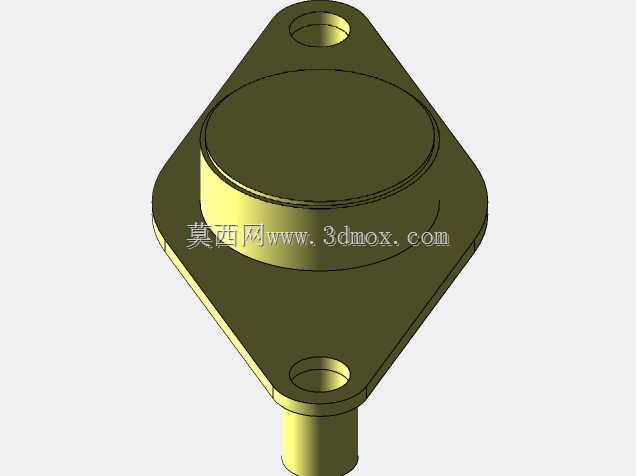

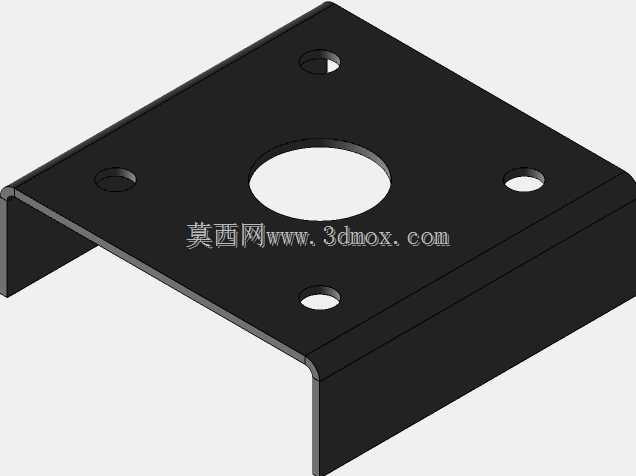

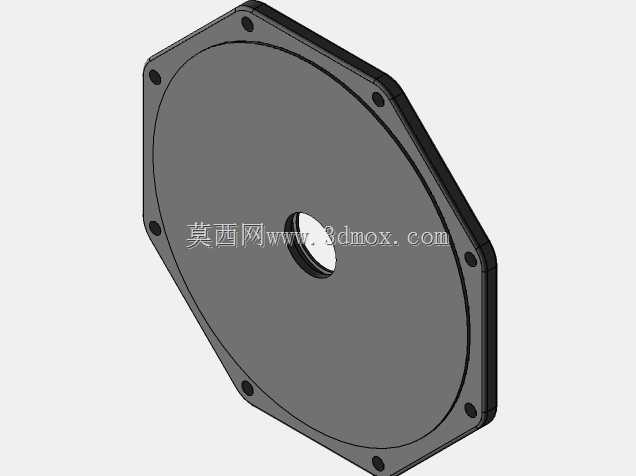

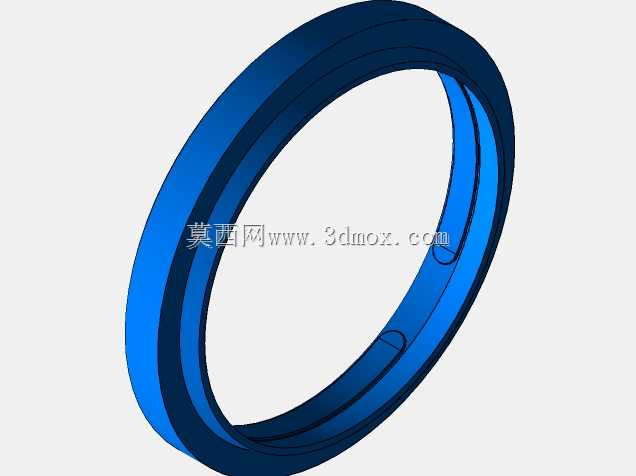

　　从结构设计来看，整套装置分为驱动单元、减速传动单元、阀体工作单元三个核心部分。驱动端采用标准的三相异步电机结构，输出端直联斜齿轮减速箱体，减速箱通过法兰直接对接阀体侧端的转子轴，这种直联安装的设计省去了额外的链轮、皮带传动结构，整体安装占用空间更小，传动效率更高，也减少了日常运维中传动件的维护点位。减速箱的输出轴和转子轴之间采用键连接传递扭矩，端盖处设置了多层密封结构，避免粉体物料窜入轴承位造成磨损，也防止润滑脂泄漏污染输送的物料。

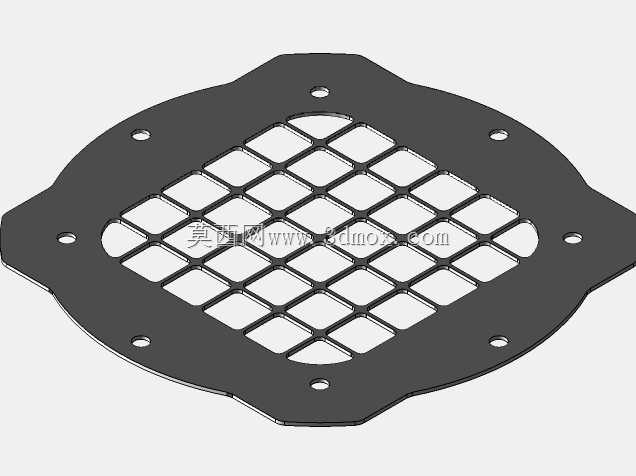

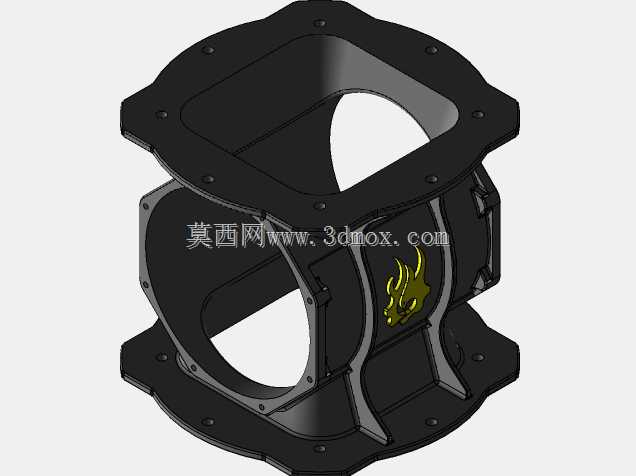

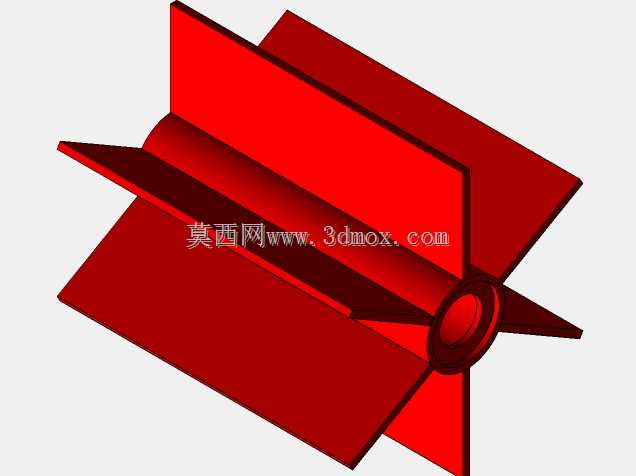

　　阀体部分采用方型法兰进出口设计，上下两端的连接法兰都预留了标准的螺栓安装孔位，适配常规的料仓、输送管道对接尺寸，阀体外壳采用铸铁铸造结构，内壁做了机加工处理保证和转子叶片的间隙控制在合理范围，间隙过大会导致锁气效果差、风压泄漏，间隙过小则容易在物料夹杂硬质颗粒时出现卡滞、叶片刮蹭内壁的问题。转子部分采用多叶片格仓结构，叶片边缘可以根据输送物料的特性选配橡胶密封条或者耐磨金属条，针对磨琢性强的物料比如矿粉、水泥粉料，还可以在叶片表面堆焊耐磨层延长使用寿命；转子的格仓为等容积设计，随着转子匀速转动，每个格仓携带的物料量基本恒定，能够实现稳定的定量给料，匹配后续输送设备的进料量要求。

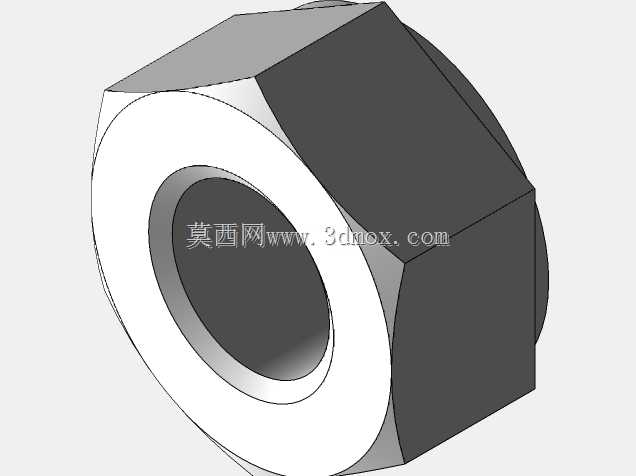

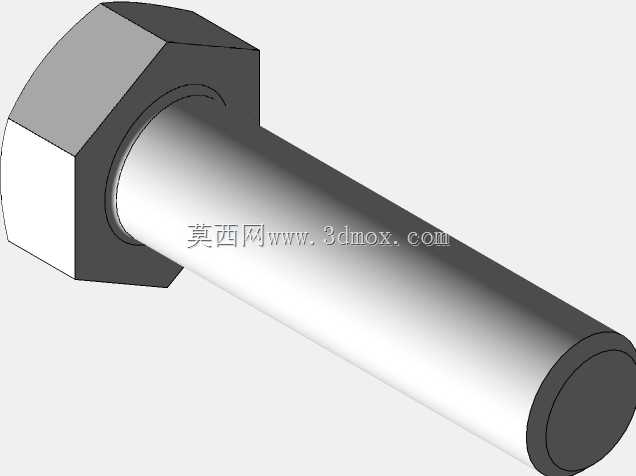

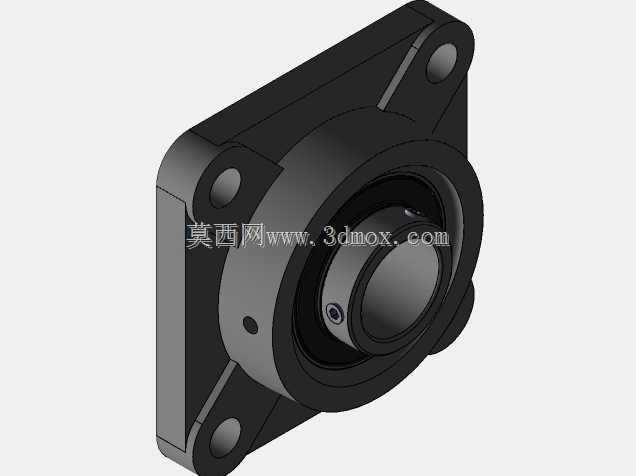

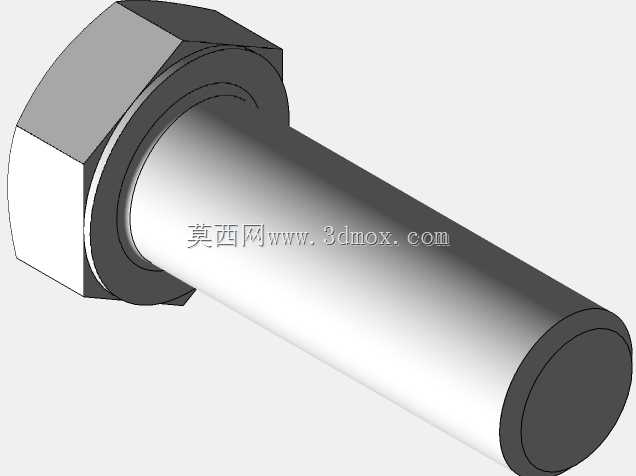

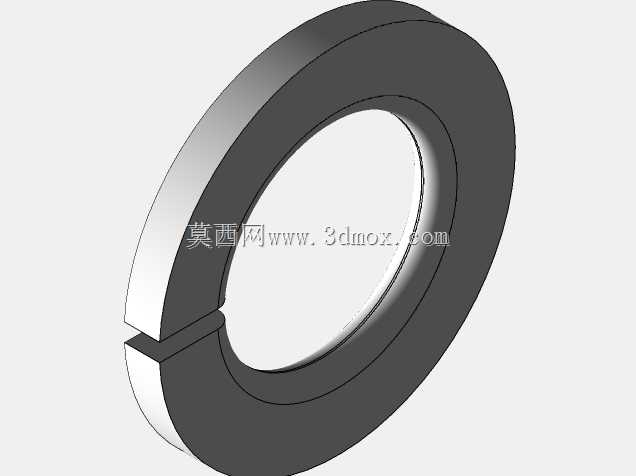

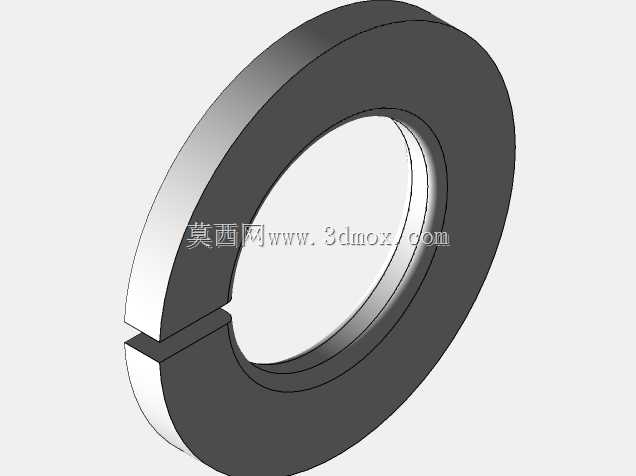

　　在安装边界上，这套结构的整体横向尺寸从电机尾端到阀体远端端盖的长度，需要在安装时预留足够的检修空间，尤其是电机侧要预留接线、后期拆检电机的操作空间，阀体上下法兰的对接面需要加装密封垫片，紧固螺栓时要对称均匀拧紧，避免法兰面受力不均导致漏风漏料。阀体两端的轴承座预留了注油嘴位置，日常运维时可以在不拆解阀体的情况下定期补充润滑脂，延长轴承的使用寿命。针对有防爆要求的工况，驱动电机可以替换为防爆电机，轴封位置可以更换为防爆密封结构，满足化工、煤粉输送等易燃易爆场景的使用要求。

　　设计过程中需要重点考虑转子的动平衡调校，因为转子转速通常在每分钟几十转的区间，如果动平衡偏差过大，运行时会产生明显的振动，连带减速箱、电机出现异常噪音，甚至影响连接管道的密封性能。另外阀体的观察口、检修盖的位置设计也需要兼顾日常检查的便利性，不用完全拆解阀体就能观察内部叶片的磨损情况、是否有物料粘结堵塞的问题，针对容易吸潮粘结的物料，还可以在阀体壁预留通气口或者伴热装置的安装位，避免物料粘在格仓内壁导致给料量下降、转子卡滞。

　　这类旋转阀在实际使用中，通常会和螺旋输送机、气力输送管道、除尘灰斗配套使用，选型时需要根据物料的堆积密度、输送量要求、上下腔体的压差大小来匹配对应的转子容积、驱动功率和减速比，避免出现小马拉大车导致电机过载烧毁，或者选型过大造成能源浪费、给料精度不足的问题。三维建模过程中对各个配合面的公差、密封件的安装槽位、紧固件的避让空间都做了完整的还原，能够直接用于结构参考、选型校核，也可以根据实际工况参数调整法兰尺寸、转子结构、驱动功率来适配不同的生产线需求。
