双耳环铰接式液压油缸结构设计

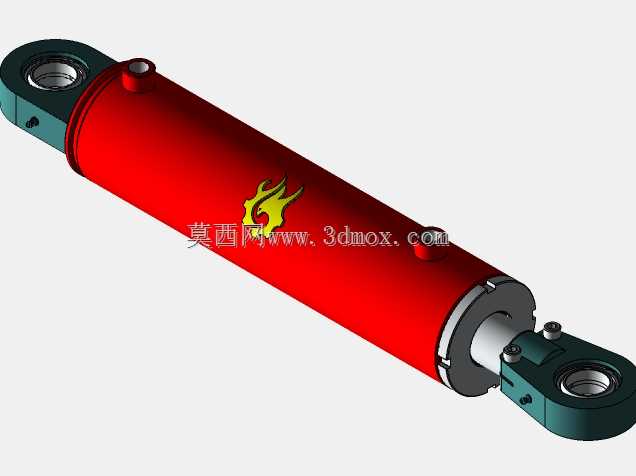

　　这款双耳环铰接式液压执行元件，核心适配工程机械、机床辅机、专用作业装备的直线往复驱动场景，在机床工装夹紧、工程装备动臂调节、物流设备举升机构中都能见到同结构产品的应用，其核心作用是将液压系统的压力能转化为直线方向的机械做功，为负载提供稳定可控的推拉力输出。从结构设计逻辑来看，两端铰接耳环的配置是为了适配安装端存在小幅角度摆动的工况，避免缸体在工作过程中因安装同轴度偏差、负载运动轨迹偏移产生径向附加载荷，这类径向载荷如果长期作用在活塞杆与缸筒的配合位置，会直接加速导向套、密封件的磨损，甚至造成活塞杆弯曲变形，因此铰接结构的间隙配合公差需要结合实际摆动角度范围做匹配设计，既不能间隙过大造成工作过程中冲击异响，

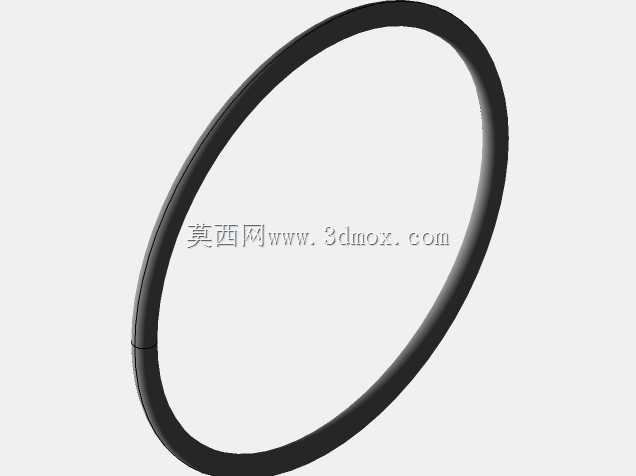

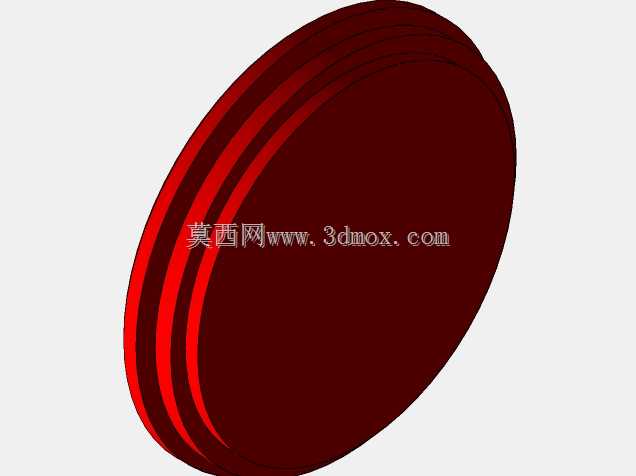

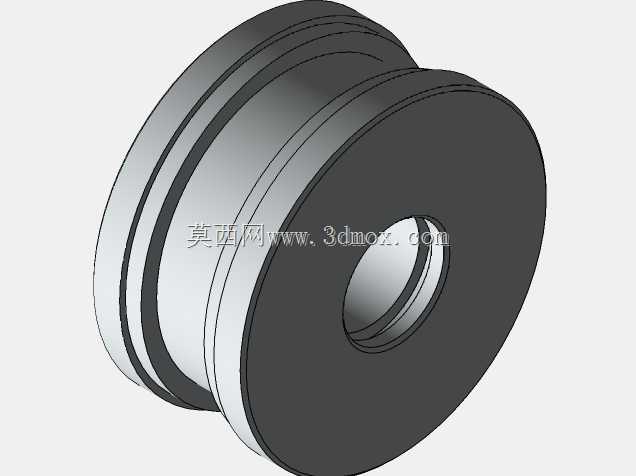

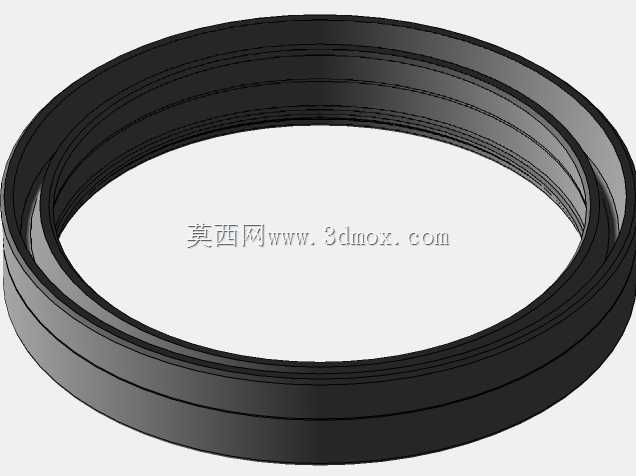

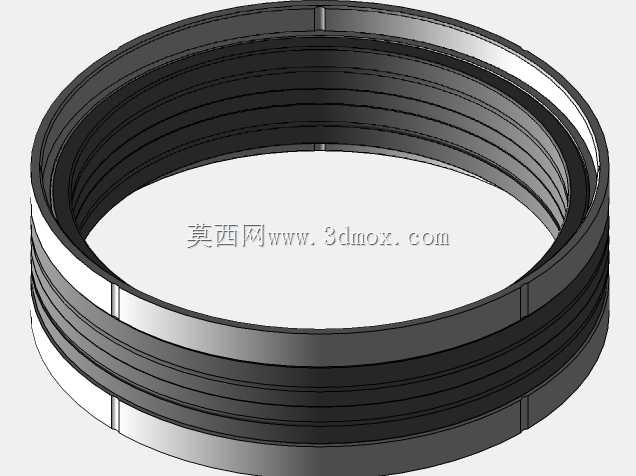

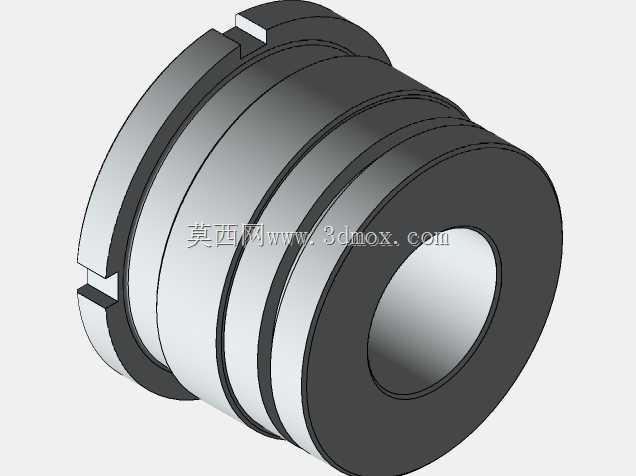

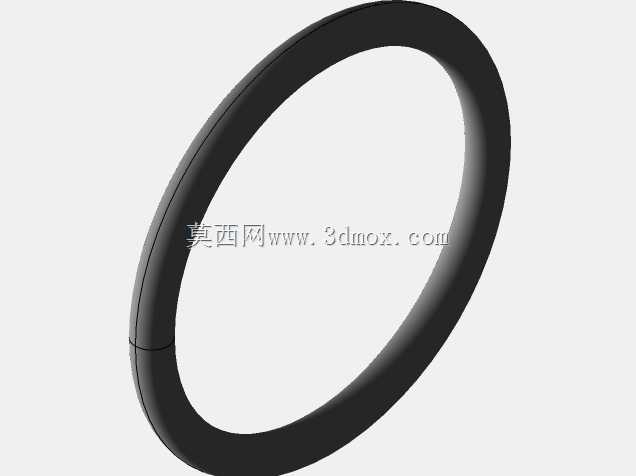

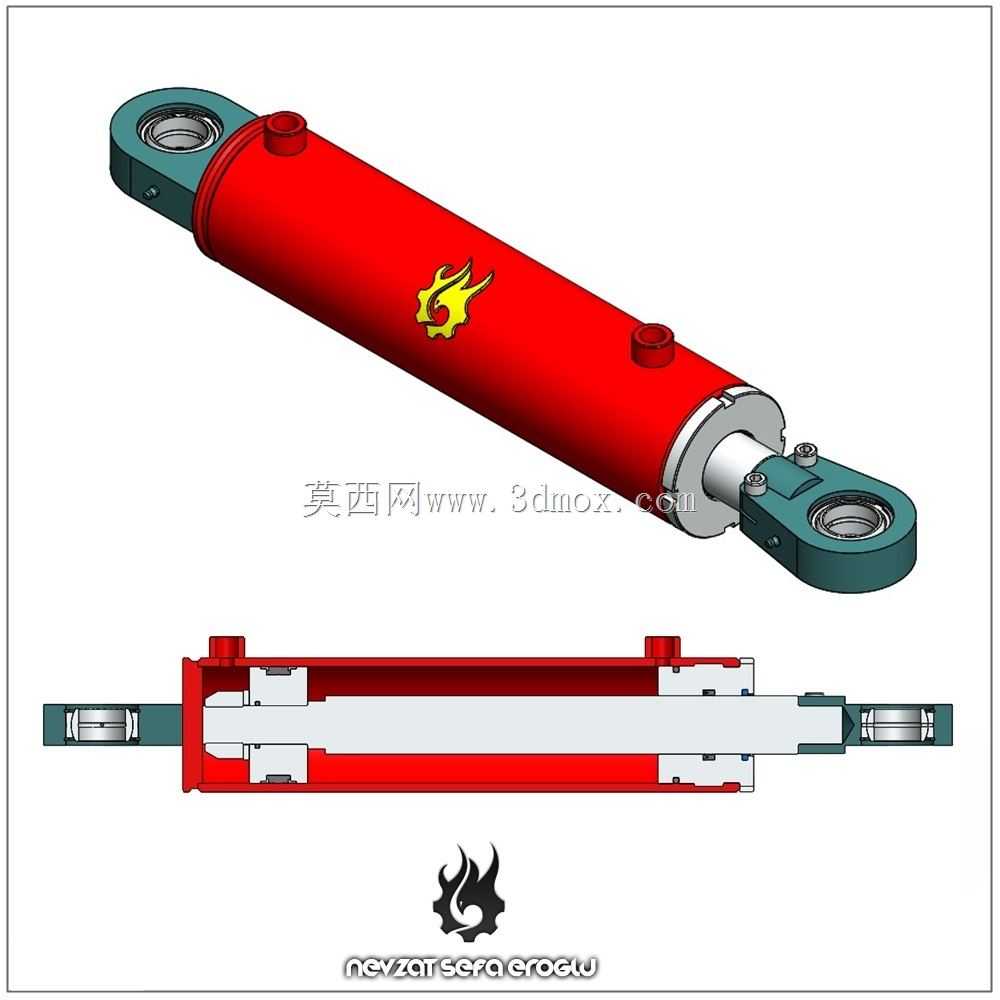

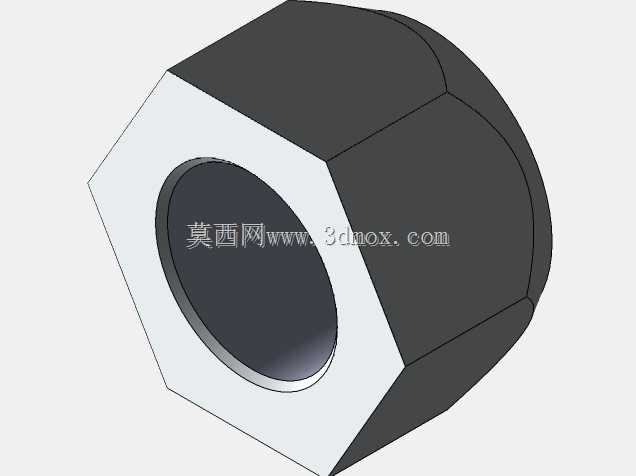

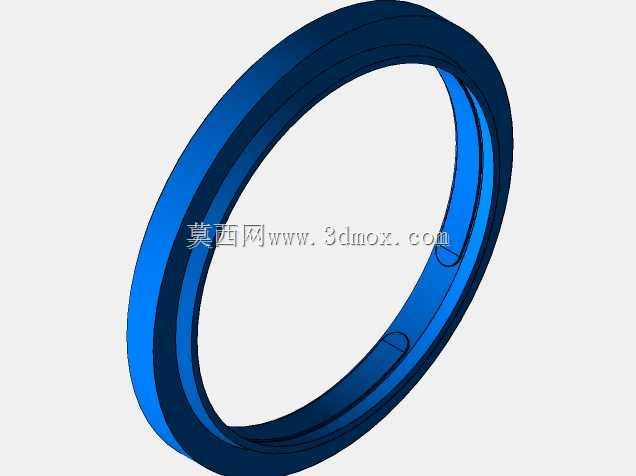

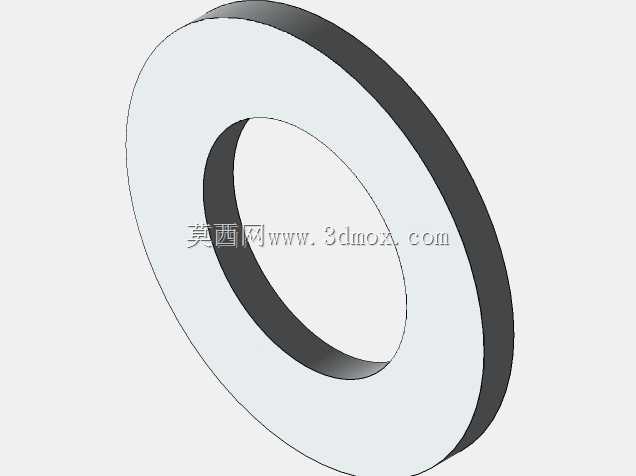

　　也不能间隙过小导致铰接部位卡滞。从内部结构来看，活塞与活塞杆采用刚性连接结构，活塞外周配置多道密封元件，分别承担静密封、动密封以及耐磨支撑的作用，其中靠近无杆腔侧的密封主要阻隔高压油液的内泄漏，靠近有杆腔侧的密封除了封油之外，还要配合导向套承担活塞杆的径向支撑，避免活塞杆伸出过程中出现偏磨。缸筒两端的端盖采用螺纹加紧固件的复合连接方式，既保证高压工况下的连接强度，也方便后期维护时拆解更换密封件，缸筒外壁预留的两个油口分别对应无杆腔和有杆腔的进出油，油口位置的设计避开了缸体安装时的干涉区域，同时保证油液流通截面足够，减少节流损失带来的发热问题。从安装边界尺寸来看，该油缸行程为300mm，缸径规格覆盖50mm到100mm区间，

　　选型时需要结合负载大小核算工作压力下的输出推力，同时要核对两端耳环的铰接孔中心距在全缩、全伸状态下的尺寸，避免安装后出现行程不足或者过位顶死的问题。活塞杆表面做了硬化处理，降低外界粉尘、杂质刮伤表面的概率，配合端盖处的防尘密封，能有效阻挡外界污染物进入缸体内部，避免油液污染造成的阀件卡滞、密封件划伤问题。在实际建模过程中，这类油缸的结构需要重点关注几个配合位置的公差：一是活塞与缸筒内壁的配合间隙，间隙过大会造成内泄漏量超标，间隙过小则会增加活塞运动的摩擦阻力，甚至在油温升高出现热膨胀时出现卡缸；二是活塞杆与导向套的配合精度，这个位置直接决定了活塞杆伸出后的直线度，以及密封件的使用寿命；三是两端耳环的铰接孔同轴度，

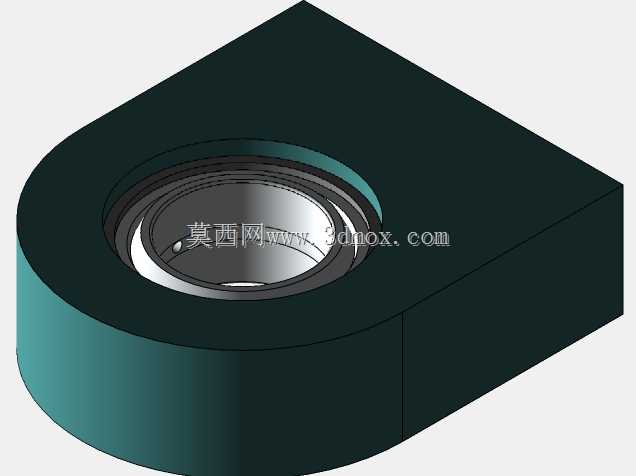

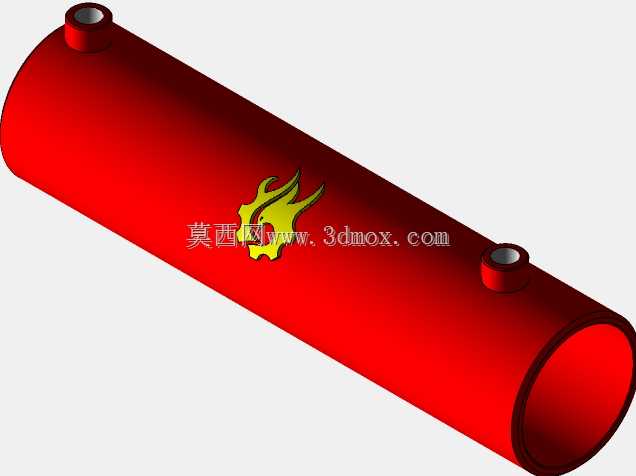

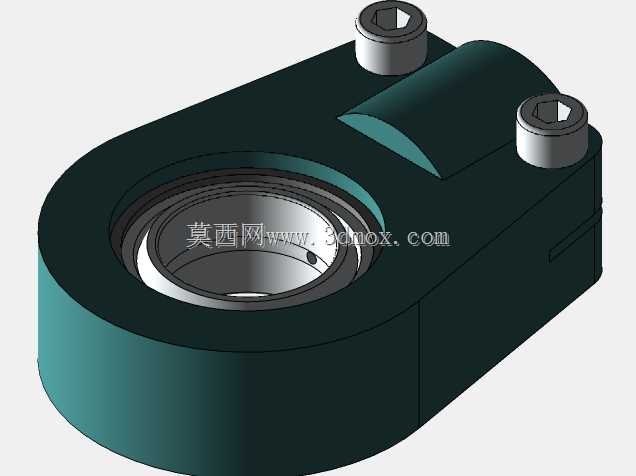

　　两个铰接孔的轴线需要保持平行，否则安装后会在缸体上产生附加的扭转力矩，长期交变载荷作用下容易造成端盖连接部位的疲劳损坏。另外在结构细节上，缸筒外壁设置的两个凸起油口座做了加厚处理，避免管路安装时的拧紧力矩造成油口部位开裂，活塞上的支撑环采用耐磨非金属材质，既能承担径向载荷，又不会刮伤缸筒内壁，相比金属支撑能有效降低摩擦噪音和磨损量。这类油缸在液压系统中通常需要搭配换向阀、溢流阀、节流阀使用，通过节流阀可以调节活塞的运动速度，通过溢流阀限定系统最高工作压力，避免过载造成缸体损坏，在有保压需求的工况下，还需要在油口侧加装液压锁，避免负载作用下活塞出现自行回缩的问题。从外形结构来看，缸体采用圆形截面设计，相比方形截面缸筒能承受更高的工作压力，材料选用无缝钢管加工，内壁做珩磨处理，保证表面粗糙度和尺寸精度，降低密封件的磨损速率。两端的耳环采用锻件加工，相比铸件能承受更高的冲击载荷，铰接孔内可以根据需求加装自润滑轴承，减少铰接部位的维护频次，适合长期在户外、多粉尘的工况下使用。
